Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-11-05 Origen:Sitio
Cuando se habla de automatización industrial, robótica o sistemas de control de movimiento, los términos señales 'A', 'B' y 'Z' suelen aparecer en relación con los codificadores. Para cualquiera que trabaje en este campo, o para aquellos que quieran comprender cómo se logra un movimiento preciso, es esencial comprender el papel de estas señales en los codificadores. A primera vista, pueden parecer simples señales binarias, pero en realidad desempeñan un papel crucial en la mejora del rendimiento de una amplia gama de aplicaciones.
En este artículo, profundizaremos en el concepto de codificadores y exploraremos el significado de las señales AB y Z. Estas señales son fundamentales para un seguimiento preciso de la posición y el control del movimiento. Explicaremos cómo funcionan, su impacto en la detección de dirección y sus aplicaciones en diversas industrias. Al final de esta publicación, comprenderá a fondo cómo funcionan los codificadores ABZ y por qué son esenciales para la ingeniería de precisión moderna.
Las señales AB y Z en los codificadores son esenciales para un control de movimiento y una detección de posición precisos. Las señales A y B normalmente representan dos salidas en cuadratura utilizadas para detectar la dirección y la posición de rotación, mientras que la señal Z proporciona un pulso de índice, que a menudo marca una posición inicial. Comprender la relación entre estas señales es crucial para optimizar el rendimiento del codificador en aplicaciones de precisión.

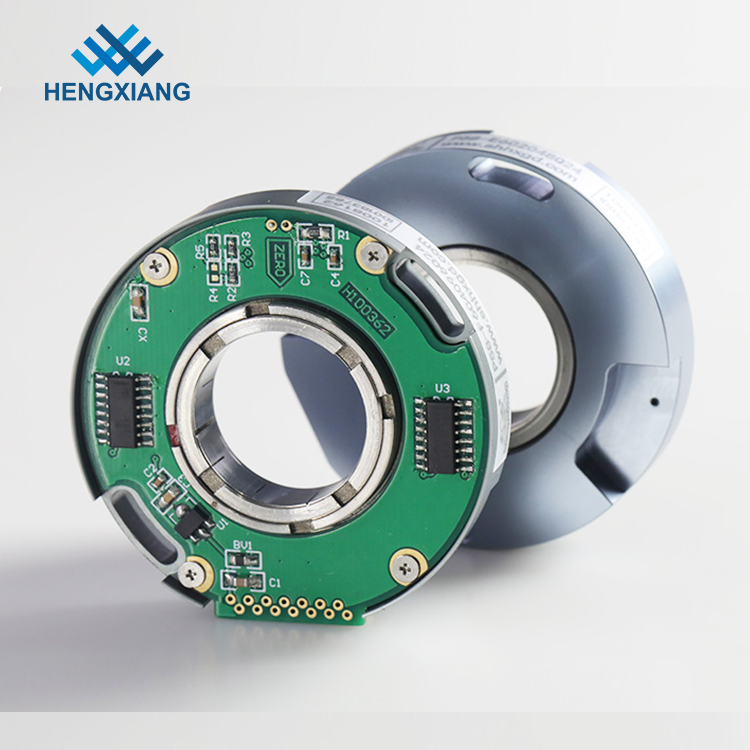

Los codificadores son dispositivos que se utilizan para convertir la posición de rotación de un eje o eje en una señal eléctrica. Se utilizan comúnmente en robótica, sistemas de control de motores, máquinas CNC y otras aplicaciones que requieren movimiento y posicionamiento precisos. Los tipos más comunes de codificadores son los codificadores incrementales y los codificadores absolutos , siendo el tipo incremental más frecuente en muchas aplicaciones debido a su simplicidad y menor costo.
En un codificador incremental, las señales más comunes son A y B, que a menudo se denominan señales de cuadratura. Estos dos canales trabajan juntos para proporcionar información tanto de posición como de dirección. ¿Pero cómo funcionan?
En un codificador de cuadratura, las señales A y B están desplazadas entre sí 90 grados, lo que significa que están 'desfasadas'. Este cambio de fase permite al sistema determinar la dirección de rotación.
Cuando la señal A adelanta a la señal B, el codificador se mueve en una dirección (normalmente en el sentido de las agujas del reloj).
Cuando la señal B adelanta a la señal A, el codificador se mueve en la dirección opuesta (normalmente en el sentido contrario a las agujas del reloj).
Esta diferencia de fase es la clave para la detección de dirección. Al medir la sincronización relativa de las señales A y B, el codificador puede detectar no solo la posición sino también la dirección del movimiento.
Las señales A y B suelen ser ondas cuadradas con la misma frecuencia, pero con la diferencia de fase que permite determinar la dirección. El número de pulsos generados por estas señales durante cada rotación también se puede utilizar para determinar la resolución del codificador, es decir, con qué precisión se mide la posición.
Si bien las señales A y B son esenciales para rastrear la dirección y el movimiento del codificador, existe otra señal importante conocida como Z. Esta señal se usa típicamente en codificadores incrementales para proporcionar un punto de referencia, a menudo denominado pulso índice.
La señal Z es única porque solo envía un pulso una vez por revolución del codificador. Esto la convierte en una señal de referencia crítica en muchas aplicaciones. El pulso Z permite al sistema saber cuándo se ha completado una rotación completa y puede usarse para recalibrar o restablecer el contador de posición a cero. Esto es particularmente útil en aplicaciones donde una posición inicial precisa es crucial, como en máquinas CNC o brazos robóticos.
La señal Z también se puede utilizar para sincronizar el codificador con otros sistemas en una configuración multieje. Por ejemplo, en un brazo robótico con múltiples codificadores, la señal Z puede actuar como un punto de referencia común, asegurando que todos los codificadores estén alineados y sincronizados en la misma posición inicial.
En resumen, mientras que A y B proporcionan los medios para rastrear la posición y la dirección, la señal Z sirve como referencia para una revolución completa. Esta combinación de señales garantiza precisión y confiabilidad en los sistemas de control de movimiento.
Una de las principales ventajas de utilizar señales A y B es su capacidad para detectar la dirección del movimiento. Como se mencionó anteriormente, estas dos señales están desfasadas entre sí. Al comparar la relación de fase entre las dos señales, un codificador puede determinar en qué dirección gira el eje.
Rotación en el sentido de las agujas del reloj: si la señal A adelanta a la señal B, esto indica una rotación en el sentido de las agujas del reloj.
Rotación en sentido antihorario: por el contrario, si la señal B adelanta a la señal A, esto indica una rotación en sentido antihorario.
Esta detección precisa de la dirección es posible gracias al cambio de fase de 90 grados entre las dos señales. El sistema codificador monitorea constantemente la relación entre A y B, actualizando el recuento de posiciones a medida que gira el eje. Esto permite un seguimiento continuo del movimiento de rotación, lo que hace que los codificadores AB sean muy eficaces para un control preciso del movimiento.
La capacidad de detectar la dirección es esencial en muchas aplicaciones de precisión. Por ejemplo, en un brazo robótico, conocer la dirección exacta del movimiento permite al sistema realizar maniobras complejas. De manera similar, en los sistemas de control de motores, la detección precisa de la dirección garantiza que el motor gire correctamente tanto en dirección hacia adelante como hacia atrás.
En algunos codificadores avanzados, las señales A y B también se pueden utilizar para proporcionar información sobre la velocidad midiendo la velocidad a la que se generan los pulsos. Las rotaciones más rápidas generan más pulsos en un período de tiempo determinado, mientras que las rotaciones más lentas generan menos pulsos, proporcionando un mecanismo de retroalimentación para el control de la velocidad.
El uso de señales A, B y Z está muy extendido en industrias que requieren un control de movimiento de precisión. Estas señales permiten un seguimiento preciso de la posición, la detección de dirección y la sincronización, lo que las convierte en parte integral de numerosas aplicaciones.
En la automatización industrial, los codificadores ABZ se utilizan ampliamente para monitorear y controlar el movimiento de maquinaria. Por ejemplo, en un sistema de cinta transportadora, se utilizan codificadores con señales AB para rastrear la posición de la cinta, asegurando que se mueva en la dirección correcta y a la velocidad adecuada. La señal Z puede restablecer el sistema después de cada ciclo, asegurando que cada parte del proceso esté alineada y sincronizada.
En robótica, los codificadores se utilizan para controlar el movimiento de articulaciones y actuadores. Las señales AB permiten que el sistema detecte la posición y dirección de las articulaciones, mientras que la señal Z ayuda a garantizar que las extremidades del robot regresen a una posición inicial conocida. Esto es fundamental para tareas como recoger objetos, ensamblar piezas o realizar movimientos complejos de manera repetible.
Las máquinas CNC (control numérico por computadora) se basan en codificadores para controlar con precisión el movimiento de las herramientas. Las señales A y B permiten a la máquina seguir la posición de la herramienta en tiempo real, garantizando cortes y movimientos precisos. La señal Z se puede utilizar para recalibrar la máquina después de cada ciclo, asegurando que la herramienta comience cada operación desde la posición correcta.
En equipos médicos, como dispositivos de imágenes o herramientas de cirugía robótica, el movimiento de precisión es primordial. Los codificadores con señales AB y Z se utilizan para garantizar el posicionamiento preciso de piezas de equipos, como escáneres o brazos robóticos. Estas señales ayudan a mantener altos niveles de precisión en procedimientos delicados donde incluso un pequeño error puede tener consecuencias importantes.
En aplicaciones más avanzadas, la sincronización de señales ABZ es crucial para mantener altos niveles de precisión y rendimiento. Al garantizar que las señales A, B y Z estén alineadas correctamente, los codificadores pueden proporcionar datos más confiables y minimizar los errores causados por desajustes de tiempo.
Precisión mejorada: la sincronización de las señales ABZ garantiza que los datos de posición del codificador sean lo más precisos posible, lo que reduce el riesgo de deriva o error en sistemas críticos.
Fiabilidad mejorada: al garantizar que todas las señales estén alineadas y trabajando juntas, el codificador puede proporcionar resultados más consistentes y confiables.
Integración más sencilla: la sincronización adecuada de la señal facilita la integración de codificadores en sistemas más grandes, lo que garantiza que todos los componentes funcionen juntos sin problemas.
Comprender las señales AB y Z en codificadores es crucial para cualquiera que trabaje con control de movimiento de precisión o sistemas de seguimiento de posición. Estas señales, aunque simples en concepto, desempeñan un papel vital para garantizar un movimiento preciso, detección de dirección y sincronización en una amplia gama de aplicaciones. Desde la automatización industrial hasta la robótica y la maquinaria CNC, los codificadores ABZ son la columna vertebral de muchos sistemas de alta precisión.
Al comprender cómo funcionan juntas estas señales, los ingenieros y técnicos pueden diseñar e implementar sistemas de control de movimiento más eficientes, confiables y precisos. Ya sea que esté trabajando en una cinta transportadora, un brazo robótico o un dispositivo médico, los principios de las señales AB y Z lo ayudarán a lograr un rendimiento óptimo.
1. ¿Cuál es la diferencia entre las señales A, B y Z en los codificadores?
Las señales A y B son señales de cuadratura que ayudan a detectar la posición y la dirección de rotación. La señal Z, por otro lado, es un pulso índice que se utiliza para marcar una posición de referencia, a menudo una vez por revolución.
2. ¿Cómo ayudan las señales AB a detectar la dirección de rotación?
Las señales A y B están desplazadas 90 grados. Al comparar la relación de fase entre estas señales, un codificador puede determinar si la rotación es en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj.
3. ¿Por qué es importante la señal Z en los codificadores?
La señal Z proporciona un pulso de referencia, generalmente una vez por revolución, para ayudar al sistema a identificar una posición inicial o de reinicio. Garantiza que los datos de posición del codificador sigan siendo precisos a lo largo del tiempo.
4. ¿Cuáles son las principales aplicaciones de los codificadores ABZ?
Los codificadores ABZ se utilizan en aplicaciones que requieren un control de movimiento preciso, como automatización industrial, robótica, máquinas CNC y equipos médicos. Ayudan a garantizar un seguimiento preciso de la posición y la detección de dirección.
5. ¿Cómo mejora el rendimiento la sincronización de señales ABZ?
La sincronización garantiza que las señales A, B y Z estén alineadas, proporcionando datos de posición más precisos y confiables. Esto conduce a un mejor rendimiento y reduce el riesgo de errores en aplicaciones críticas.
