Codificador absoluto: posición sin concesiones

En el control de movimiento de precisión, hay una pregunta fundamental que toda máquina debe responder: "¿Dónde estoy ahora?" Un codificador absoluto responde a esta pregunta de forma instantánea, única y permanente, incluso después de una pérdida de energía.

A diferencia de un codificador incremental, que solo informa cambios de posición y requiere una secuencia de referencia para encontrar cero después de cada reinicio, un codificador absoluto asigna un código digital único a cada posición del eje. Esto significa que la posición angular o lineal exacta está disponible inmediatamente al encender, sin necesidad de movimiento de referencia.

como funciona

Un codificador rotatorio absoluto utiliza un disco con múltiples pistas concéntricas de segmentos opacos y transparentes. Una fuente de luz brilla a través del disco hacia una matriz de fotodetectores, que lee el patrón binario único correspondiente a ese ángulo exacto. En los codificadores magnéticos absolutos, los imanes giratorios interactúan con conjuntos de sensores magnetorresistivos o de efecto Hall personalizados para generar el código único. El número total de posiciones únicas por revolución determina la resolución, que normalmente oscila entre 10 bits (1024 posiciones) y 17 bits (131 072 posiciones) o más.

Ventajas clave

La mayor ventaja de los codificadores absolutos es su funcionamiento sin memoria. Los robots de fábrica, los escáneres médicos, los pedestales de radar y los sistemas de seguimiento por satélite dependen de saber exactamente dónde están en el momento en que se aplica la energía. Un fallo de referencia (común en sistemas que pierden la referencia durante un corte de energía) simplemente se elimina.

Los codificadores absolutos también destacan en aplicaciones críticas para la seguridad. En las máquinas de tracción de ascensores, el control de paso de turbinas eólicas y los robots quirúrgicos, cualquier ambigüedad de posición después de una interrupción del suministro eléctrico puede ser catastrófica. La salida de código única del codificador es verificable e inherentemente redundante en muchos diseños.

De una sola vuelta frente a varias vueltas

Los codificadores absolutos de una sola vuelta rastrean la posición dentro de una revolución completa. Cuando la aplicación requiere seguimiento en múltiples vueltas, como un husillo de bolas que gira docenas de veces, se utilizan codificadores absolutos de múltiples vueltas. Añaden una etapa impulsada por engranajes o un contador magnético autónomo de energía que registra el número de rotaciones completas incluso cuando el sistema está completamente apagado. Esto los hace ideales para polipastos de grúa, posicionamiento telescópico y retroalimentación de actuadores lineales.

Interfaces de salida

Los codificadores absolutos modernos se comunican a través de una variedad de interfaces industriales. SSI (interfaz serie síncrona) sigue siendo un estándar sólido, mientras que BiSS y EnDat ofrecen mayor velocidad y capacidad bidireccional para servoaccionamientos avanzados. Para sistemas multieje, CANopen, EtherCAT y PROFINET permiten que los codificadores absolutos se integren perfectamente en redes de bus de campo en tiempo real.

Aplicaciones en todas las industrias

Los codificadores absolutos están en todas partes en la automatización moderna: desde el mástil giratorio de un montacargas hasta el brazo de soldadura robótico en una línea automotriz; desde el helióstato del panel solar en una planta solar de concentración hasta el actuador de aletas de una munición guiada. En cada caso, perder posición no es una opción.

Fabricado por Shanghai Hengxiang

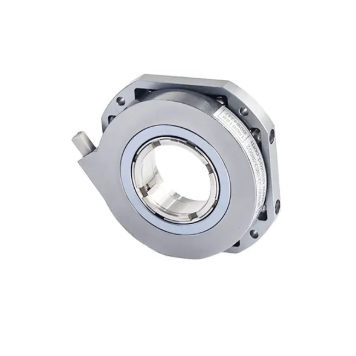

Shanghai Hengxiang Optical Electronics Co., Ltd. fabrica codificadores absolutos de precisión desde 2001. Nuestra línea de productos incluye codificadores rotatorios absolutos ópticos y magnéticos con resoluciones de hasta 17 bits, disponibles en diseños de eje sólido y eje hueco. Ofrecemos múltiples opciones de salida, incluidas SSI, BiSS y CANopen. Con investigación y desarrollo interno y capacidad de producción total, entregamos codificadores con clasificación IP67, que funcionan de manera confiable de -40 °C a 105 °C, con una fuerte resistencia a las interferencias electromagnéticas. La personalización está disponible para pedidos por volumen.

La conclusión

Los codificadores absolutos eliminan el riesgo, el tiempo y la complejidad de las rutinas de búsqueda. Son la elección cuando la integridad del puesto no es negociable. Para la automatización de fábricas, la tecnología médica, las energías renovables o los sistemas de defensa, cuando el fracaso no es una opción, la respuesta es absoluta.
