Eje hueco
58mm
37mm
14/18/20/22/24/25 mm
100-5000ppr

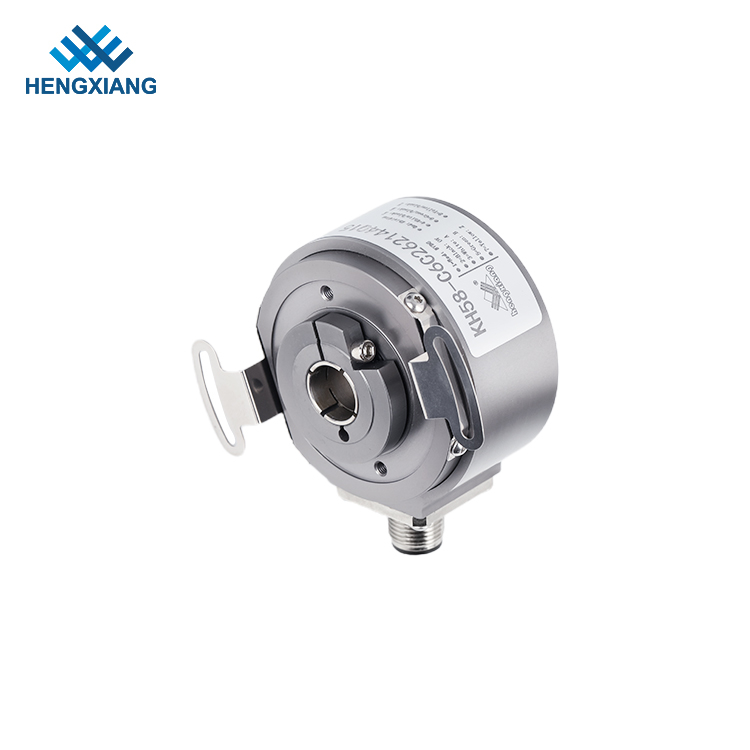

Codificador incremental
IP65, IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

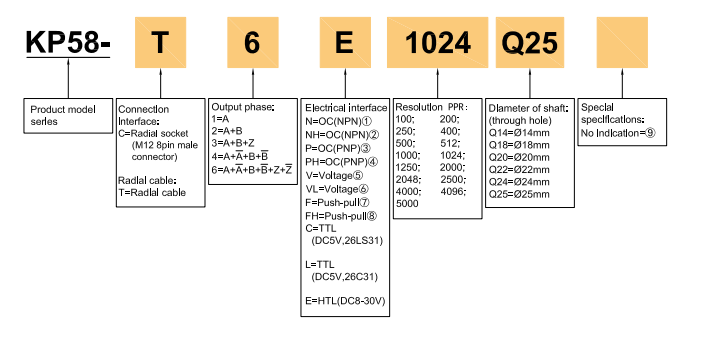

KP58
| Elementos | Parametros basicos |
| Marca | HENGXIANG |
| Tipo de codificador | Codificador incremental |

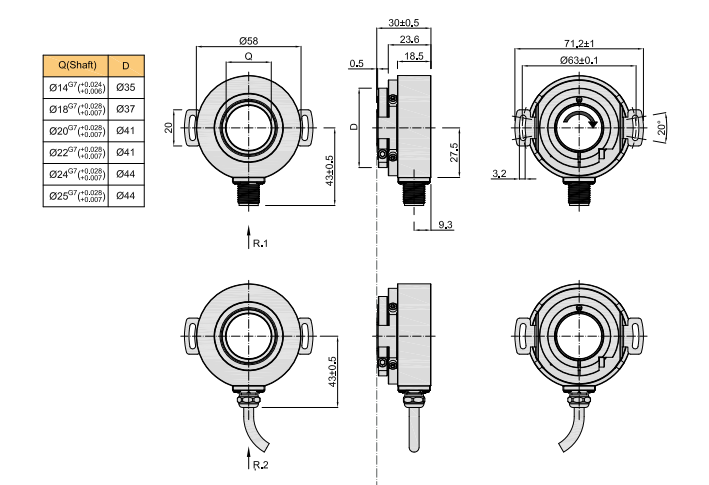

| Diámetro externo | 58mm |
| Espesor | 30mm |
| Dimensión de instalación | 63mm |
| Tipo de eje hueco | a través del orificio |
| Diámetro del eje hueco | 14 mm, 18 mm, 20 mm, 22 mm; 24 mm; 25 mm |
| Resolución | 100;250;500;1000;1250;2048;4000;5000 |
| 200;400;512;1024;2000;2500;4096; | |
| Fase de salida | Fase A,B,Z A-B-Z- |
| Protección contra polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Tensión de alimentación | CC 5 V;CC8-30V |
| Tipo de salida | cable radial |
| casquillo radial | |
| Modo de salida | NPN/PNP (salida de colector abierto) |
| Salida de voltaje | |
| Salida push-pull | |
| TTL (CC5V, 26LS31) | |
| TTL (CC5V, 26C31) | |
| HTL (CC8-30V) | |
| Temperatura ambiental | Temperatura de funcionamiento: -40~+95° |
| Temperatura de almacenamiento: -40~+95° | |
| Humanidad ambiental | Funcionamiento y almacenamiento: 35~85%RH (sin condensación) |
| Caparazón | Aleación de aluminio |
| Consumo actual | 120 mA máx. |
| Carga del eje | Radiales: 30N;Axiales: 20N |
| REV superior | ≤3000RPM |
| Resistencia del aislamiento | CA 500 V 60 s. |
| Resistencia de aislamiento | 10MΩ |
| Relación marca-espacio | 45% a 55% |
| Frecuencia de respuesta superior | 300 kHz máx. |
| Material de la cáscara | Aleación de aluminio |
| Vida del rodamiento | 1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM) |
| GND | no conectar al codificador |
| Material del eje | Acero inoxidable |
| Vibración (soportar) | Amplitud 0,75 mm, 5-55 Hz, 2 horas para dirección X/Y/Z individualmente |
| Choque (soportar) | 490m/s2,11 ms tres veces para dirección X,Y,Z individualmente |
| Grado de protección | IP65 |
| Longitud del cable | 1000 mm |
| par de arranque | menos de 9,8X10-3 Nm |
| momento de intercia | menos de 6,5x 10-6kg.m2 |
| paquete | Caja de carton |
| Peso neto | Aproximadamente 180 g (con paquete) |
| Certificación | CE |
Shanghai Hengxiang Optical Electronics Co., Ltd.es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión.Contamos con una capacidad madura e independiente de investigación y desarrollo, que permite personalizar la producción de modelos exclusivos en función de las necesidades de los nuevos productos tecnológicos de desarrollo.Nosotros Fundada en 2001 y exportada productos a nivel nacional y extranjero después de 21 años de sedimentación.Nuestra empresa se dedica principalmente al codificador, lentes ópticas, productos de germanio, etc. El estricto control de la calidad del producto, la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven a los sectores de ascensores, motores, CNC, textiles, robots, energía eólica, médicos y de ensamblaje. equipos de línea y otras industrias de tecnología de automatización.
Nos enfocamos en ser una marca reconocida en el campo de los codificadores ópticos de precisión y aspiramos a ser líderes en codificadores de precisión internacionales.
'Precisión en la detección para una vida de ciencia y tecnología'. 'Hengxiang se adherirá a los principios corporativos de 'Integridad, precisión y pragmatismo, orientación al cliente, unidad y éxito mutuo'.
P: ¿Cuáles son sus principales productos?
A: Nuestra empresa estableció productos a partir de lentes ópticas y discos codificadores, que proporcionan una sólida base teórica para los codificadores. Después de 20 años de desarrollo, ampliamos nuestro negocio a los codificadores, es por eso que nuestra calidad está altamente asegurada y obtuvimos comentarios positivos en comparación con otras fábricas de codificadores.
P: ¿Es usted un fabricante o una agencia?
A: Somos una fábrica con más de 23 años de experiencia en fabricación, bienvenidos a visitar nuestra fábrica, estamos ubicados en la ciudad de Shanghai, China.
P: ¿Puedo personalizar un codificador si no hay parámetros similares en su catálogo actual?
A: Sí, podemos brindar servicios personalizados, también contamos con máquinas de impresión láser para personalizar su propio logotipo o número de pieza;
Si desea obtener productos equivalentes para otras marcas, puede contactarnos para obtener una confirmación precisa del precio y los parámetros, le responderemos dentro de una hora en tiempo hábil.
P: ¿Cuál es su MOQ?
A: La cantidad mínima de pedido es de 1 unidad para nuestros codificadores habituales.
P: ¿Cuánto tiempo lleva el plazo de entrega?
A: La entrega demora 1 semana para las muestras, aproximadamente 10 días para pedidos masivos de codificadores regulares.
