Eje hueco
80mm
31 mm
25/30 mm
500-10000ppr
Codificador incremental
IP65, IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

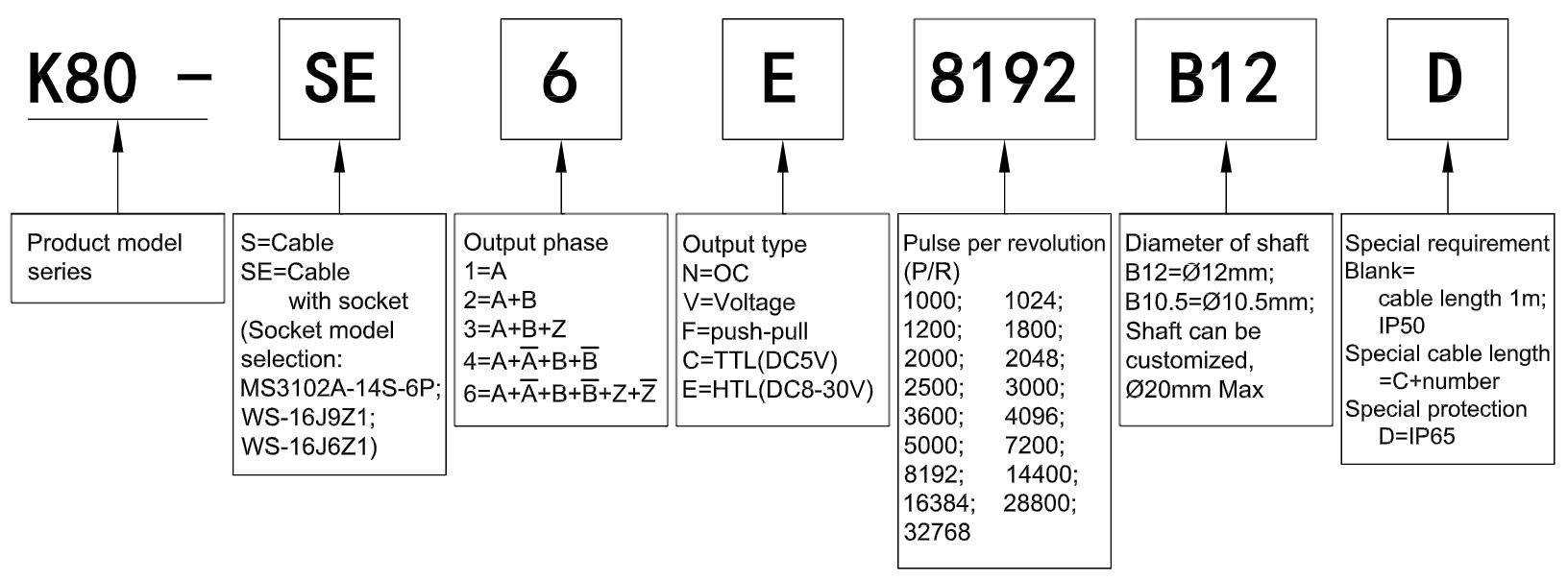

K80
| Elementos | Parametros basicos | |
| Tipo de codificador | Codificador incremental | |
| Marca | HENGXIANG | |

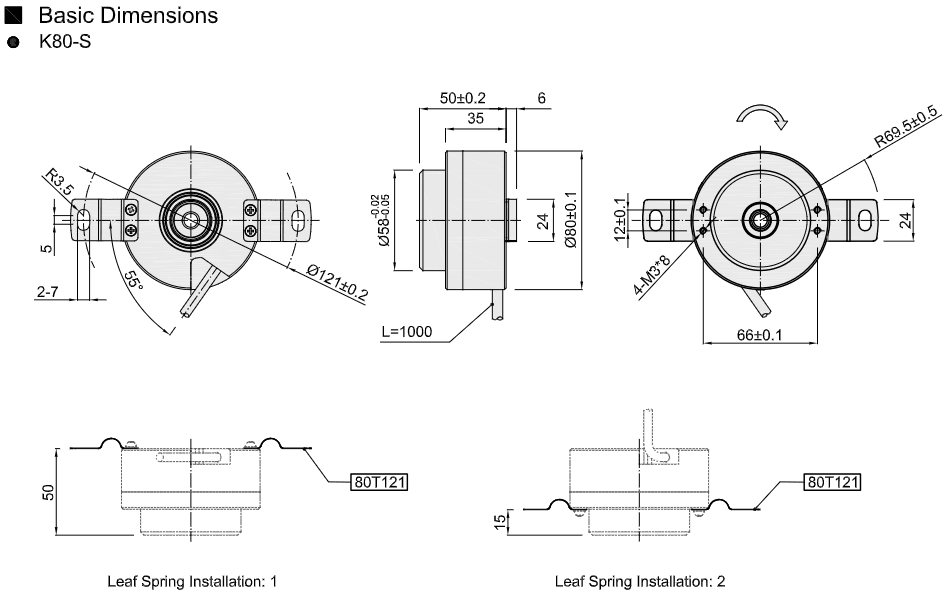

| Diámetro externo | 80mm | |
| Espesor | 50mm | |
| Dimensión de instalación | R60.5mm(placa de resorte 80T121) | |
| Tipo de eje hueco | a través del orificio | |
| Diámetro del eje hueco | 10,5 mm, 12 mm | |
| Resolución | 1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000; | |
| 7200;8192;14400;16384;28800;32768 | ||
| Fase de salida | Fase A+,B+,Z+,A-,B-,Z- | |
| Tensión de alimentación | CC 5 V;CC8-30V | |
| Tipo de salida | Cable fuera del lado o enchufe del lado | |
| Modo de salida | NPN/PNP (salida de colector abierto) | |
| Salida de voltaje | ||
| Salida push-pull | ||
| unidad de línea (26LS31) TTL | ||
| Unidad de línea (DC8-30V) HTL | ||
| Consumo actual | 100 mA MÁX. | |
| Frecuencia de respuesta máxima | 100 kHz | |
| Ondulación permitida |  ≤3%rms | |
| Voltaje de carga | ≤CC30V | |
| GND | no conectar al codificador | |
| Relación marca-espacio | 45% a 55% | |
| par de arranque | menos de 20 Nm | |
| momento de intercia | menos de 25x 10-6kg.m2 | |
| Carga del eje | radiales 50N;30N axiales | |
| REV superior | 2000 RPM;IP65 | |
| Vida del rodamiento | 1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM) | |
| Temperatura ambiental | Operando:-20 ~+85°；almacenamiento:-25 ~+90° | |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) | |
| Vibración (soportar) | Amplitud 1,52 mm, 5-55 Hz, 2 horas para tres ejes individualmente | |
| Calcetín (aguantar) | 1000m/s2, 11 ms tres veces para dirección X,Y,Z individualmente | |
| Material del eje | Acero inoxidable | |
| Material de la cáscara | Aluminio fundido de diámetro | |
| Longitud del cable | 1000 mm (cable con blindaje) | |
| Grado de protección | IP50;IP65 | |
| Longitud del cable | 1M (la longitud del cable se puede agregar adecuadamente | |
| requiere, pero necesita pago individual) | ||
| Certificación | CE | |
| paquete | Caja de carton | |
| Peso neto | Acerca de 600g (con paquete) | |
