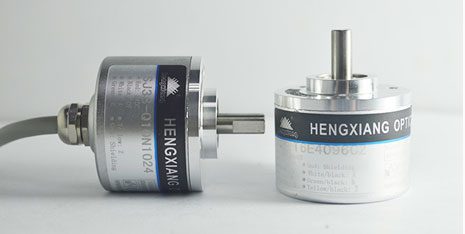

Codificador de código Absolute-Gray
El codificador de código Gray, es bien conocido como codificador de código binario reflejado, solo cambia un bit en cada paso, lo que puede reducir los errores de comunicación del codificador.
El codificador de código Gray es una opción para protocolos de comunicación de codificador en serie o paralelo.
La salida del codificador paralelo proporciona un flujo de bits en rápida sucesión.Cuando los datos están en formato binario, es posible que cambien varios bits por paso y, en algunos casos, todos los bits pueden cambiar entre cada lectura.
En algunas aplicaciones de alta velocidad, esto puede provocar errores o programación complicada.
El código Gray reduce el cambio de bits a solo un bit de datos por paso de medición a la vez.
Tabla: Ejemplo de conversión entre salida de codificador de código gris y binario simple.
Codificadores de salida paralela
La salida en paralelo hace que todos los bits de salida estén disponibles simultáneamente.Puede proporcionarse como binario puro o transformarse en código gris para reducir errores.
La ventaja de la salida paralela es que es rápida: todos los datos están disponibles en tiempo real, todo el tiempo.Pero las desventajas incluyen cables voluminosos (y más caros que los del codificador incremental) y una longitud de cable limitada.
La mayoría de los codificadores vienen con cables de uno o dos metros de largo, pero una salida paralela que usa salida diferencial (push-pull) y cableado blindado se puede extender hasta 100 m usando un cable más grueso, con una reducción de velocidad.La producción de colectores abiertos (hundimiento o abastecimiento) puede llegar aproximadamente a un tercio de esa cifra.
Aplicaciones del codificador de código gris
La salida del codificador de código Gray se usa comúnmente en aplicaciones de alta velocidad o aquellas con grandes cantidades de ruido de señal, lo que resulta en datos de señal faltantes al leer datos binarios.
Se encuentran disponibles codificadores absolutos con código Gray para protocolos de comunicación punto a punto.
