La clasificación IP también se conoce como clasificación de protección de ingreso o protección internacional, que se define según el estándar internacional EN 60529 (BS británica EN 60529:1992, IEC europea 60509:1989).
Estas normas se utilizan para definir los niveles de eficacia de sellado de armarios eléctricos contra la intrusión de cuerpos extraños como suciedad y agua.

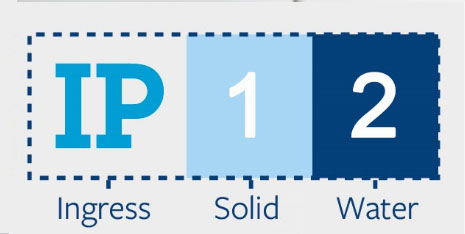

La clasificación consta de las letras IP seguidas de 2 dígitos, el primer dígito representa el nivel de protección que proporciona el gabinete contra cuerpos sólidos.
el segundo dígito describe el grado de protección del equipo dentro del recinto contra el agua.
A continuación encontrará información fácil que le ayudará a decidir qué clasificación IP/códigos IP puede necesitar para su gabinete eléctrico.
Listado de referencia de clasificación IP:
Primer dígito: Protección contra partículas sólidas
0---- Ninguno
1----- >50 mm
Cualquier superficie grande del cuerpo, como el dorso de la mano, pero sin protección contra el contacto deliberado con una parte del cuerpo).
2----- >12,5mm
Dedos u objetos similares
3 ---->2,5mm
Herramientas, alambres gruesos, etc.
4---->1mm
La mayoría de los cables, tornillos delgados, hormigas grandes, etc.
5----Protegido contra el polvo
No se evita por completo la entrada de polvo, pero no debe entrar en cantidad suficiente como para interferir con el funcionamiento satisfactorio del equipo.
6---- A prueba de polvo
Sin entrada de polvo;Protección completa contra el contacto (estanca al polvo).Se debe aplicar vacío.Duración de la prueba de hasta 8 horas según el flujo de aire.
Segundo dígito: protección contra la entrada de líquidos
0 ----Ninguno
1---- Goteo de agua
El agua que gotea (gotas que caen verticalmente) no tendrá ningún efecto perjudicial sobre la muestra cuando se monte en posición vertical sobre una plataforma giratoria y se gire a 1 RPM.
2 ----Gotea agua cuando se inclina a 15°
El agua que gotea verticalmente no tendrá efectos nocivos cuando el gabinete esté inclinado en un ángulo de 15° desde su posición normal.En total se prueban cuatro posiciones dentro de dos ejes.
3.---- Pulverización de agua
El agua que cae en forma de rocío en cualquier ángulo de hasta 60° desde la vertical no tendrá ningún efecto dañino, utilizando ya sea: a) un dispositivo oscilante, o b) una boquilla rociadora con un escudo contrapesado.
La prueba a) se realiza durante 5 minutos y luego se repite con la muestra girada horizontalmente 90° para la segunda prueba de 5 minutos.La prueba b) se realiza (con el escudo colocado) durante un mínimo de 5 minutos.
4 ----Salpicaduras de agua
El agua que salpique contra el gabinete desde cualquier dirección no deberá tener efectos dañinos, utilizando ya sea: a) un dispositivo oscilante, o b) una boquilla rociadora sin protección.
La prueba a) se realiza durante 10 minutos.La prueba b) se realiza (sin protección) durante un mínimo de 5 minutos.
5 ----Chorros de agua
El agua protegida por una boquilla (6,3 mm) contra el recinto desde cualquier dirección no tendrá efectos nocivos.
6---- Potentes chorros de agua
El agua protegida en potentes chorros (boquilla de 12,5 mm) contra el recinto desde cualquier dirección no tendrá efectos nocivos.
7 ----Inmersión, hasta 1 m de profundidad
No será posible la entrada de agua en cantidades nocivas cuando el recinto esté sumergido en agua en condiciones definidas de presión y tiempo (hasta 1 m de inmersión).
8---- Inmersión a 1 m o más de profundidad
El equipo es apto para inmersión continua en agua en las condiciones que especificará el fabricante.Sin embargo, con ciertos tipos de equipos,
puede significar que el agua puede entrar pero sólo de tal manera que no produzca efectos nocivos.Se espera que la profundidad y duración de la prueba sean mayores que los requisitos para IPx7, y se pueden agregar otros efectos ambientales, como ciclos de temperatura antes de la inmersión.
Como le preocupa, la fábrica de codificadores HENGXIANG tiene varias versiones de IP40, IP50, IP65, IP66, IP67 para cumplir con sus requisitos a prueba de suciedad y agua en diferentes aplicaciones.
Si necesita más detalles, contáctenos libremente en cualquier momento.
