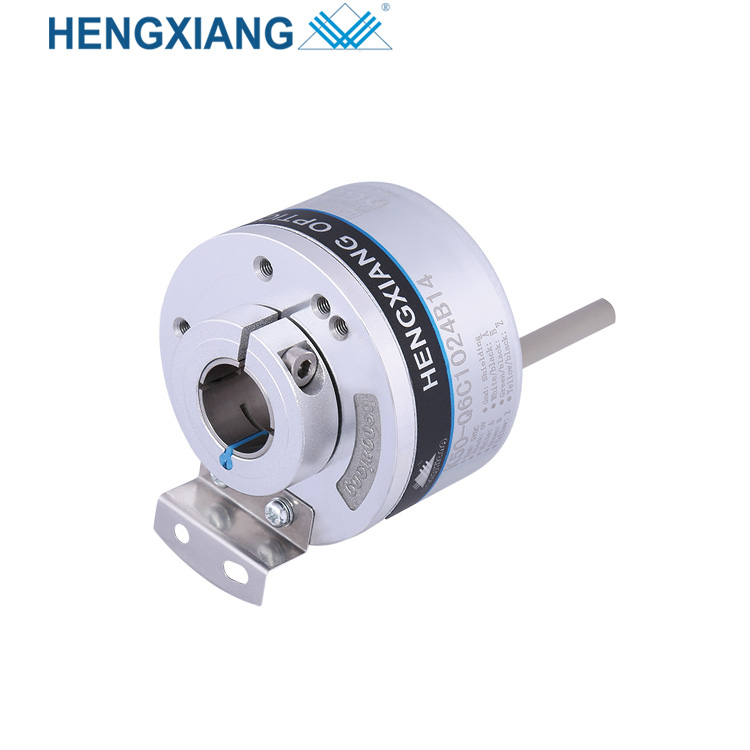

Codificador rotatorio K50 NPN eje hueco de alta eficiencia 8/10/12/14/15mm 3600ppr codificador giratorio

Compartir con:

Codificador rotatorio K50 NPN eje hueco de alta eficiencia 8/10/12/14/15mm 3600ppr codificador giratorio

Marca: HENGXIANG Precio de fábrica: negociable Capacidad de suministro: 50.000 piezas/piezas por año Condiciones de pago: T/T, efectivo, Western Union, Paypal, tarjeta de crédito Cantidad mínima de pedido: 1 unidad ODM y OEM: Aceptable Certificación: ISO9001 y CE y 25 ARTÍCULOS de PATENTES DE INVENCIÓN Fecha de entrega: 3-5 días hábiles para pedidos de muestra, 7-10 días para pedidos masivos Envío: FedEx/UPS/DHL/otra línea expresa

Descargar:
K50- E-01100076 Ver.4.0.pdf
Diámetro exterior:
Seleccione
Espesor:
Seleccione
Diámetro del eje:
Seleccione
Resolución:
Seleccione

SKU:
Estado de Disponibilidad:

Cantidad:



Consulta Añadir al carrito

codificador rotatorio magnético codificador rotatorio de bajo costo

Descripción del Producto

Parámetros del producto

Elementos	Parámetros básicos
Marca	Hengxiang
Tipo de codificador	Codificador incremental
Diámetro exterior	50 mm
Espesor	30 mm
Dimensión de instalación	R27.5 mm, R30 mm, R34.5 mm
Tipo de eje hueco	Agujero ciego; a través del agujero
Diámetro de eje hueco	8 mm, 10 mm, 12 mm; 14 mm; 15 mm
Resolución	50; 60; 66; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600
	700; 720; 800; 900; 1000; 1024; 1200; 2000; 2048; 2500; 5000; 8192; 10000; 16384
	8192; 10000; 11520; 16384; 16000; 20000; 23040; 32000; 32768; 40000
Fase de salida	Fase A, B, Z A- B- Z-
Tensión de alimentación	CC 5 V; CC8-30V
Tipo de salida	Cable fuera del lado
	Cable afuera desde atrás
Modo de salida	NPN/PNP (salida de colector abierto)
	Salida de voltaje
	Salida push-pull
	Unidad de línea larga (26LS31) -TTL
	Compatible RS422
	Unidad de línea larga (RT7272) -HTL
Temperatura ambiental	Temperatura de funcionamiento: -20~+90°
	Temperatura de almacenamiento: -25~+95°
Humanidad ambiental	Funcionamiento y almacenamiento: 35~85%RH (sin condensación)
Caparazón	Aluminio fundido a presión
Consumo actual	100 mA máx.
Carga del eje	Radiales: 40N; Axiales: 20N
REV superior	4000RPM; IP65≤3000 rpm
Resistencia del aislamiento	CA 500 V 60 s.
Resistencia de aislamiento	10MΩ
Relación marca-espacio	45% a 55%
Frecuencia de respuesta superior	300 kHz máx.
Material de la carcasa	Aluminio fundido de diámetro
Vida del rodamiento	1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM)
GND	Bot se conecta al codificador
Material del eje	Acero inoxidable
Vibración (soportar)	Amplitud 0,75 mm, 5-55 Hz, 2 horas para dirección X/Y/Z individualmente
Choque (soportar)	490m/s2,11 ms tres veces para dirección X,Y,Z individualmente
Grado de protección	IP50; IP65
Longitud del cable	1000 mm
Protección de polaridad inversa	Sí
Protección contra cortocircuito	Sí
paquete	Caja de cartón
Peso neto	Alrededor de 140 g (con paquete)
Proceso de dar un título	Ceñudo

Dimensiones básicas

Más

Codificador rotatorio product-HENGXIANG-K50 NPN Eje hueco de alto nivel de eficiencia 810121415mm 3600ppr rota

Codificador rotatorio product-K50 NPN Eje hueco de alta eficiencia 810121415mm 3600ppr codificador giratorio-1

Requisito de ensamblaje

Más

Acerca de un codificador de la serie K50

Tipo incremental (eje hueco, agujero ciego y orificio a través del orificio): configuración compacta, modo de salida opcional de diversos, fácil de instalar, etcaplicación: industria textil, maquinaria de embalaje, línea de producción, etc., para control de automatización. Dimensiones externos: diámetro externo 50 mm, espesor de 30 mm, diámetro del eje15 mm (agujero ciego); 14 mm; 12 mm; 10 mm; 8 mm (agujero ciego y orificio). Resolución: hasta 23040p/rsupply tensión: DC5V; DC8-30VProtection: IP50; Longitud IP65cable: 1000 mm de peso: aproximadamente 200 g

Acerca de un codificador de la serie K50

Tipo incremental (eje hueco, agujero ciego y orificio a través del orificio): configuración compacta, modo de salida opcional, fácil de instalar, etcopplicación: industria textil, maquinaria de empaque, línea de producción, etc., para control de automatización. Dimensiones externos: diámetro externo 50 mm, espesor de 30 mm, diámetro del eje15 mm (agujero ciego); 14 mm; 12 mm; 10 mm; 8 mm (agujero ciego y orificio). Resolución: hasta 23040p/rsupply tensión: DC5V; DC8-30VProtection: IP50; Longitud IP65cable: 1000 mm de peso: aproximadamente 200 g
