| Cantidad: | |
|---|---|
| Elementos | Parametros basicos | |

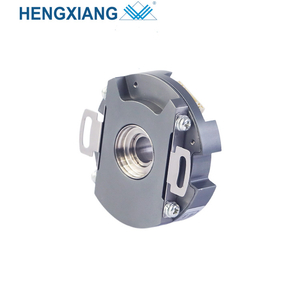

| Marca | HENGXIANG | |
| Tipo de codificador | Codificador incremental | |
| Diámetro externo | 58m | |
| Espesor | 24mm | |
| Dimensión de instalación | R34.1mm(placa de resorte 58T64) | |
| Tipo de eje hueco | anillo de apriete en la parte trasera o anillo de apriete en la parte anterior | |
| Diámetro del eje hueco | 15 mm/16 mm/18 mm/20 mm/22 mm | |
| Resolución | 1000;1024;1200;1250;1440;2000;2048;2500;5000；7200；14400；28800 | |
| 1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;2500/4；2500/6；2500/8 | ||
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- | |
| Tensión de alimentación | CC 5 V;CC8-30V | |
| Tipo de salida | Cable fuera del lado | |
| Modo de salida | NPN/PNP (salida de colector abierto) | |
| Salida de voltaje | ||
| Salida push-pull | ||
| Unidad de línea (26LS31) TTL | ||
| Unidad de línea (DC8-30V) HTL | ||
| La fase TTL (DC5V) ABZ está detrás de la fase UVW | ||
| Consumo actual | 100 mA MÁX. | |
| Frecuencia de respuesta máxima | 300KHZ | |
| Ondulación permitida | ≤3%rms | |
| Voltaje de carga | ≤CC30V | |
| GND | no conectar al codificador | |
| Relación marca-espacio | 45% a 55% | |
| Par de arranque | Menos de 9,8 x 10-3 Nuevo Méjico | |
| momento de intercia | Menos de 6,5x 10-6kg.m2 | |
| Carga del eje | radiales 50N;30N axiales | |
| REV superior | 3000RPM | |
| Vida del rodamiento | 1.5x109 revoluciones con carga nominal (100000 horas a 2500 RPM) | |
| Temperatura ambiental | Funcionamiento: -20~+80°;almacenamiento: -25~+85° | |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) | |
| Vibración (soportar) | Amplitud 1,52 mm, 5-55 Hz, 2 horas para tres ejes individualmente | |
| Calcetín (aguantar) | 490 m/s2, 11 ms tres veces para las direcciones X, Y, Z individualmente | |
| Material del eje | Acero inoxidable | |
| Material de la cáscara | Aluminio fundido de diámetro | |
| Longitud del cable | 1000 mm (cable con blindaje) | |
| Grado de protección | IP50; | |
| Longitud del cable | 1M (Eequire podría agregar la longitud del cable adecuadamente, pero es necesario pagarlo individualmente) | |
| Certificación | CE | |
| Paquete | Caja de carton | |
| Peso neto | Aproximadamente 150 g (con paquete) | |
