Hogar » Componentes ópticos » Codificadores » Codificador de alta resolución » Codificador de alta resolución S50 Codificador incremental de fase ABZ longitud del cable de salida push-pull 1000 mm Resolución 12-24 V Codificador de posición 50-23040ppr

Categoria de Producto

Codificador

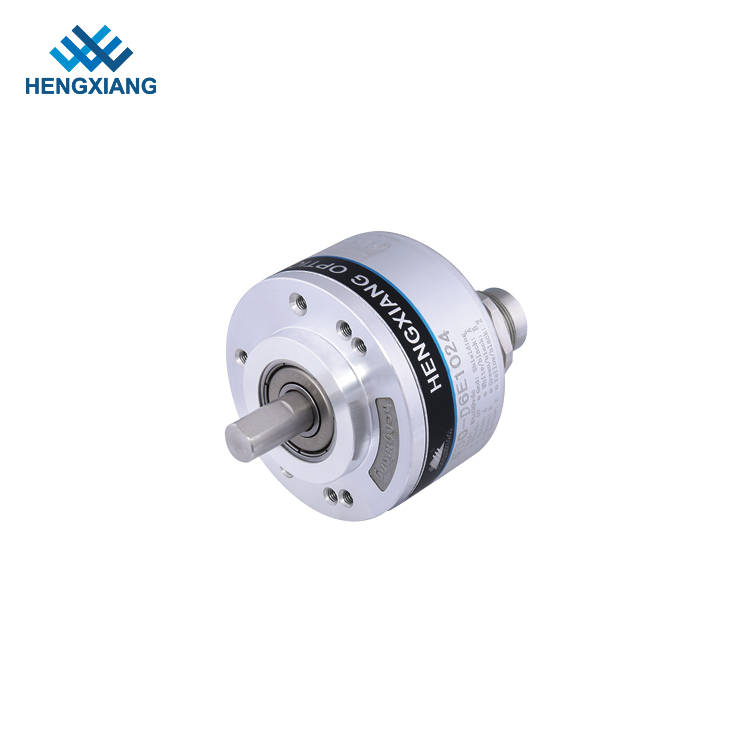

Codificador de alta resolución S50 Codificador incremental de fase ABZ longitud del cable de salida push-pull 1000 mm Resolución 12-24 V Codificador de posición 50-23040ppr

Compartir con:

Codificador de alta resolución S50 Codificador incremental de fase ABZ longitud del cable de salida push-pull 1000 mm Resolución 12-24 V Codificador de posición 50-23040ppr

Marca: HENGXIANG Precio de fábrica: negociable Capacidad de suministro: 50.000 piezas/piezas por año Condiciones de pago: T/T, efectivo, Western Union, Paypal, tarjeta de crédito Cantidad mínima de pedido: 1 unidad ODM y OEM: Aceptable Certificación: ISO9001 y CE y 25 ARTÍCULOS de PATENTES DE INVENCIÓN Fecha de entrega: 3-5 días hábiles para pedidos de muestra, 7-10 días para pedidos masivos Envío: FedEx/UPS/DHL/otra línea expresa

Descargar:
S50-E-01100038 Ver. 4.0.pdf
Diámetro externo:
Por favor seleccione
Espesor:
Por favor seleccione
Diámetro del eje:
Por favor seleccione
Resolución:
Por favor seleccione

SKU:
Estado de Disponibilidad:

Cantidad:



Consulta Añadir al carrito

codificador rotatorio incremental de alta resolución codificadores ópticos de alta resolución

Descripción del Producto

PARAMETROS DEL PRODUCTO

Elementos	Parametros basicos
Dimensiones externas	Diámetro exterior: 50 mm
	Espesor: 30 mm
	Diámetro del eje: 8 mm (tipo D);Longitud del eje: 16 mm
Tipo de codificador	Codificador incremental
Resolución	50;60;100;200;250;256;300;360;400;450;500;512;600;700;720;800;900;1000;1024;1200;2000;2048;2500;5000;8192; 10000；11520；16384；20000；23040；32000；32768；40000
Fase de salida	Fase A, B, Z, A-, B-, Z-
Tensión de alimentación	CC5V: CC8-30V
Tipo de salida	Cable fuera del lado
	Cable de salida desde atrás
	Enchufe desde atrás
Modo de salida	NPN y PNP
	Salida de voltaje
	Salida push-pull
	Salida de diferencia (TTL, HTL, RS422)
Temperatura ambiental	Temperatura de funcionamiento: -20~+90°(sin formación de hielo)
	Temperatura de almacenamiento: -25~+95°(sin formación de hielo)
Humanidad ambiental	Funcionamiento y almacenamiento: 35~85%RH (sin condensación)
Grado de protección	IP50;IP65
Longitud del cable	1000 mm
Caparazón	Aluminio fundido a presión
Consumo actual	100 mA máx.
Carga del eje	radiales 40N;axiales 20N
Velocidad de giro	6000 RPM; IP65≤4000 rpm
Resistencia del aislamiento	CA 500 V 60 s.
Resistencia de aislamiento	10MΩ
Relación marca-espacio	45% a 55%
Frecuencia de respuesta superior	100 kHz máx.
Material de la cáscara	Aluminio fundido de diámetro
Vida del rodamiento	1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM)
GND	No conectar al codificador
Material del eje	Acero inoxidable
Vibración (soportar)	Amplitud 0,75 mm, 10-55 Hz, 1 hora para dirección X/Y/Z individualmente
Choque (soportar)	490 m/s2, 11 ms tres veces para dirección X,Y,Z individualmente
paquete	Caja de carton
Peso neto	190 g (con paquete)
Certificación	CE
Protección contra polaridad inversa	√
Protección contra cortocircuitos	√

Dimensiones básicas

Más

Product-S50 Codificador de alta resolución Codificador incremental de fase ABZ longitud del cable de salida push-pull 1000-1

Producto-HENGXIANG-S50 Codificador de alta resolución Codificador incremental de fase ABZ cable de salida push-pull l-1

Product-S50 Codificador de alta resolución Codificador incremental de fase ABZ longitud del cable de salida push-pull 1000-2

Acerca de nuestra fábrica de codificadores

Nosotros, HENGXIANG, trabajaremos con los clientes hasta que estén satisfechos y se cumplan todos los requisitos de diseño originales, y el producto funcione exactamente según las expectativas de los clientes. Los servicios OEM/ODM que brindamos cubrirán el ciclo de vida completo del proyecto de acuerdo con la demanda de los clientes. Nuestro HENGXIANG es Una fábrica certificada ISO9001 y CE.Mantendremos estrictos estándares de calidad en nuestros procesos de fabricación y nos aseguraremos de que cada producto que fabricamos pase por rigurosos controles de calidad en cada etapa de producción, para satisfacer la demanda del mercado y brindar las soluciones adecuadas.

Asuntos que necesitan atención

1. Debe elegir el voltaje de la fuente de alimentación: DC5V o DC8-30V2.Debe elegir el número de modelo de la placa de ballesta si selecciona el codificador de eje hueco3.Indique la velocidad del motor (RPM) que realmente utiliza4.Si tiene otros requisitos, proporcione los parámetros detallados.

Características del codificador rotatorio S50

Rotación libre de 360º; 8-23040 pasos o ciclos por revolución; Codificador de tipo incremental; Puede funcionar en una amplia gama de voltajes de 5 VCC a 30 VCC; Temperatura máxima de funcionamiento: -25 °C a + 1000 °C; Velocidad o rotación fácil de leer datos; larga vida;resistente al agua y al polvo.

Acerca del envío

Los productos se pueden enviar a través de TNT, FedEx, UPS, DHL, EMS, etc. Puede seleccionar el servicio exprés según sus requisitos si es un cobrador de carga. Si no tiene ninguna cuenta de mensajería, verificaremos y encontraremos un servicio exprés más barato y seguro para usted. Nuestro La fábrica tiene un 30% de descuento con la mayoría de las empresas de mensajería, por lo que el precio podría ser lo más barato posible.
