Eje hueco
76mm
37 mm
25/30 mm
100-65536PPR
Codificador incremental
IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

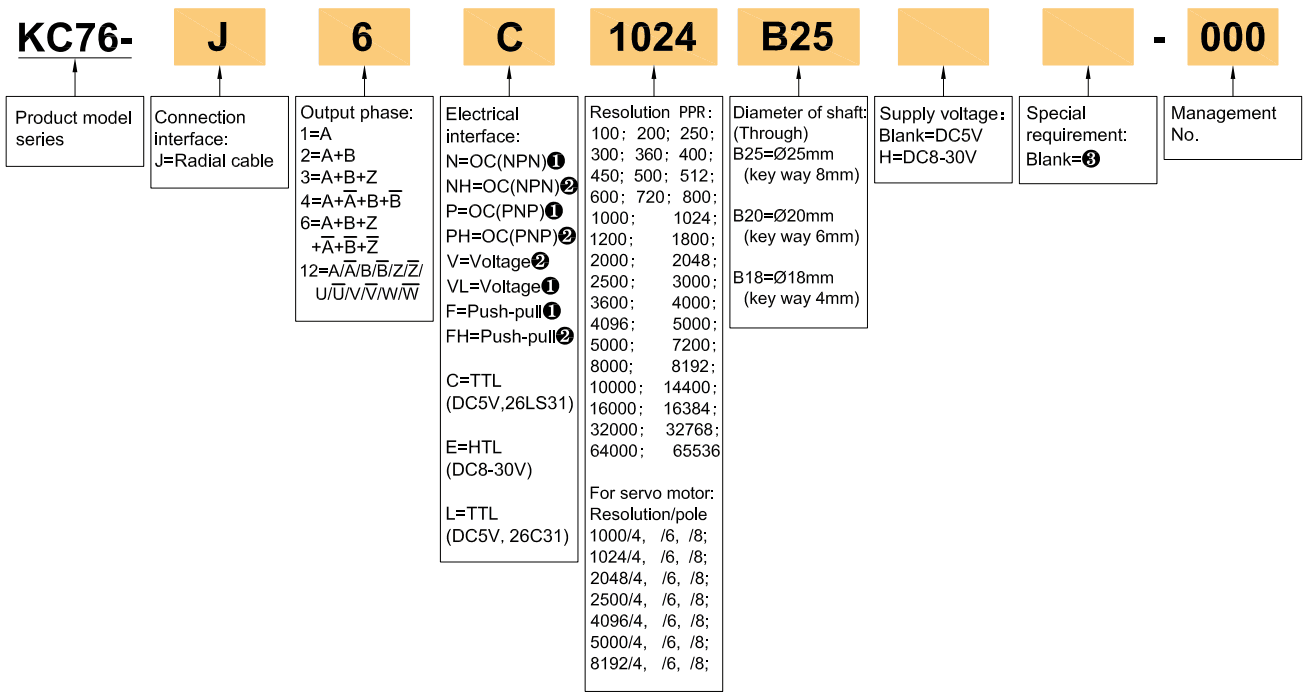

KC76
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador incremental |

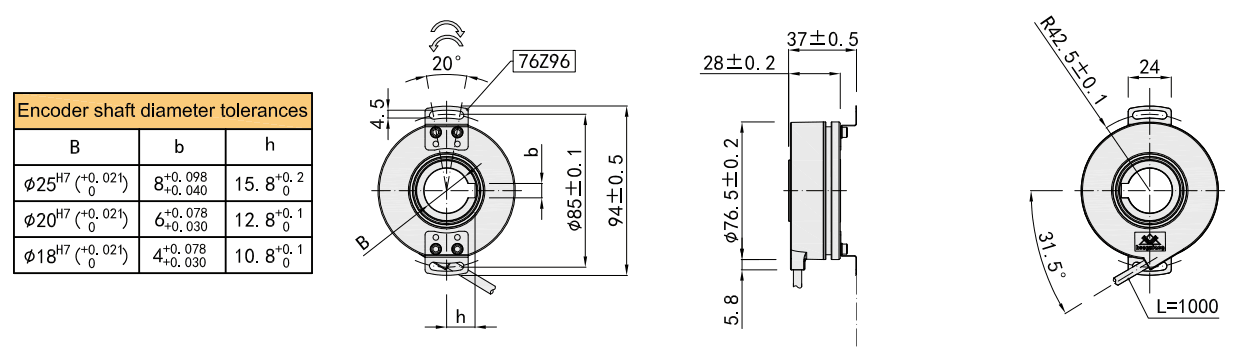

| Diámetro exterior | 76.5 mm |
| Espesor | 28 mm |
| Dimensión de instalación | R34.5 mm (placa de resorte 76T69) |
| Tipo de eje hueco | A través del agujero con la ranura |
| Diámetro de eje hueco | 18 mm, 20 mm; 25 mm |
| Resolución | 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; 720; 800; 1000; 1024; 1200; 1800; 2000; 2048; 2500; 3000; 3600; 4096; 5000; |
| 7200; 8192; 10000; 14400; 16384; 28800; 32768; 64000; 65536 | |
| 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/6; 4096/8; 4096/16; 5000/4; 5000/6; 5000/8; 5000/10; 5000/12; 5000/16; | |
| 8192/8; 8192/10;/8192/16; 10000/8; 10000/10; 10000/16; | |
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| Voltaje de suministro | DC5V; DC8-30V |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Outlettype | Cable radial |
| Modo de salida | NPN/PNP (salida del colector abierto) |
| Salida de voltaje | |
| Push-Pull Salida | |
| Línea Drive (26LS31) TTL | |
| Line Drive (DC8-30V) HTL | |
| Corriente de consumo | 100 mA MAX |
| Frencency de respuesta superior | 100 kHz |
| Onda permitida | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| GND | no conectarse al codificador |
| Relación de marca a espacio | 45% a 55% |
| par de arranque | menos de 80 x 10-3 nm |
| Intertia Moment | menos de 100x 10-6 kg.m2 |
| Carga del eje | Radial 70n; Axial 50n |
| Top Rev | 3000 rpm |
| Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) |
| Temperatura ambiental | Operación: -20 ～+85 ° ； Almacenamiento: -25 ～+90 ° |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 1960m/S2, 11 ms tres veces para la dirección X, Y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | Aluminio fundido |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Grado de protección | IP50 |
| Longitud del cable | 1m (la longitud del cable podría agregarse adecuadamente por |
| requiere, pero necesita el pago individualmente) | |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 360 g (con paquete) |
