Eje hueco
48mm
22.5 mm
8 mm
50-2500ppr
Codificador incremental
Ninguno
TTL, HTL, PNP
Sí
| Cantidad: | |
|---|---|

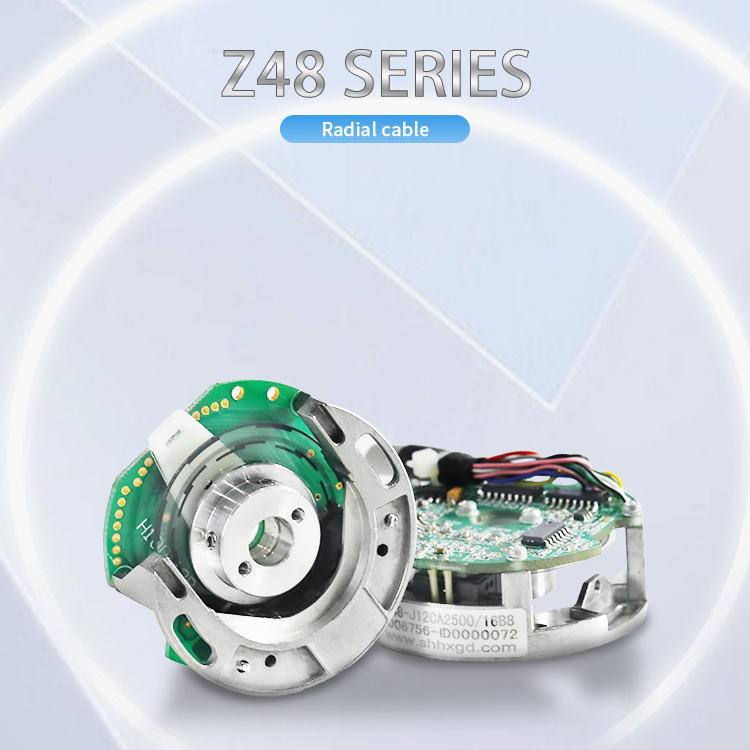

48 mm fuera de axial Samll Servo Motor Coder Z48

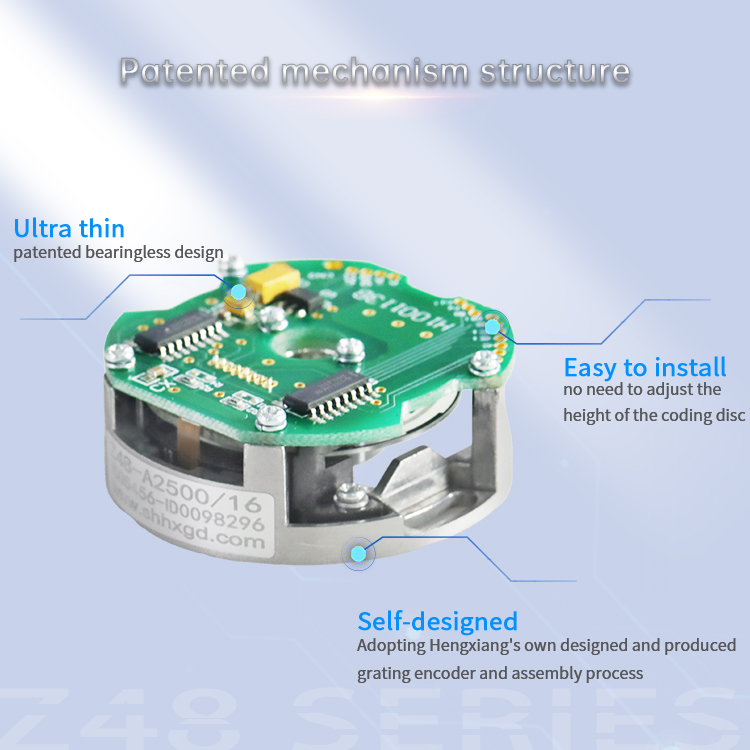

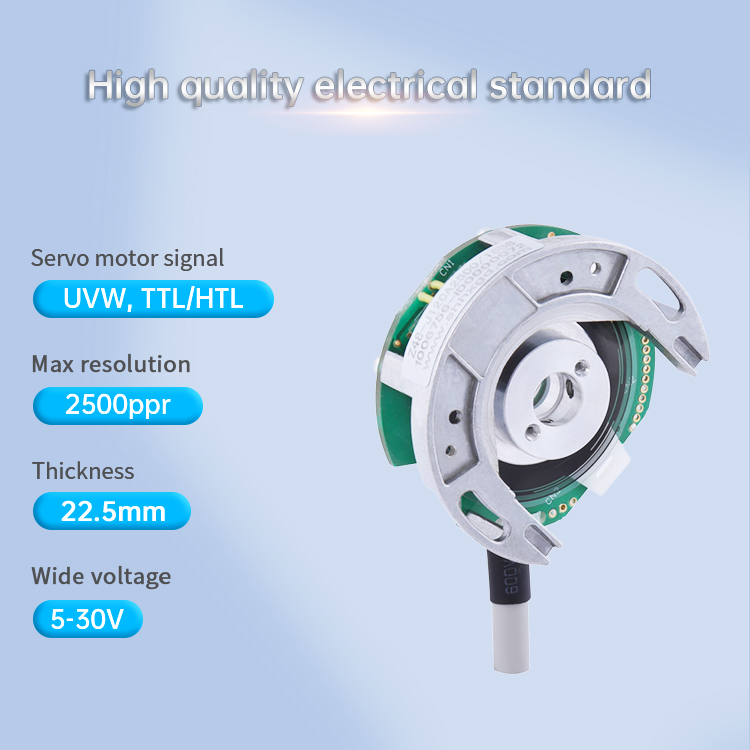

El codificador óptico sin rodamiento incremental Z48 (a través del eje) ofrece una solución compacta y rentable para servomotores y sistemas de automatización. Con un diámetro externo de 48 mm y un grosor mínimo de 23 mm, acomoda tamaños de eje de hasta 8 mm, con un diseño sin rodamiento para una fácil instalación. Utilizando tecnología fotoeléctrica sin contacto, garantiza un rendimiento confiable con la polaridad inversa y la protección contra cortocircuitos, lo que respalda múltiples interfaces eléctricas y resoluciones de hasta 5000 PPR. Ideal para aplicaciones con restricciones espaciales, viene con un cable radial estándar de 0.3 m y no ofrece una calificación de protección, lo que lo hace adecuado para configuraciones de bajo costo. Con un peso de 60 g, funciona a ≤5000 rpm en -20 ° C a +85 ° C, lo que garantiza la durabilidad en entornos industriales típicos. El diseño del codificador y la conectividad simple del codificador lo convierten en una opción práctica para los campos de control de robótica y automatización.
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | codificador sin dientes |

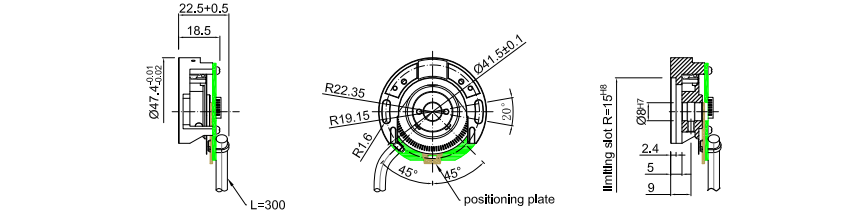

| Diámetro exterior | 48 mm |
| Espesor | 22.5 mm |
| Dimensión de instalación | R22.35 mm |
| Tipo de eje hueco | a través del agujero |
| Diámetro de eje hueco | 8 mm |

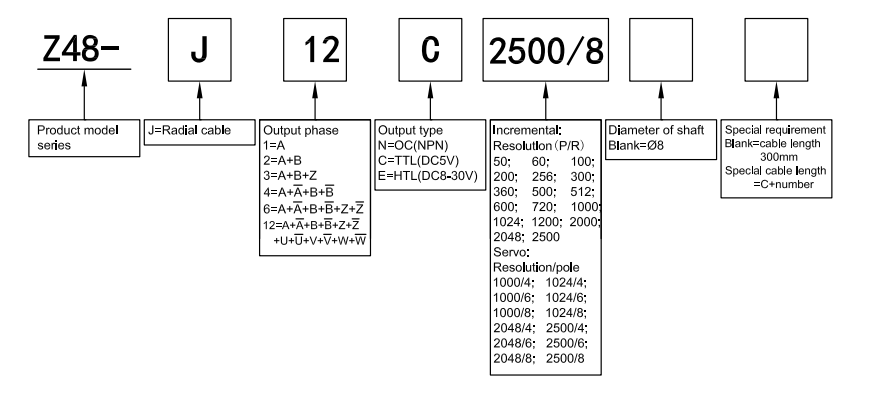

| Resolución | 50; 60; 100; 200; 250; 256; 300; 360; 500; 512; 600; 720; 1000; |
| 1024; 1200; 2000; 2048; 2500; | |
| 1000/4; 1000/6; 1000/8; 1024/4; 1024/6 ； 1024/8 ； 2048/4 ； | |
| 2048/6; 2048/8 ； 2500/4 ； 2500/6 ； 2500/8; | |
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| Voltaje de suministro | DC5V; DC8-30V |
| Outlettype | Cable radial |
| Modo de salida | NPN/(salida de colección abierta) |
| Línea Drive (26LS31) TTL | |
| Line Drive (DC8-30V) HTL | |
| Onda permitida | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| Fuerza de aislamiento | AC500V 60S |
| Resistencia a aislamiento | 10mΩ |
| GND | no conectarse al codificador |
| Relación de marca a espacio | 45% a 55% |
| Temperatura ambiental | Operación: -20 ～+80 ° ； Almacenamiento: -25 ～+85 ° |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Material | aleación de aluminio |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Unos 60 g (con paquete) |
