En el mundo de la automatización industrial y el control de movimiento, el posicionamiento preciso y la medición de la velocidad son primordiales. Aquí es donde entran en juego los codificadores de eje. Ya sea que trabaje con robótica, máquinas CNC o cualquier sistema que requiera mediciones de rotación precisas, el codificador sirve como un componente crítico para la retroalimentación en los sistemas de control de movimiento. Pero cuando se trata de elegir un codificador para su aplicación, una decisión importante a la que se enfrentará es si optar por un codificador de eje hueco o un codificador de eje macizo.
Este artículo tiene como objetivo proporcionar una comparación en profundidad de estos dos tipos de codificadores. Analizaremos sus diferencias, ventajas y aplicaciones potenciales para ayudarle a tomar una decisión informada para sus necesidades específicas. Al final de esta publicación, comprenderá claramente cómo funciona cada tipo de codificador, así como los mejores casos de uso para ambos.
Al elegir entre codificadores de eje hueco y de eje macizo, la diferencia clave reside en el método de montaje y el tipo de conexión mecánica. Los codificadores de eje hueco se utilizan normalmente en situaciones en las que se requiere una instalación más flexible y que ahorre espacio, ya que permiten un ajuste directo sobre un eje giratorio. Por otro lado, los codificadores de eje sólido ofrecen una conexión más rígida y segura y a menudo se usan en aplicaciones donde el codificador debe conectarse directamente al eje para una medición precisa. La elección correcta dependerá de factores como el espacio de instalación, los requisitos de carga y la compatibilidad mecánica.

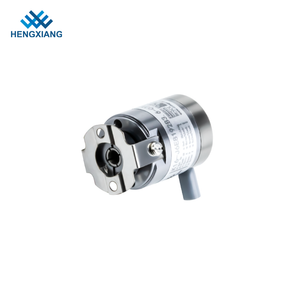

Un codificador de eje hueco es un tipo de codificador rotatorio diseñado con un eje hueco o de extremo abierto que permite montarlo directamente en un eje o eje sin la necesidad de acoplamientos o adaptadores adicionales. El eje hueco generalmente está diseñado para encajar sobre un eje giratorio, creando una conexión segura a través de un mecanismo de sujeción o ajuste a presión.
La principal ventaja de un codificador de eje hueco es su facilidad de instalación. Dado que el codificador está montado alrededor del eje, no hay necesidad de preocuparse por alinear el eje sólido del codificador con el eje de la máquina. Esto puede ahorrar tiempo y mano de obra valiosos durante la instalación y el mantenimiento. Además, el eje hueco permite un diseño más compacto y versátil, lo que lo hace ideal para situaciones donde el espacio es limitado o donde el codificador debe instalarse en espacios reducidos.
Fácil instalación : No se necesitan sistemas de montaje complejos, ya que el codificador se desliza directamente sobre el eje.
Ahorro de espacio : el diseño hueco permite una configuración más compacta y flexible.
Desgaste reducido : con una conexión directa al eje, hay menos fricción y desgaste, lo que prolonga la vida útil del codificador.
Compatibilidad : Puede adaptarse a diferentes tamaños de eje sin necesidad de accesorios adicionales.
Menos rigidez : el codificador es más propenso a sufrir ligeros cambios o desalineaciones durante el funcionamiento en comparación con un diseño de eje sólido.
Capacidad de carga limitada : en algunos casos, es posible que el eje hueco no pueda soportar cargas más pesadas de manera efectiva.
Mantenimiento : Dependiendo del diseño, los codificadores de eje hueco pueden ser un poco más complejos de mantener en entornos hostiles.

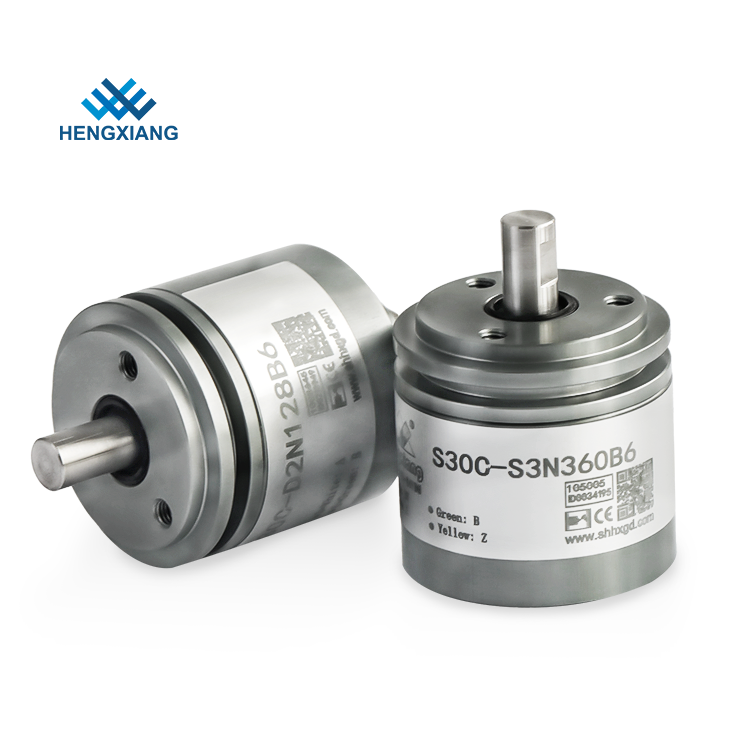

Un codificador de eje sólido , por otro lado, está diseñado con un eje que se extiende desde el propio codificador, que luego se inserta en el eje correspondiente de la máquina. El eje sólido del codificador generalmente se asegura mediante un acoplamiento o un tornillo de fijación, lo que garantiza una conexión estable y confiable con la parte giratoria.
Los codificadores de eje macizo suelen preferirse en aplicaciones donde la alta precisión y la robustez son fundamentales. El eje sólido proporciona una conexión mecánica más fuerte, lo que hace que el codificador sea ideal para aplicaciones que requieren mayor torque, mayor precisión y una configuración más rígida.
Mayor precisión : la conexión rígida garantiza mediciones más precisas, especialmente en entornos de alto torque.
Estabilidad : El eje sólido proporciona una conexión fija y estable que reduce el riesgo de desalineación.
Mayor capacidad de carga : los codificadores de eje sólido pueden manejar aplicaciones más exigentes con cargas mecánicas más altas.
Diseño robusto : más adecuado para entornos industriales hostiles y maquinaria de alta velocidad.
Instalación compleja : Requiere una alineación precisa con el eje y puede necesitar accesorios adicionales como acoplamientos o adaptadores.
Tamaño más grande : normalmente más grande que los codificadores de eje hueco, lo que puede ser una desventaja en entornos con espacio limitado.
Más mantenimiento : Dependiendo de la aplicación, los codificadores de eje sólido pueden requerir un mantenimiento más frecuente debido a los componentes mecánicos agregados.
| Característica | Codificador de eje hueco | Codificador de eje sólido |
|---|---|---|
| Instalación | Instalación más sencilla con menos componentes | Requiere alineación precisa y acoplamiento adicional |
| Tamaño | Más compacto y ahorra espacio | Más grande y puede requerir espacio adicional |
| Tipo de conexión | Se desliza directamente sobre el eje. | Eje macizo insertado en la parte giratoria. |
| Manejo de carga | Limitado en el manejo de cargas pesadas. | Más adecuado para cargas de alto torque y trabajo pesado |
| Precisión | Menos rígido, puede ser más susceptible a la desalineación | Proporciona mediciones más estables y precisas. |
| Costo | Generalmente menos costoso | Puede ser más caro debido a los componentes adicionales. |
| Mantenimiento | Puede ser más complejo en entornos hostiles | Más fácil de mantener, pero requiere más cuidado para la alineación. |
| Aplicaciones | Se utiliza en espacios reducidos o cuando se necesita una instalación rápida. | Lo mejor para aplicaciones de alta precisión y maquinaria pesada |
Al decidir entre un codificador de eje hueco y un codificador de eje macizo, se deben considerar varios factores:
Tipo de aplicación : si trabaja en un entorno que requiere control preciso y estabilidad bajo cargas elevadas, un codificador de eje sólido es la mejor opción. Es ideal para aplicaciones como máquinas CNC, robótica y motores industriales donde el alto par y la precisión son fundamentales.
Restricciones de espacio : si el espacio es una preocupación y necesita instalar el codificador en un espacio compacto o limitado, un codificador de eje hueco es una excelente opción. Permite una instalación más flexible y que ahorra espacio, especialmente cuando el codificador debe montarse en lugares reducidos.
Tiempo de instalación : si necesita un codificador que pueda instalarse rápidamente y con mínimas molestias, un codificador de eje hueco es más sencillo de configurar. Puede encajar directamente sobre el eje sin necesidad de piezas mecánicas adicionales como acoplamientos o tornillos de fijación.
Durabilidad y mantenimiento : los codificadores de eje sólido tienden a ser más duraderos, especialmente en entornos hostiles. Es menos probable que sufran desalineaciones, lo que puede reducir los costos de mantenimiento a largo plazo.
Tanto los codificadores de eje hueco como los de eje macizo son excelentes herramientas para medir la rotación, pero la elección entre ellos depende de sus necesidades específicas. Si necesita una solución rápida, que ahorre espacio y fácil de instalar, un codificador de eje hueco puede ser la mejor opción. Por otro lado, si necesita una conexión más rígida y estable que pueda soportar cargas pesadas y de alta precisión, es probable que un codificador de eje sólido sea la mejor opción. En última instancia, su decisión debe basarse en factores como el espacio de instalación, los requisitos de carga y las condiciones ambientales.
1. ¿Se puede utilizar un codificador de eje hueco en aplicaciones de alto par?
Si bien los codificadores de eje hueco son adecuados para muchas aplicaciones, es posible que no sean la mejor opción para entornos de alto torque. En tales casos, un codificador de eje macizo sería más fiable debido a su conexión mecánica más rígida.
2. ¿Son los codificadores de eje hueco más rentables que los codificadores de eje macizo?
Generalmente, los codificadores de eje hueco tienden a ser menos costosos que los codificadores de eje macizo, principalmente debido a su diseño más simple y facilidad de instalación. Sin embargo, esta ventaja de costos puede conllevar compensaciones en términos de precisión y manejo de carga.
3. ¿Puedo cambiar de un codificador de eje macizo a un codificador de eje hueco?
Es posible cambiar entre los dos, pero depende de los requisitos de su sistema. Debería considerar cuestiones de compatibilidad, como tamaños de eje, métodos de montaje y capacidades de manejo de carga, antes de realizar el cambio.
4. ¿Cómo mantengo un codificador de eje hueco?
Si bien los codificadores de eje hueco requieren relativamente poco mantenimiento, aun así es necesario mantenerlos limpios y correctamente alineados para evitar problemas de rendimiento. En entornos hostiles, es posible que sean necesarias comprobaciones más frecuentes para garantizar un rendimiento óptimo.
5. ¿Qué codificador es mejor para la robótica?
En robótica, la elección entre codificadores de eje hueco y de eje macizo depende de la aplicación específica. Si el robot requiere un control preciso y puede adaptarse a una conexión más rígida, un codificador de eje sólido suele ser la mejor opción. Para diseños más flexibles y que ahorran espacio, lo ideal puede ser un codificador de eje hueco.
