Eje sólido
65mm
58 mm
8 mm
9-48000PPR
Codificador incremental
IP65, IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

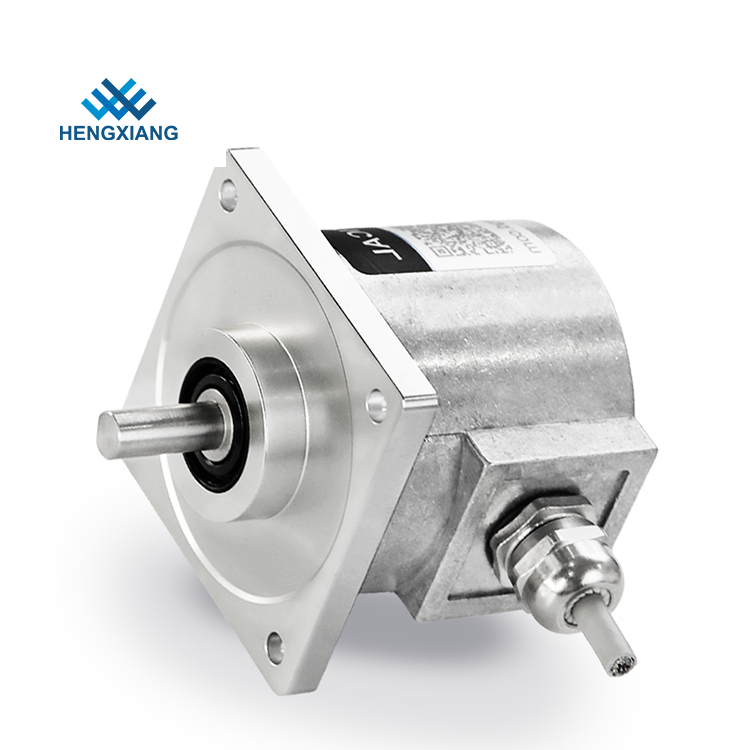

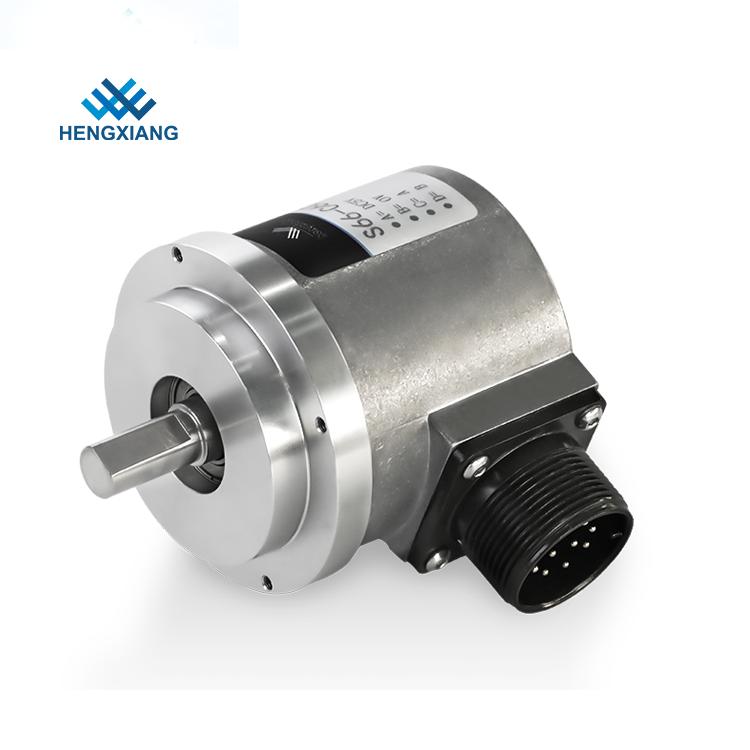

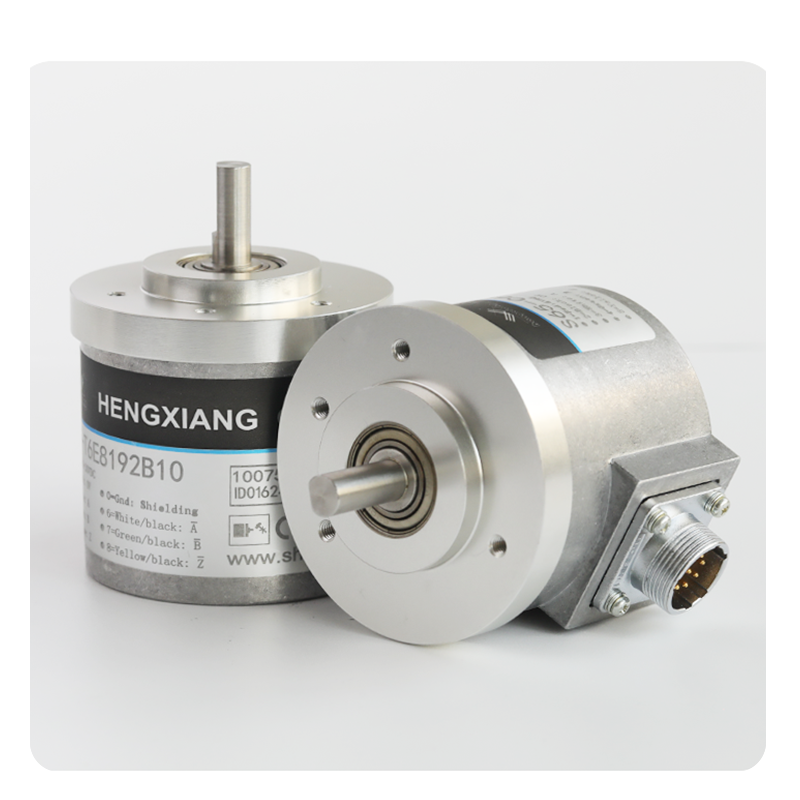

S65

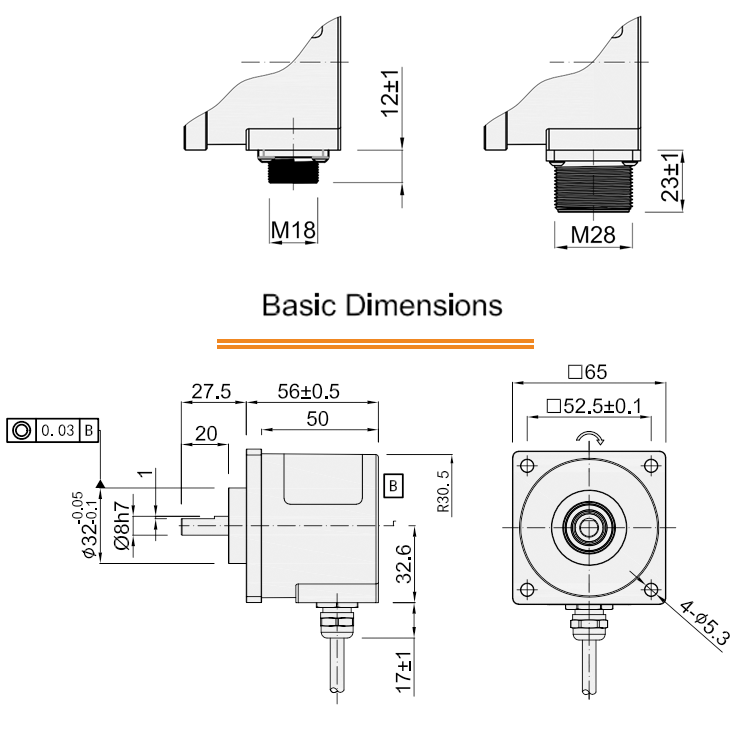

| Elementos | Parámetros básicos | |
| Marca | Hengxiang | |
| Tipo de codificador | Codificador incremental | |
| Diámetro exterior | 65 mm | |
| Espesor | 58 mm | |
| Dimensión de instalación | diámetro 48 mm | |
| Longitud del eje | 20 mm | |
| Diámetro de eje sólido | 8 mm (forma d) | |
| Resolución | 9; 20; 30; 50; 60; 100; 200; 250; 256; 300; 360; 450; 500; 512; 600; 720; 800 ; 900; 1000; 1024; 1200; 1250; 1440; 1500; 2000; 2048; 2500; 2880; 3000; 3600; 4000; 4096; 4500; 5000; 5760; 6000; 7200; 8192; 10000; 11520; 12000; 14400; 16384; 18000; 20000; 23040 | |
| Fase de salida | Fase A+, B+, Z+, A- B- Z- | |
| Voltaje de suministro | DC5V; DC8 ~ 30V | |
| Outlettype | cable radial | |
| zócalo radial | ||
| Modo de salida | Salida del circuito abierto de colección | |
| Salida de voltaje | ||
| Push-Pull Salida | ||
| TTL (DC5V) | ||
| HTL (DC8-30V) | ||
| Grado de protección | IP50; IP65 | |
| Corriente de consumo | 100 mA MAX | |
| Frencency de respuesta superior | 300 kHz | |
| Onda permitida |  ≤3%rms | |
| Voltaje de carga | ≤DC30V | |
| Fuerza de aislamiento | AC500V 60S | |
| Resistencia a aislamiento | 10mΩ | |
| GND | no conectarse al codificador | |
| Relación de marca a espacio | 45% a 55% | |
| par de arranque | menos de 5x 10-3 nm | |
| Intertia Moment | Menos de 3x 10-6kg.m2 | |
| Carga del eje | Radial 30n; Axial 20n | |
| Top Rev | 5000 rpm; IP65≤3000 rpm | |
| Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) | |
| Temperatura ambiental | Operación: -20 ～+80 ° ； Almacenamiento: -25 ～+85 ° | |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) | |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente | |
| Calcetín (soportar) | 490m/s2, 11 ms tres veces para la dirección x, y, z individualmente | |
| Material de eje | Acero inoxidable | |
| Material de concha | Aleación de alminio | |
| Longitud del cable | 1000 mm (cable con blindaje) | |
| Proceso de dar un título | Ceñudo | |
| paquete | Caja de cartón | |
| Peso neto | Alrededor de 350 g (con paquete) | |
