Eje hueco
80mm
31 mm
25/30 mm
500-10000ppr
Codificador incremental
IP65
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

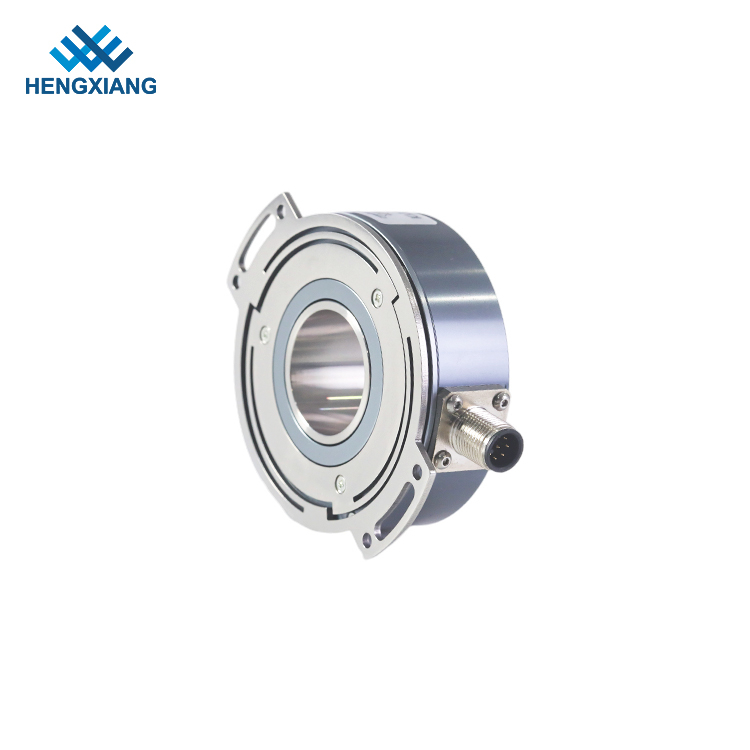

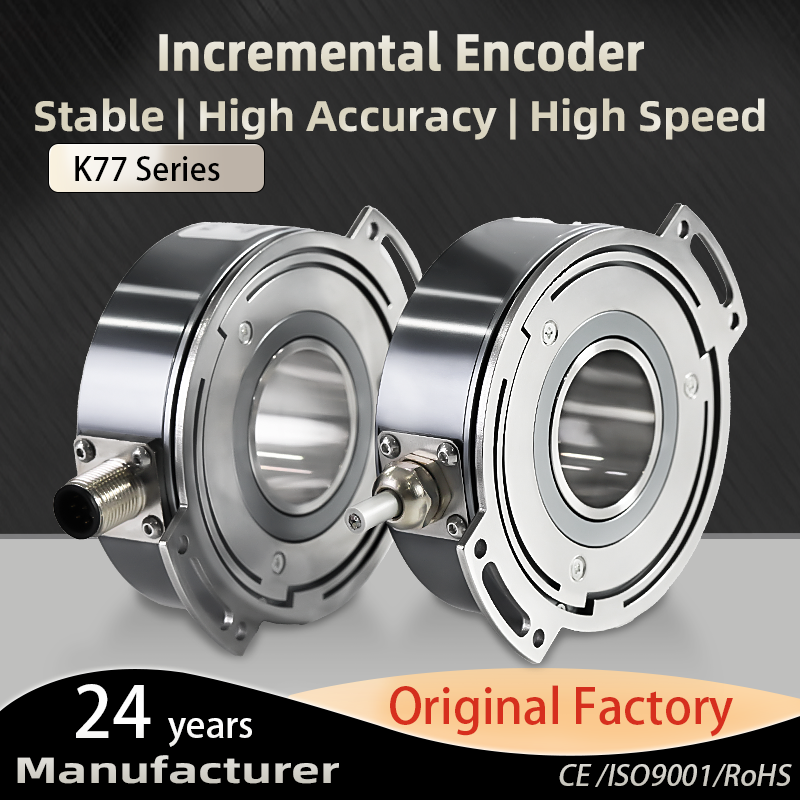

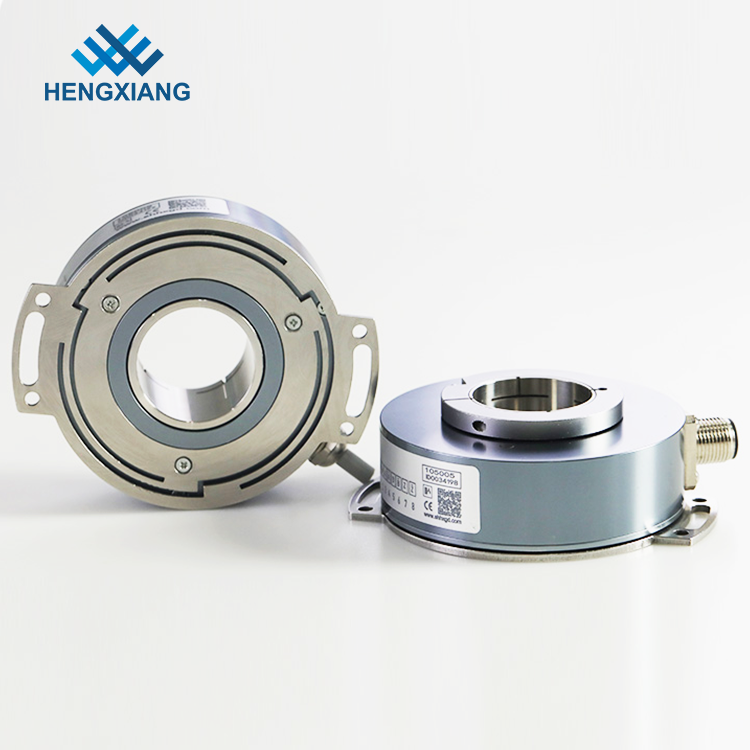

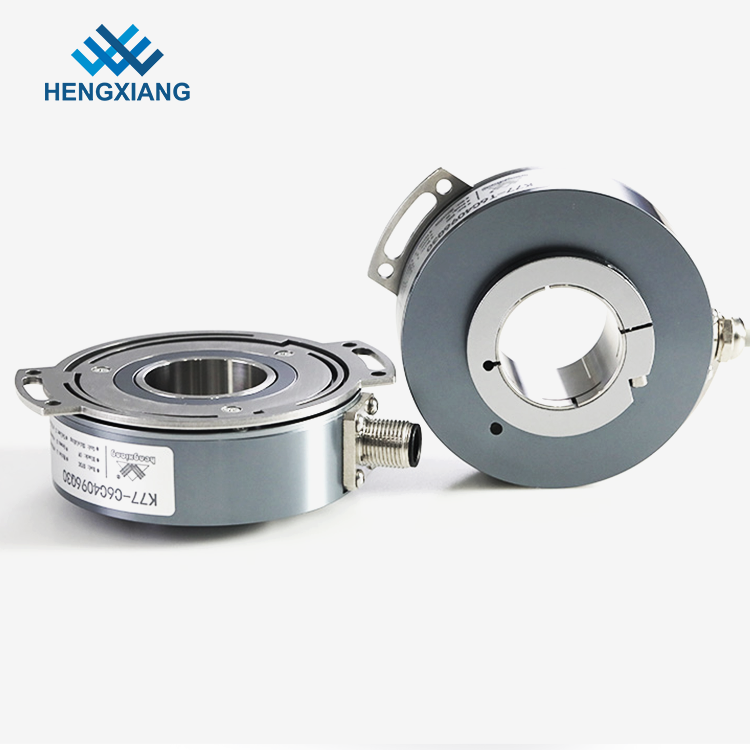

Codificador óptico incremental K77 (eje pasante)
1. Descripción general
El K77 es un codificador óptico incremental de eje pasante ultradelgado diseñado para sobresalir en entornos industriales con espacio limitado. Con un grado de protección IP65, cuenta con una placa de resorte flexible única para una instalación versátil y admite múltiples interfaces eléctricas, lo que lo hace altamente adaptable a diversos requisitos de los usuarios, tanto para el entorno como para las limitaciones de espacio.
2. Características clave
Diseño compacto y miniaturizado: diámetro externo de 77 mm, espesor de 31 mm y diámetro máximo del eje de 30 mm, logrando dimensiones ultrafinas y miniaturizadas.
Montaje seguro: adopta una estructura de montaje con anillo de bloqueo para una instalación estable.
Detección sin contacto: Utiliza el principio fotoeléctrico sin contacto para un rendimiento confiable y una larga vida útil.
Mecanismos de protección: Equipado con protección contra polaridad inversa y protección contra cortocircuitos para mejorar la seguridad operativa.
Múltiples interfaces: ofrece una variedad de interfaces eléctricas (p. ej., OC NPN, push-pull, TTL, HTL) para satisfacer diferentes necesidades de compatibilidad del sistema.
Alta resolución: Admite una resolución máxima de 10000 PPR (pulsos por revolución) para una detección precisa de posición y velocidad.
3. Aplicaciones
Ideal para usar en control de motores, máquinas CNC y otros equipos de automatización industrial que requieren retroalimentación de movimiento precisa.
4. Opciones de conexión

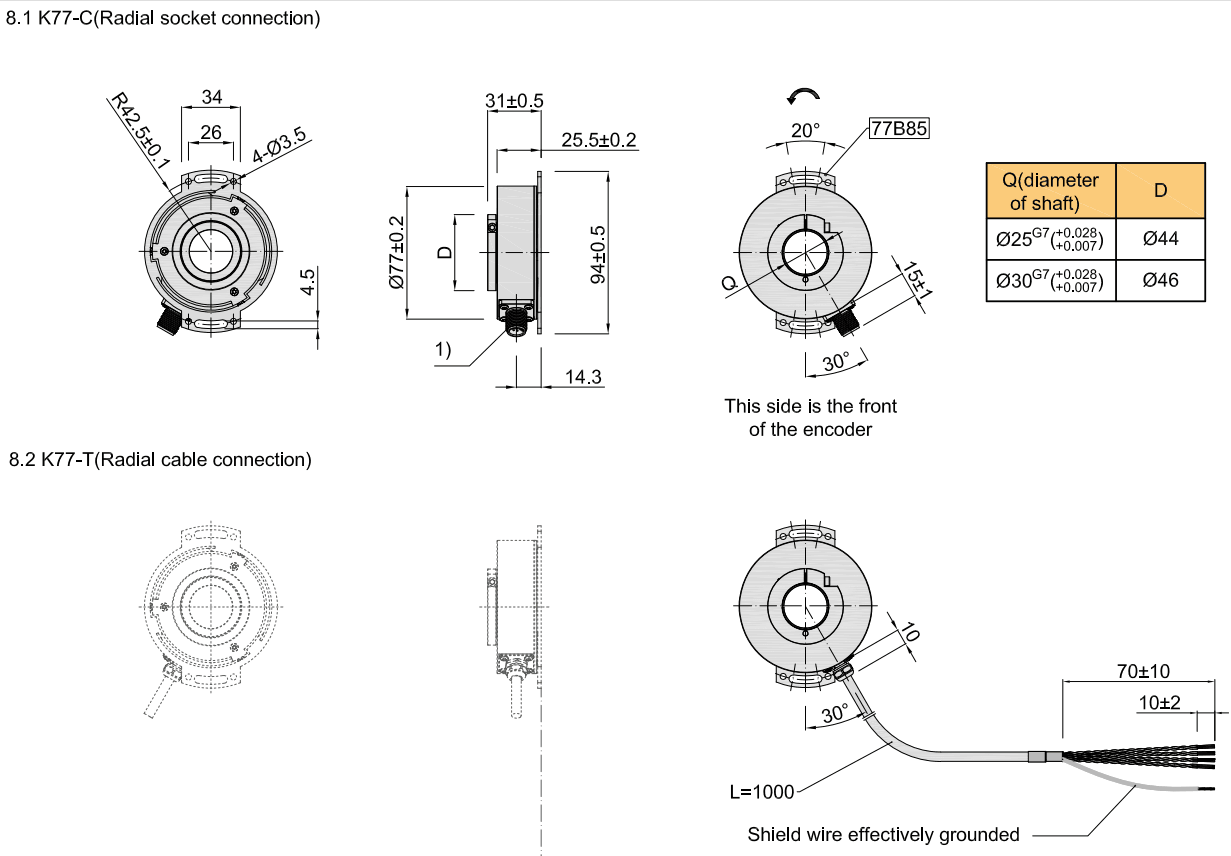

Enchufe radial: enchufe macho M12 de 8 pines para una conectividad estable plug-and-play.
Cable radial: longitud de cable estándar de 1 m (personalizable hasta 100 m, denominado 'número C+', por ejemplo, C100 para 100 m).
5 Especificaciones mecánicas
Diámetro del eje: 25 mm / 30 mm (acero inoxidable)
Par de arranque: <80×10⁻³ N·m
Momento de Inercia: <100×10⁻⁶ kg·m²
Carga del eje: Radial 70N; axiales 50N
Velocidad máxima de giro: ≤3000rpm
Material de la carcasa: aleación de aluminio
Peso: aproximadamente 400 g
6.Especificaciones ambientales
Temperatura de funcionamiento: -20~+85°C (cable enrollable repetible: -10°C)
Temperatura de almacenamiento: -25~+90°C
Humedad de funcionamiento/almacenamiento: 35~85% RH (sin condensación)
Resistencia a la vibración: Amplitud 0,75 mm, 5~55 Hz, 2 h por dirección X/Y/Z
Resistencia al impacto: 1960 m/s², 11 ms, 3 veces por dirección X/Y/Z
Grado de protección: IP65
7. Forma de onda de salida
Para interfaces OC NPN, TTL y HTL: la fase A adelanta a la fase B en T/4±T/8 (T=ciclo de 360°). Visto desde el frente del codificador, la dirección de rotación correspondiente a esta relación de fase es en sentido antihorario (CCW).

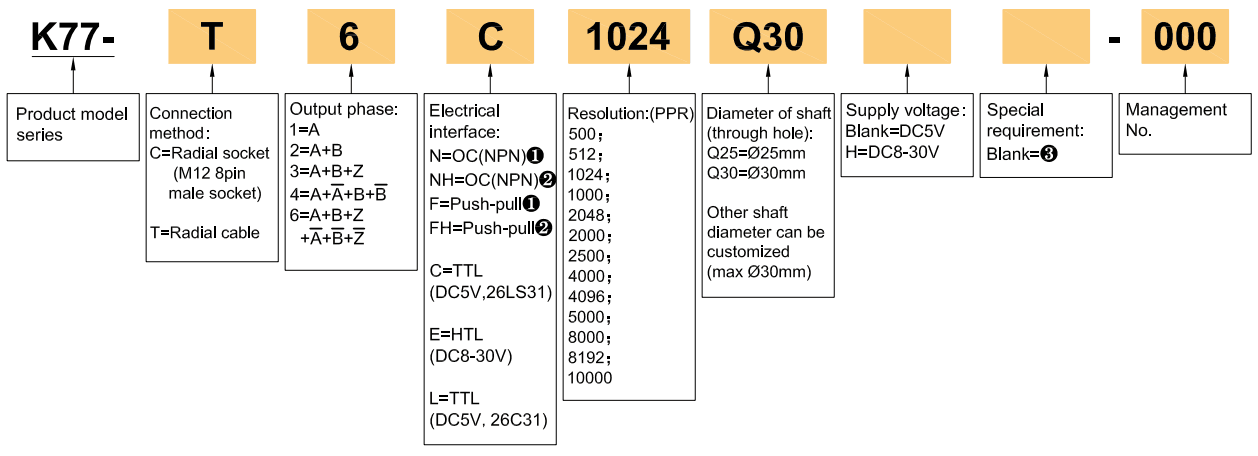

Señal Z: Disponible en activo de bajo nivel o activo de alto nivel (consulte la selección de modelos para obtener más detalles).
| Elementos | Parámetros básicos |
| Tipo de codificador | Codificador incremental |
| Marca | Hengxiang |
| Diámetro exterior | 77mm |
| Espesor | 31mm |
| Dimensión de instalación | 85mm |
| Tipo de eje hueco | A través del orificio (anillo de sujeción en el anillo anterior y de sujeción en la parte trasera) |
| Diámetro de eje hueco | 25 mm, 28 mm, 30 mm |
| Resolución | 500;512;1024;1000;2048;2000;2500;4000;4096:5000;8000;8192;10000 |
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z- |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Voltaje de suministro | DC5V; DC8-30V |
| Outlettype | Cable radial; zócalo radial |
| Modo de salida | NPN/PNP (salida del colector abierto) |
| Salida de voltaje | |
| Push-Pull Salida | |
| Línea Drive (DC5V, 26LS31/26C31) TTL | |
| Line Drive (DC8-30V) HTL | |
| Corriente de consumo | 120 mA max |
| Frencency de respuesta superior | 300 kHz |
| Onda permitida | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| GND | no conectarse al codificador |
| Relación de marca a espacio | 45% a 55% |
| par de arranque | menos de 80 x 10-3 nm |
| Intertia Moment | menos de 100x 10-6 kg.m2 |
| Carga del eje | Radial 70n; Axial 50n |
| Top Rev | ≤3000 rpm |
| Temperatura ambiental | Operación: -20 ～+85 ° ； Almacenamiento: -25 ～+90 ° |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 1960m/S2, 11 ms tres veces para la dirección X, Y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | Aleación de aluminio |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Grado de protección | IP65 |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Aproximadamente 400 g (con paquete) |
Shanghai Hengxiang Optical Electronics Co., Ltd. es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión. Tenemos una capacidad de desarrollo y desarrollo independiente maduro, que permite personalizar la producción de modelos exclusivos basados en las necesidades de los nuevos productos de tecnología de desarrollo. Fundamos en 2001 y exportamos productos a nacionales y en el extranjero después de 21 años de sedimentación. Nuestra empresa participó principalmente en el codificador, la lente óptica, los productos de germanio, etc. El control estricto de la calidad del producto y la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven al ascensor, motor, CNC, textil, robot, energía eólica, médico, equipos de línea de ensamblaje y otras industrias de tecnología de automatización.
Nos centramos en ser una marca bien conocida en el campo de los codificadores ópticos de precisión y el objetivo de ser un líder en codificadores internacionales de precisión.
'Precisión en la detección de una vida en ciencia ficción.
