Eje sólido cónico
65mm
40 mm
9.25 mm
1024-2048PPR
Codificador de sincos
IP40
Sincos
No
| Cantidad: | |
|---|---|
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador incremental de sincos |

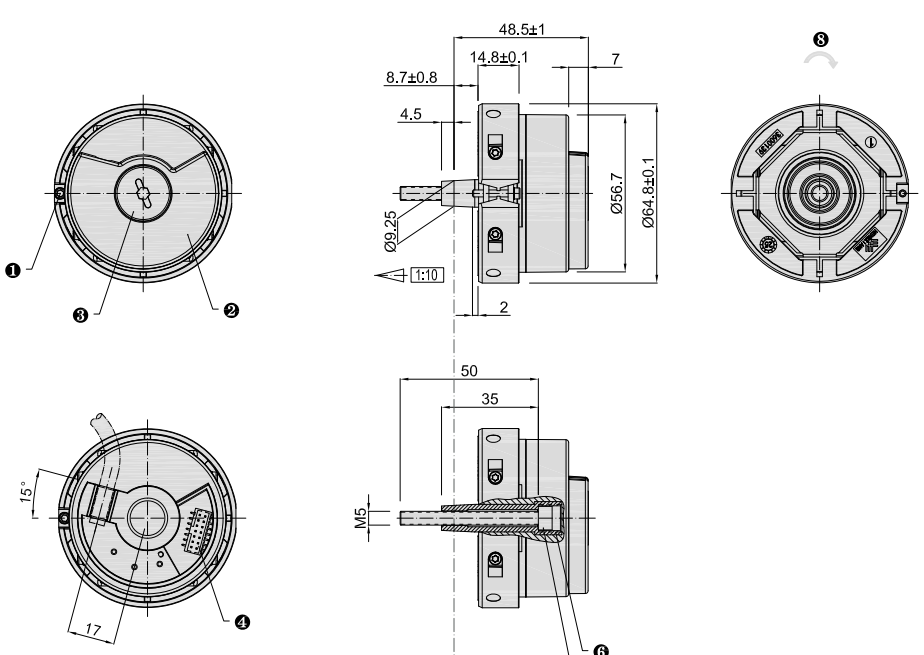

| Diámetro exterior | 65 mm |
| Espesor | 40 mm |
| Tipo de eje | Eje cónico |
| Diámetro del eje cónico | 9.25 mm |
| Resolución | 1024-2048 (sin/cos) |
| Voltaje de suministro | DC5V ； DC8-30V |
| Señal | 1vpp (diferencial) |
| Después de la generación diferencial SIN/COS (DC5V; DC8-30V) | |
| Antes de la generación diferencial sin/cos (dc5v) | |
| Grado de protección | IP40 |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuito | √ |
| Material de concha | Aleación de aluminio |
| Material de eje | Acero inoxidable |
| Peso neto | Alrededor de 240 g (con paquete) |
| Relación de marca a espacio | 45% a 55% |
| Fuerza de eje permitida | Radial 30n; Axial 20n |
| Señal de punto de referencia | Uno |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
Ventajas básicas: precisión, confiabilidad, conveniencia y adaptabilidad a los requisitos de escena múltiple
Admite múltiples tipos de salida de señal, cubriendo condiciones de trabajo complejas
ST65 admite tres tipos de modos de salida: señal analógica (1vpp), señal analógica+digital (antes/después de la generación) y señal digital incremental (TTL/HTL), que puede seleccionarse de manera flexible de acuerdo con diferentes requisitos del dispositivo.

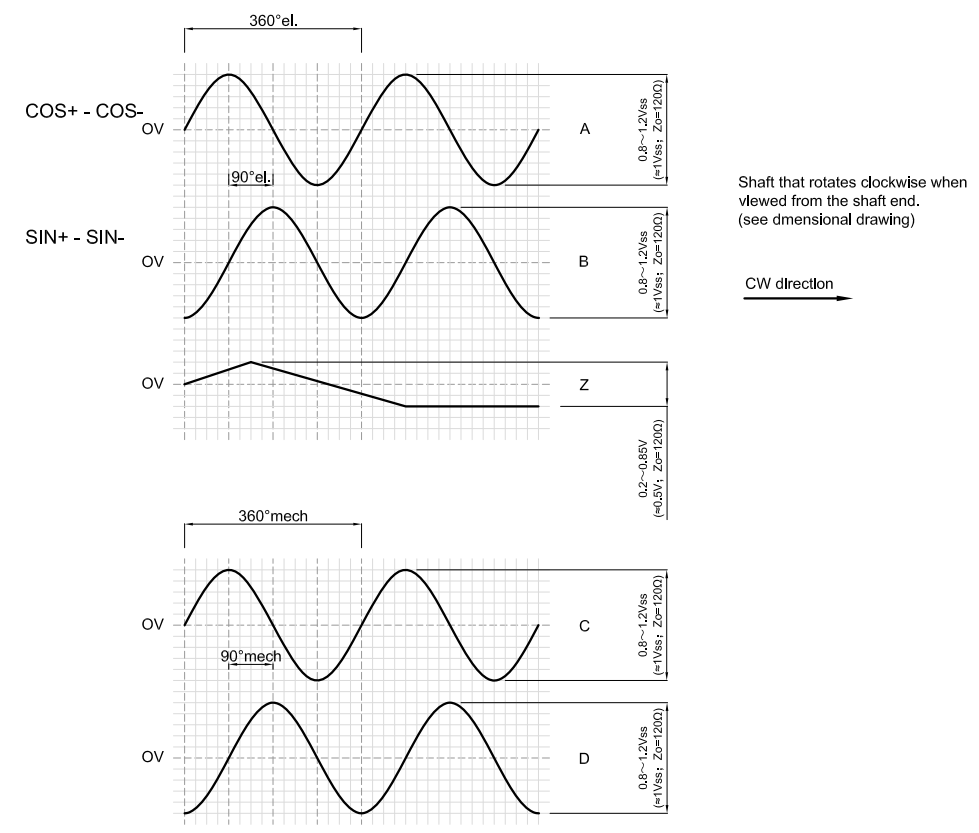

n 1 VPP Señal analógica: salida de ciclo único 2048 líneas, emparejadas con un valor de posición absoluta de 1 VPP, para cumplir con los requisitos de posicionamiento de alta precisión;
N Signal Analog+Digital: admite las señales 1024/2048 Línea 1 VPP antes y después de la generación, equilibrando la delicadeza de las señales analógicas con la estabilidad de las señales digitales;
N Señal digital incremental: capaz de obtener hasta 32768 PPR, con señales diferenciales TTL/HTL opcionales, adecuadas para los sistemas de control de automatización convencionales.
Al mismo tiempo, todas las señales están equipadas con protección de polaridad inversa y protección contra cortocircuitos. La duración máxima permitida en un estado de cortocircuito es de 30 segundos, evitando efectivamente el daño al codificador causado por fallas de circuito y mejorando la seguridad de la operación del equipo.
Shanghai Hengxiang Optical Electronics Co., Ltd. es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión. Tenemos una capacidad de desarrollo y desarrollo independiente maduro, que permite personalizar la producción de modelos exclusivos basados en las necesidades de los nuevos productos de tecnología de desarrollo. Fundamos en 2001 y exportamos productos a nacionales y en el extranjero después de 21 años de sedimentación. Nuestra empresa participó principalmente en el codificador, la lente óptica, los productos de germanio, etc. El control estricto de la calidad del producto y la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven al ascensor, motor, CNC, textil, robot, energía eólica, médico, equipos de línea de ensamblaje y otras industrias de tecnología de automatización.
Nos centramos en ser una marca bien conocida en el campo de los codificadores ópticos de precisión y el objetivo de ser un líder en codificadores internacionales de precisión.
