Eje hueco
35 mm
16.2 mm
6/8 mm
10000-524288ppr
Codificador incremental
IP50
TTL, HTL, Empujar tirar
No
| Cantidad: | |
|---|---|

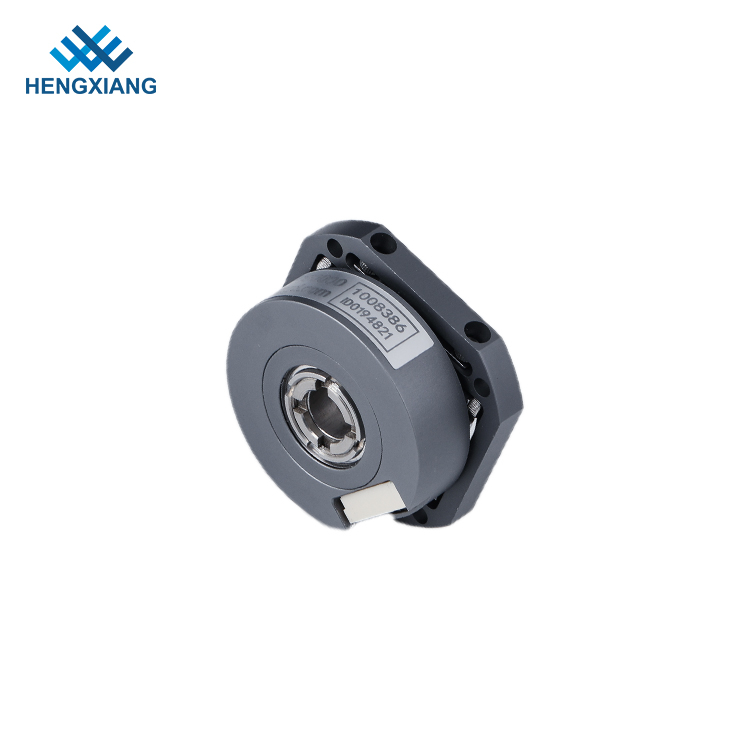

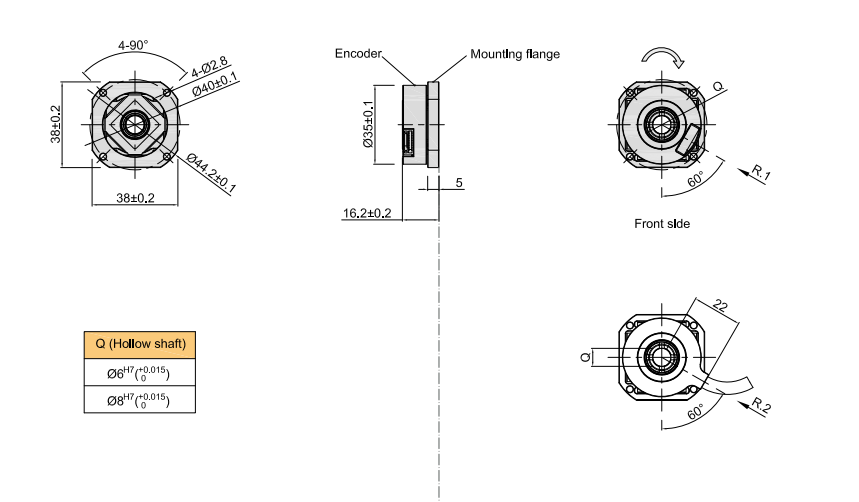

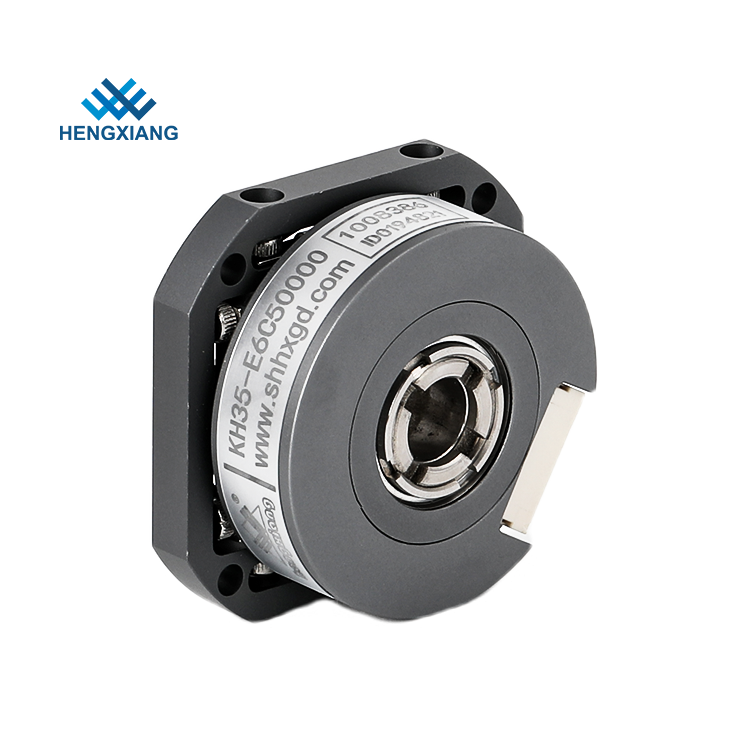

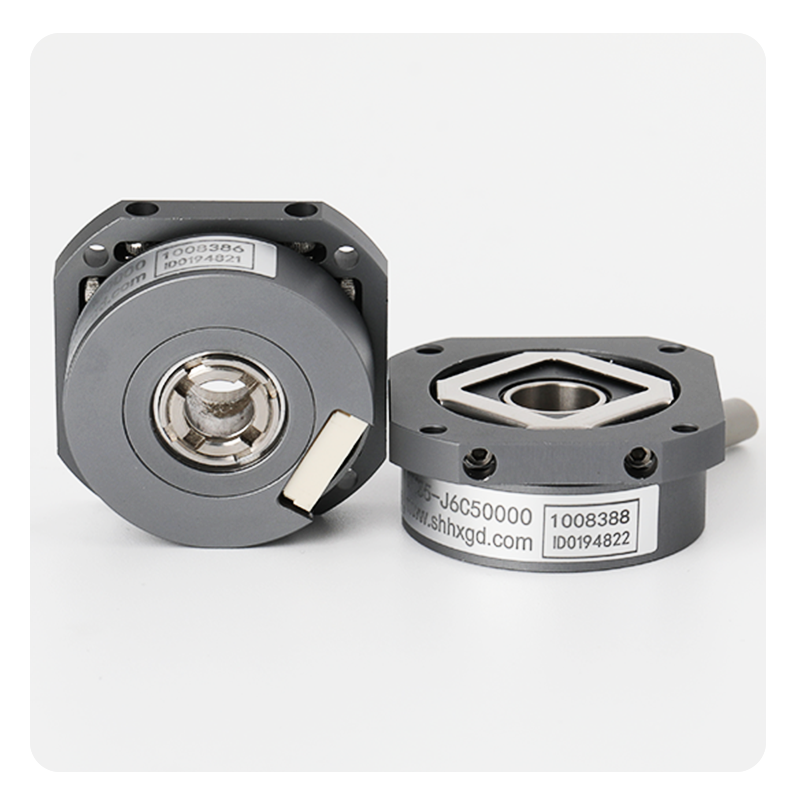

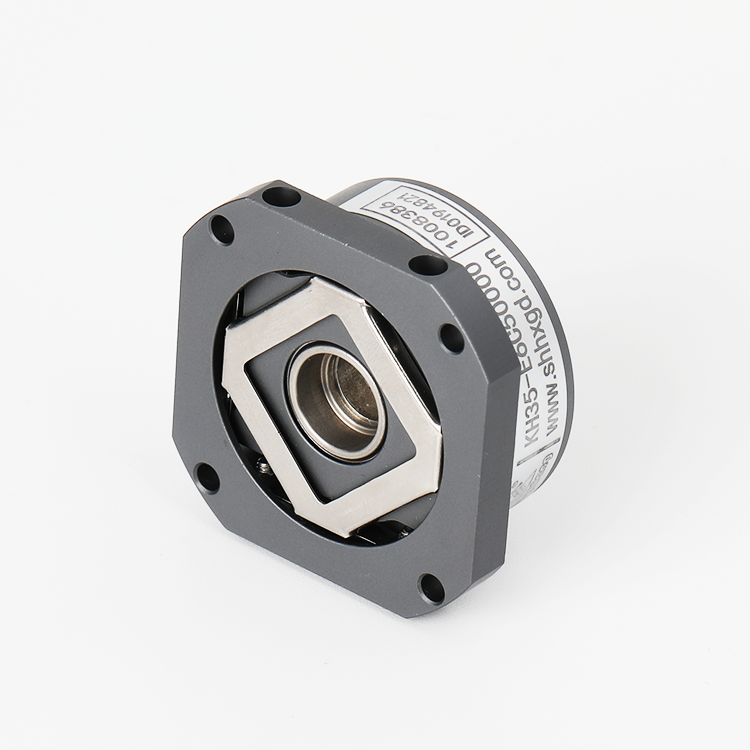

KH35 es un codificador óptico incremental de eje pasante ultrafino miniaturizado, que presenta la estructura de bloqueo de eje concéntrico exclusiva de Hengxiang y una placa de resorte flexible incorporada para montaje en brida, lo que permite una fácil instalación y una adaptación perfecta a escenarios de automatización industrial con espacio limitado. Con un diámetro de codificador de Ø35 mm (brida de montaje Ø44,2 mm) y un espesor de 16,2 mm, admite ejes huecos de hasta Ø8 mm (Ø6 mm opcional) y pesa sólo unos 70 g. Adopta el principio fotoeléctrico sin contacto, tiene protección contra cortocircuitos y ofrece múltiples interfaces eléctricas que incluyen Push-pull, TTL (DC5V±5%) y HTL (DC8-30V±5%), con resolución ultra alta de hasta 19 bits por vuelta. Su frecuencia de respuesta máxima alcanza 800 KHz (HTL), 500 KHz (TTL) y 100 KHz (push-pull), y la distancia de transmisión es de hasta 200 m (HTL). Funciona de manera estable en -40~+85 ℃ (doblado repetido del cable: -10 ℃) y un entorno sin condensación de 35 ~ 85 % HR con protección IP50, tiene una velocidad máxima de 6000 rpm y una aceleración angular máxima de 500 000 rad/s². Adecuado para servomotores, robots, CNC y otros campos de control de automatización, viene con un cable radial de 1 m (extensible a 100 m) o un conector radial de 8P, que utiliza cables de par trenzado para evitar interferencias.

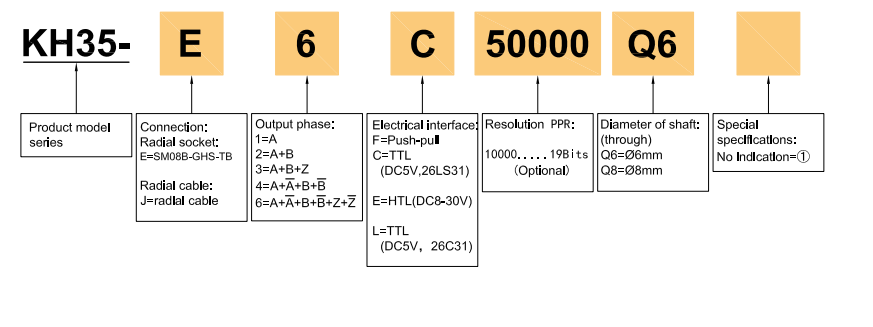

| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codador óptico incremental de resolución UTRA-HIGH |
| Diámetro exterior | 35 mm |
| Espesor | 16.2 mm |
| Brida de montaje | 44.2 mm |
| Tipo de eje hueco | A través del agujero |
| Diámetro de eje hueco | 6 mm; 8 mm |
| Bit (pasos) | entre 10000ppr a 19 bits (524288ppr) |
| Tipo de salida | Conexión de cable |
| Interfaz eléctrica | Push-Pull/ TTL/ HTL |
| Grado de protección | IP50 e IP65 |
| Fase de salida | Fase A+, B+, Z+A- B- Z- |
| Protección contra cortocircuitos | √ |
| Voltaje de suministro | DC5V; DC8-30V |
| Temperatura ambiental | Temperatura de funcionamiento: -40 ~+85 ° |
| Temperatura de almacenamiento: -40 ~+90 ° | |
| Humanidad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
| Grado de protección | IP50 |
| Longitud del cable | 1m (la longitud del cable podría agregarse adecuadamente por |
| requiere, pero necesita el pago individualmente) | |
| Corriente de consumo | 100 mA MAX |
| Frencency de respuesta superior | 800 kHz |
| Par de operaciones | ≤0.5 ncm (a 20 ° C) |
| Movimiento permitido estático | ± 0.2 mm (radial); ± 0.3 mm (axial) |
| Dinámica de movimiento permitido | ± 0.05 mm (radial);+0.1 mm (axial) |
| Aceleración max. | ≤500,000 rad/s |
| Velocidad de funcionamiento | 5000 rpm |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 490m/s2, 11 ms tres veces para la dirección x, y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | Aleación de aluminio |
| GND | no conectarse al codificador |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Peso | 70G |
| Proceso de dar un título | Ceñudo |
