Eje hueco
35 mm
35 mm
6/8 mm
1000-14400ppr
Codificador incremental
IP40
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

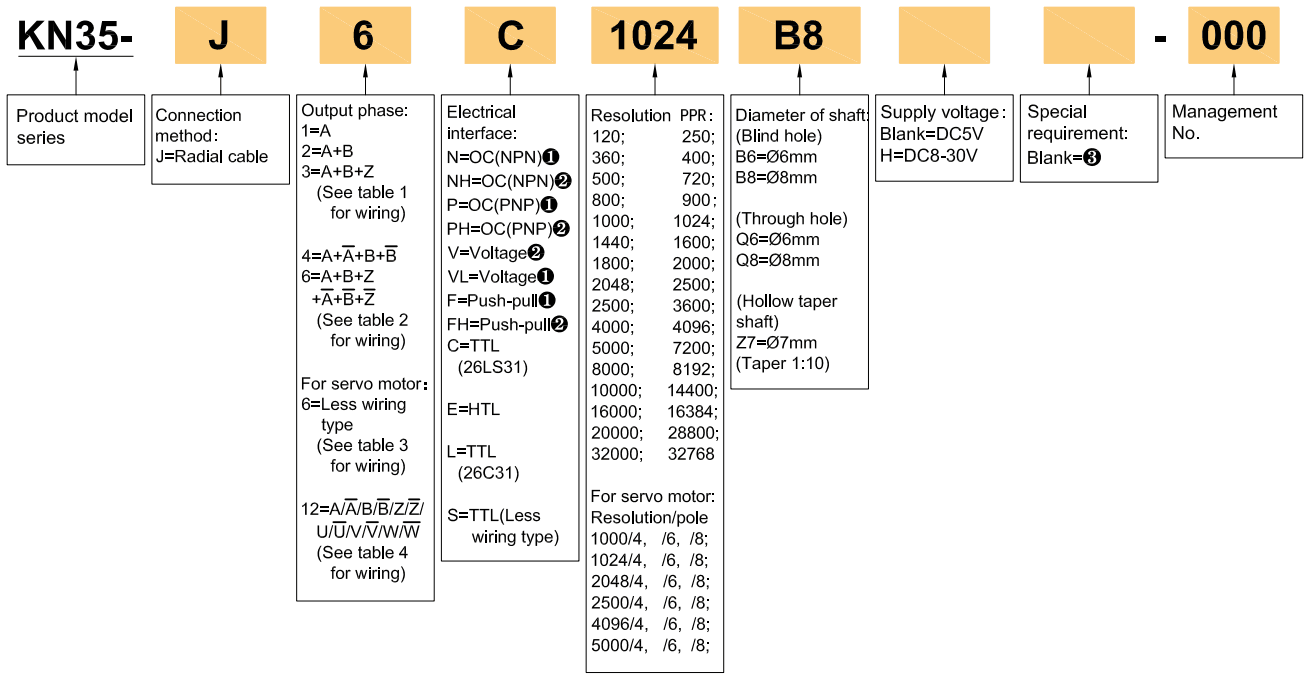

KN35
| Elementos | Parámetros básicos |
| Tipo de codificador | Codificador incremental |
| Marca | Hengxiang |

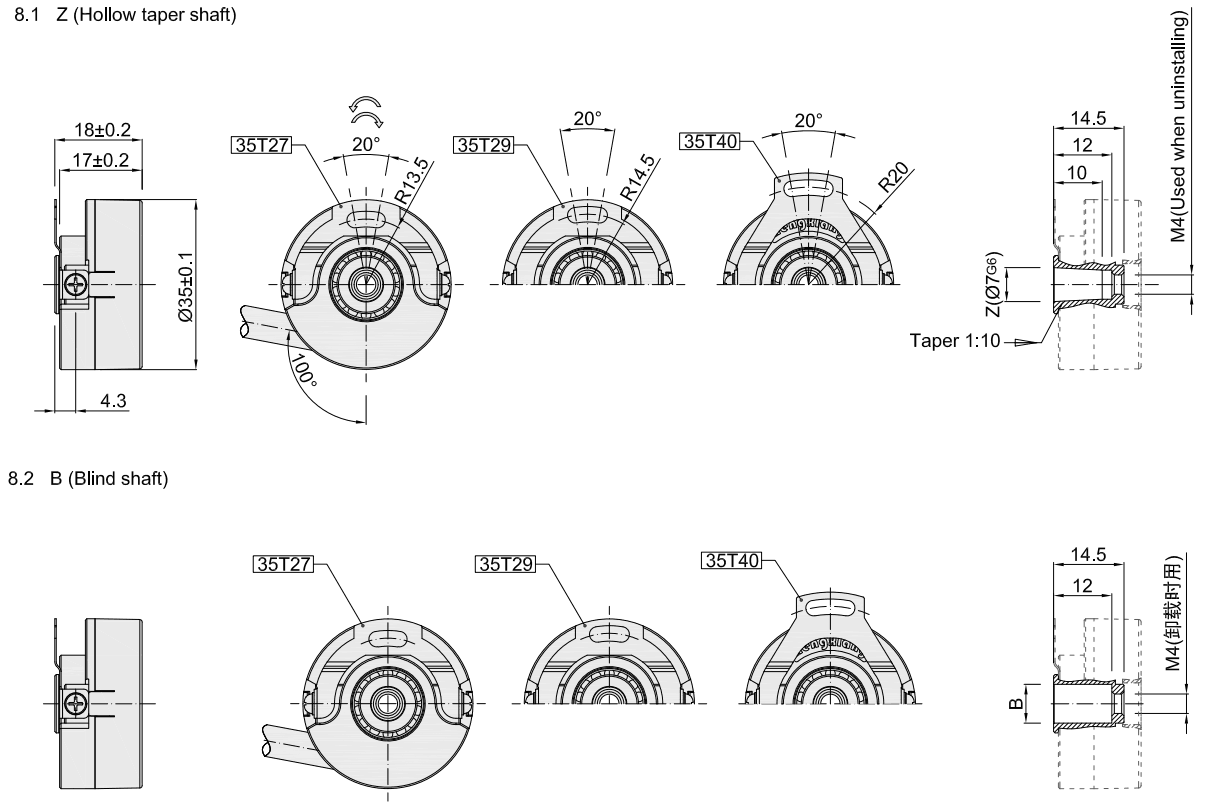

| Diámetro exterior | 35 mm |
| Espesor | 18 mm |
| Dimensión de instalación | 27 mm, 29 mm |
| Diámetro de eje hueco | 6 mm, 8 mm (a través y agujero ciego), orificio cónico de 7 mm |
| Resolución | 120; 250; 360; 400; 500; 720; 800; 900; 1000; 1024; 1440 ; 1600; 1800; 2000; 2048; 2500; 3600; 4000; 4096; 5000; 7200; 8000; 8192; 10000; 14400; 16000; 16384; 20000; 28800; 32000; 32768. |
| 1000/4; 1000/6; 1000/8; 1024/4; 1000/6; 1000/8; 2048/4; 1000/6; 1000/8; 2500/4; 1000/6; 1000/8; 4096/4; 1000/6; 1000/8; 5000/4; 1000/6; 1000/8. | |
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| Voltaje de suministro | DC5V; DC8-30V |
| Outlettype | Cable fuera del lado |
| Modo de salida | NPN/PNP (salida del colector abierto) |
| Salida de voltaje | |
| Push-Pull Salida | |
| Línea Drive (26LS31) TTL | |
| Line Drive (DC8-30V) HTL | |
| La fase TTL (DC5V) ABZ está de vuelta de la fase UVW | |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Grado de protección | IP40 |
| Longitud del cable | 500 mm |
| Corriente de consumo | 100 mA MAX |
| Frencency de respuesta superior | 100 kHz |
| Onda permitida | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| Fuerza de aislamiento | AC500V 60S |
| Resistencia a aislamiento | 10mΩ |
| GND | no conectarse al codificador |
| Relación de marca a espacio | 45% a 55% |
| par de arranque | menos de 5.9x 10-3 nm |
| Intertia Moment | Menos de 1.5x 10-6kg.m2 |
| Carga del eje | Radial 30n; Axial 20n |
| Velocidad | 5000 rpm |
| Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) |
| Temperatura ambiental | Operación: -20 ～+85 ° C ； Almacenamiento: -25 ～+90 ° C |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para la dirección x, y, z individualmente |
| Calcetín (soportar) | 490m/s2, 11 ms tres veces para la dirección x, y, z individualmente |
| Material de concha | Aluminio fundido |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 80 g (con paquete) |
