Eje sólido
35mm
30 mm
4 mm
36-2500ppr
Codificador incremental
IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

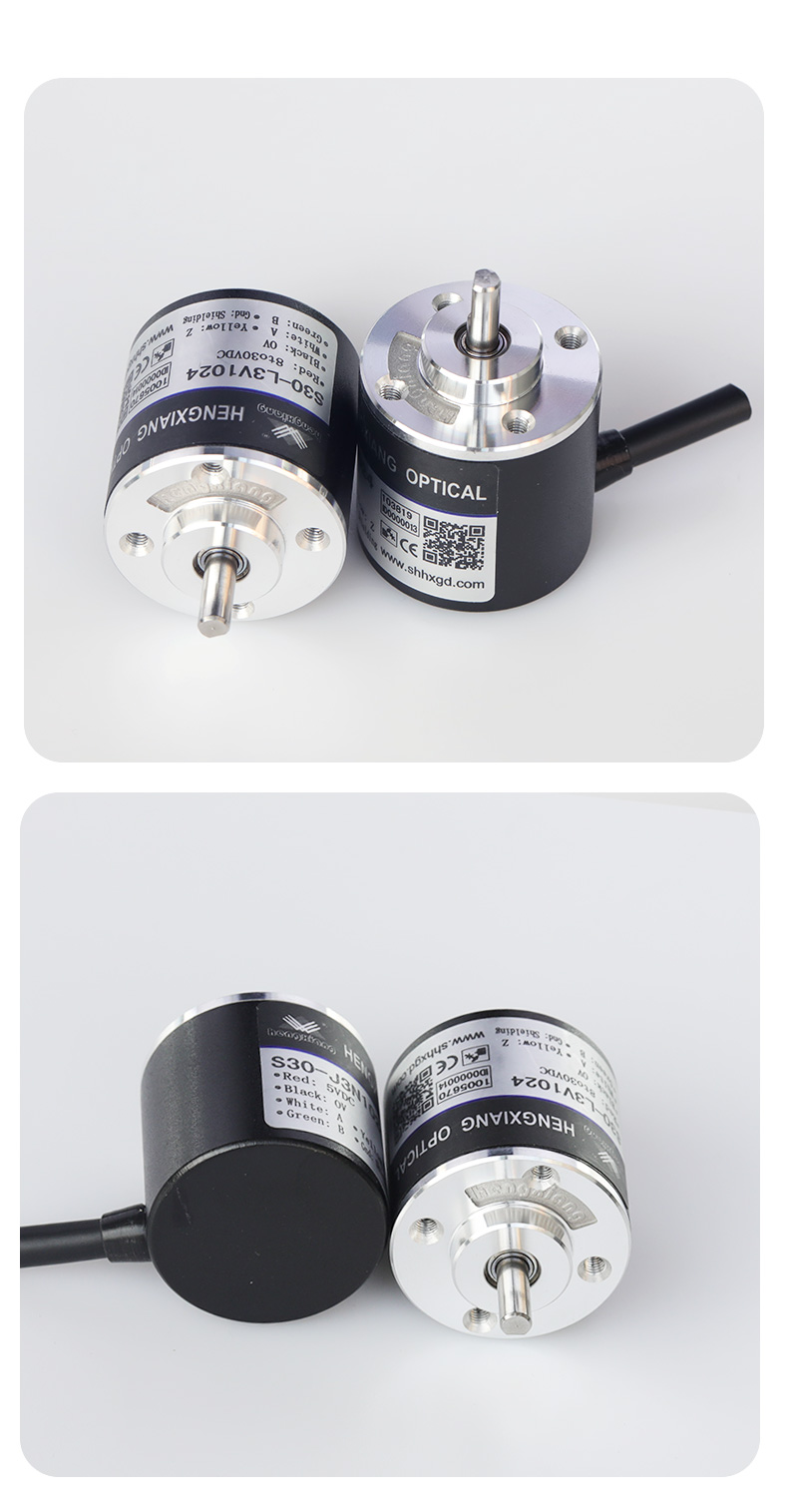

S30 Small Durable Mini Solid Solt Enoder de 30 mm S30
El codificador óptico incremental S30C es una solución económica compacta para la automatización industrial. Con un diámetro externo de 30 mm y un espesor de 29 mm, ofrece opciones de eje de 4 mm/6 mm, ideal para configuraciones con restricciones espaciales. Utilizando tecnología fotoeléctrica sin contacto, garantiza la confiabilidad con la polaridad inversa y la protección contra cortocircuitos. Múltiples interfaces eléctricas y una resolución de hasta 20000 PPR satisfacen diversas necesidades en textiles, envases, motores, ascensores y CNC. Admite conexiones de cables (1 m estándar) y enchufes axiales (M8-8p/4p), mientras que la protección IP65 mejora la durabilidad. Pesando 100 g, funciona a ≤6000 rpm en -30 ° C a +90 ° C, adecuado para entornos hostiles. El diseño robusto y la conectividad flexible del codificador lo convierten en una opción práctica para el posicionamiento de precisión en varias aplicaciones de automatización.
| Elementos | Parámetros básicos | |
| Dimensiones externas | Diámetro externo: 30 mm | |
| Espesor: 30 mm | ||
| Diámetro del eje: 4 mm (tipo D) | ||
| Tipo de codificador | Codificador incremental | |
| Resolución | 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 500; 512; 600; 625; 720; 1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500 | |
| Fase de salida | Fase A, B, Z, A-, B-, Z- | |
| Voltaje de suministro | DC5V: DC8-30V | |
| Outlettype | Cable fuera del lado | |
| Cable de la parte posterior | ||
| Modo de salida | NPN y PNP | |
| Salida de voltaje | ||
| Push-Pull Salida | ||
| Salida de diferencia (TTL, HTL, RS422) | ||
| Temperatura ambiental | Temperatura de funcionamiento: -20 ~+80 ° (no glaseado) | |
| Temperatura de almacenamiento: -25 ~+85 ° (no glaseado) | ||
| Humanidad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) | |
| Grado de protección | IP50 | |
| Longitud del cable | 1000 mm | |
| Caparazón | Aluminio fundido | |
| Corriente de consumo | 100 mA MAX | |
| Carga del eje | Radial: 10n; Axial: 5n | |
| Velocidad | 5000 rpm | |
| Fuerza de aislamiento | AC500V 60S | |
| Resistencia a aislamiento | 10mΩ | |
| Relación de marca a espacio | 45% a 55% | |
| Frecuencia de resonía superior | 100 khz máximo | |
| Material de concha | Aluminio fundido | |
| Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) | |
| GND | no conectarse al codificador | |
| Material de eje | Acero inoxidable | |
| Vibración (soportar) | Amplitud 0.75 mm, 10-55Hz, 2 horas para la dirección x/y/z individualmente | |
| Choque (soportar) | 49/m/s2,11ms tres veces para la dirección x, y, z individualmente | |
| paquete | Caja de cartón | |
| Peso neto | 60g (con paquete) | |
| Proceso de dar un título | Ceñudo | |
Shanghai Hengxiang Optical Electronics Co., Ltd. es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión. Tenemos una capacidad de desarrollo y desarrollo independiente maduro, que permite personalizar la producción de modelos exclusivos basados en las necesidades de los nuevos productos de tecnología de desarrollo. Fundamos en 2001 y exportamos productos a nacionales y en el extranjero después de 21 años de sedimentación. Nuestra empresa participó principalmente en el codificador, la lente óptica, los productos de germanio, etc. El control estricto de la calidad del producto y la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven al ascensor, motor, CNC, textil, robot, energía eólica, médico, equipos de línea de ensamblaje y otras industrias de tecnología de automatización.
Nos centramos en ser una marca bien conocida en el campo de los codificadores ópticos de precisión y el objetivo de ser un líder en codificadores internacionales de precisión.
'Precisión en la detección de una vida en ciencia ficción.
