Codificador absoluto SM58 de eje sólido único de una vuelta y de múltiples vueltas

Introducción al codificador absoluto multivuelta SM58 (eje sólido)

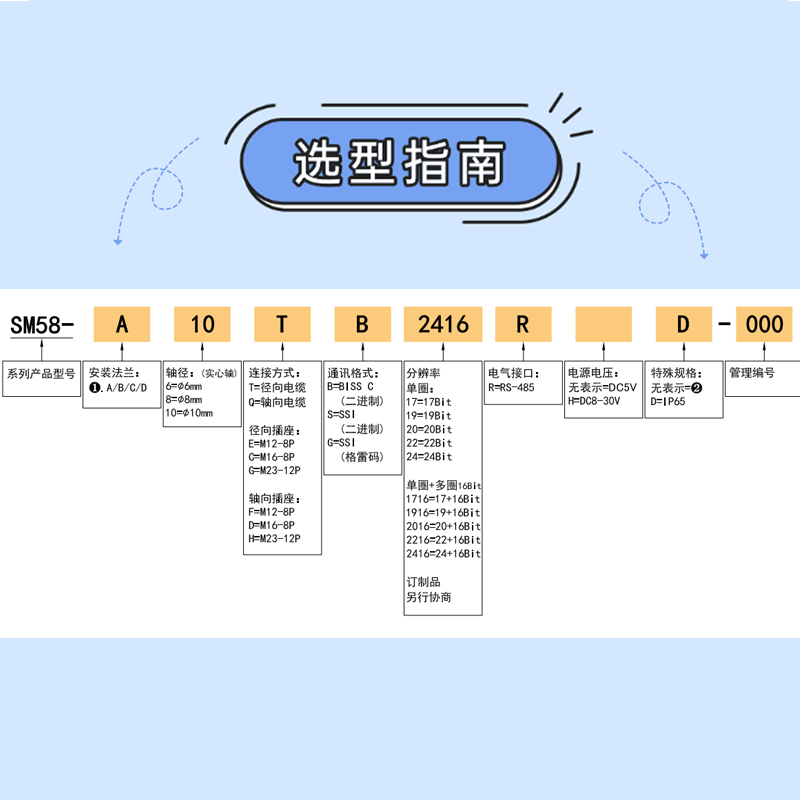

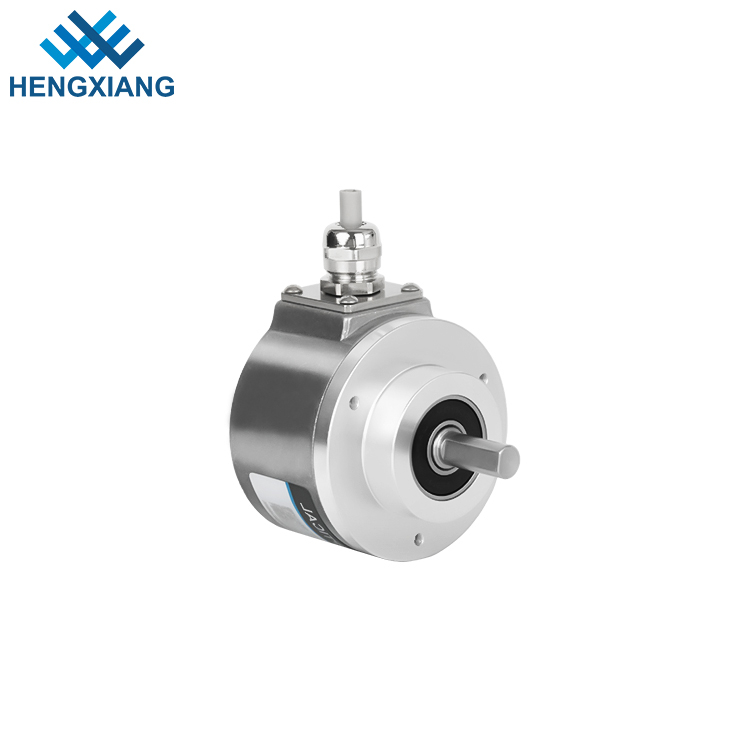

El SM58 es un codificador absoluto multivuelta con un eje sólido y un diseño de carcasa resistente, que aprovecha la tecnología de reflexión fotoeléctrica sin contacto (código M). Está diseñado para escenarios de posicionamiento de movimientos mecánicos de alta intensidad, presentando una estructura compacta, alta seguridad y un grado de protección máximo de IP65. Este codificador destaca por su precisión, ya que ofrece 24 bits de información de posición de una sola vuelta (ampliable hasta 32 bits) y admite el registro de datos de posición de varias vueltas de hasta 24 bits sin cortes de energía. Es ampliamente aplicable en motores, ascensores, textiles, embalajes, CNC y otros campos de control de automatización.

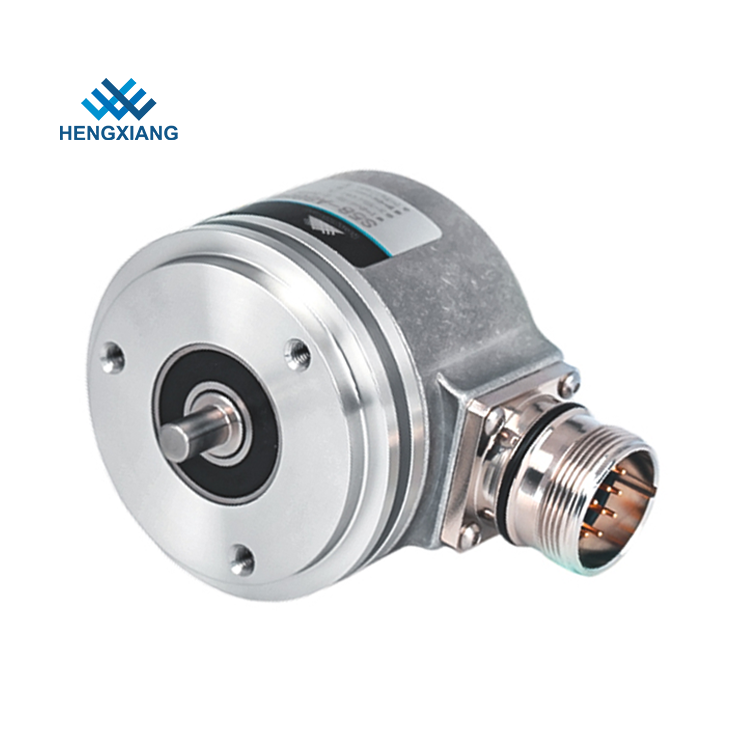

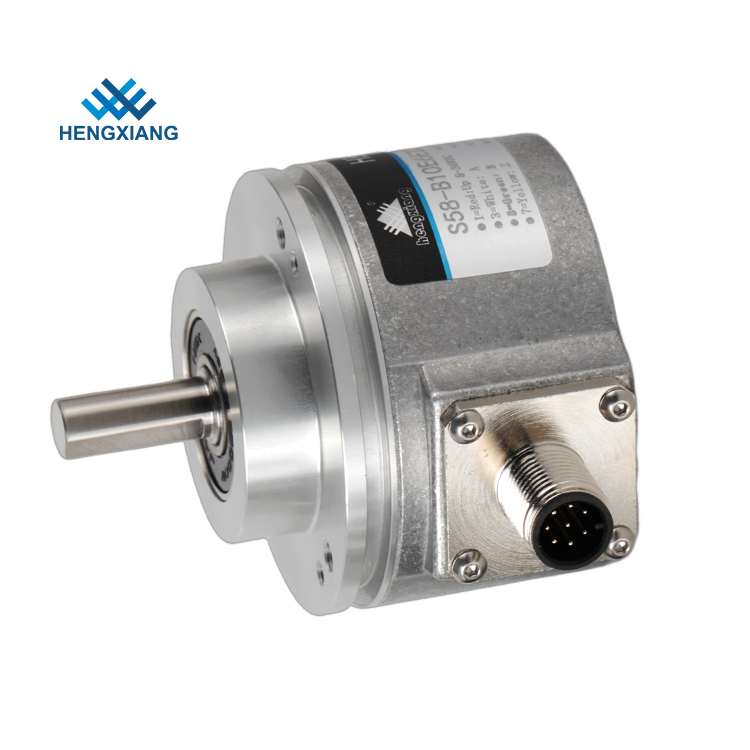

En términos de especificaciones físicas, el SM58 tiene un diámetro externo de 58 mm y un espesor que oscila entre 36 mm y 40 mm, con diámetros de eje disponibles de 6 mm, 8 mm y 10 mm (eje sólido tipo D, fabricado en acero inoxidable). Se proporcionan cuatro opciones de brida de montaje: Tipo A (brida de sujeción, collar de 36 mm, 3-M3 con PCD de 48 mm), Tipo B (brida de sujeción, collar de 56 mm, 4-M4 con PCD de 66 mm), Tipo C (brida sincronizada, collar de 36 mm, 3-M3 y 3-M4 con PCD de 48 mm) y Tipo D (brida sincronizada, collar de 50 mm, 3-M4 con PCD 42 mm). Los métodos de conexión incluyen cable (longitud estándar de 1000 mm, extensible hasta 100 m con personalización marcada como número C+) y enchufe (enchufe macho M12/M16/M23), y el codificador pesa aproximadamente 420 g.

Para rendimiento y funcionalidad, el SM58 admite interfaces de comunicación BiSS_C y SSI (compatible con RS422, utilizando cables diferenciales de par trenzado para transmisión de señal y potencia). Su frecuencia de reloj de comunicación alcanza hasta 10MHz para BiSS y 5MHz para SSI, con un período de muestreo de posición absoluta de ≤75ns y una velocidad de actualización de posición interna de una sola vuelta de 15000kHz. Ofrece una precisión de ±80', una velocidad de respuesta de 6000 min⁻¹ y una velocidad permitida de ≤6000 rpm (restringida por límites mecánicos). La fluctuación de los datos de posición es de ±2@18 Bits/r, lo que garantiza una detección de posición estable y confiable.

Las especificaciones eléctricas incluyen dos opciones de voltaje de suministro: DC5V (4.75V-5.5V) y DC8-30V (7.75V-32V), con una corriente de suministro máxima de 120mA. Se admite un voltaje de respaldo (3,0 V-4,2 V, típico 3,6 V), que consume una corriente de respaldo máxima de 35 μA para mantener los datos de varias vueltas sin energía. Las clasificaciones máximas absolutas cubren una temperatura de almacenamiento de -40 °C y una temperatura de unión de -50 °C.

Mecánicamente, el codificador tiene un par de arranque de <0,05 Nm (IP50) y <0,1 Nm (IP65) a +20°C, un momento de inercia inferior a 3×10⁻⁶ kg·m² y puede soportar cargas radiales de 60 N y cargas axiales de 20 N. La carcasa está hecha de aleación de aluminio para mayor durabilidad.

Los parámetros ambientales incluyen un rango de temperatura de funcionamiento y almacenamiento de -40 °C a +95 °C, humedad de funcionamiento y almacenamiento de 35-85 % RH (sin condensación), resistencia a la vibración (amplitud 1,52 mm, 5-55 Hz, 2 horas por dirección X/Y/Z) y resistencia a golpes (980 m/s², 11 ms, tres veces por dirección X/Y/Z), con grados de protección IP50 e IP65.

Los accesorios recomendados incluyen acoplamientos tipo cruz (serie M) y acoplamientos tipo diafragma (serie W) con modelos y números de pedido específicos, así como cartones de montaje (3 piezas por juego, modelo 58C66, número de pedido 03700733, fabricados en aleación de aluminio).

Al utilizar el SM58, tenga en cuenta las siguientes precauciones: Evite operar más allá de los límites de temperatura/humedad, cambios rápidos de temperatura, ambientes con gases corrosivos/inflamables y contacto con polvo, sal, polvo metálico, agua, aceite o medicamentos. Evite vibraciones y golpes excesivos. Durante la instalación, evite una presión excesiva sobre los componentes eléctricos, realice evaluaciones electrostáticas, separe los cables del codificador de los cables de alimentación del motor, conecte a tierra los cables FG de los motores/dispositivos mecánicos y garantice una conexión a tierra efectiva de los cables de blindaje (no conectados al codificador). Para el cableado, opere dentro del voltaje de suministro especificado (teniendo en cuenta la caída de voltaje debido a la longitud del cable), evite el encaminamiento con otras líneas eléctricas en el mismo conducto o agrupaciones en paralelo, use pares trenzados y no aplique fuerza excesiva a los cables para evitar daños.
