Eje hueco
80mm
22mm
14/15/19/20/24 mm
17-24 bits
Absoluto de una sola vuelta, Absoluto-multivuelta
IP50
biss-c, SSI
No
| Cantidad: | |
|---|---|

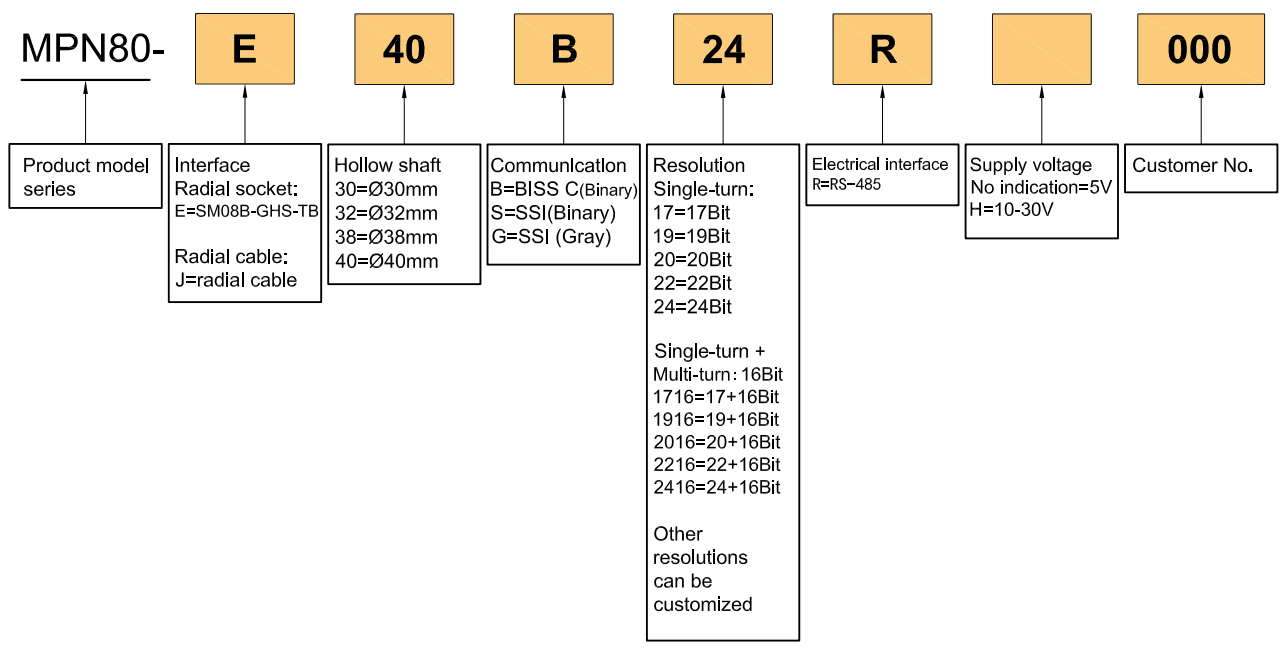

MPN80
| Elementos | Parametros basicos |
| Marca | Hengxiang |
| Tipo de codificador | codificador absoluto |

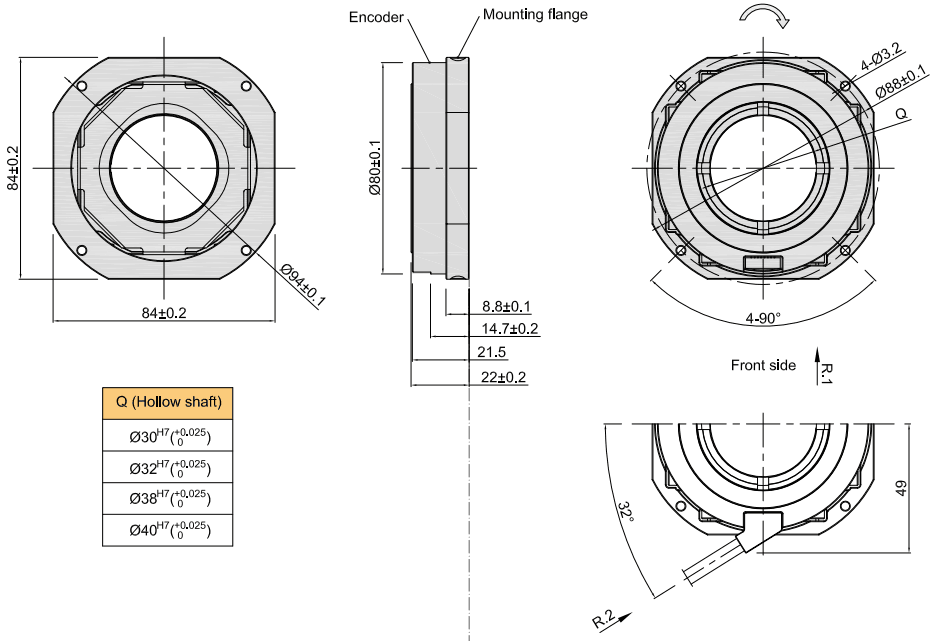

| Diámetro externo | 80 mm (brida de montaje 94 mm) |
| Espesor | 22mm |
| Tipo de eje hueco | A través del orificio |
| Diámetro del eje hueco | 30 mm;32 mm;38 mm;40mm |
| Resolución | una sola vuelta: 17 bits, 19 bits, 20 bits, 22 bits, 24 bits |
| multivuelta: 1716=17+16Bit, 1916=19+16Bit, | |
| 2016=20+16 bits, 2216=22+16 bits, 2416=24+16 bits | |
| Interfaz | E=SM08B-GHS-TB ；J=cable radial |
| Comunicación | B=BISS-C;S=SSI |
| Conexión eléctrica | R=RS-485 |
| Modo de salida | M=varias vueltas |
| S=una sola vuelta | |
| Principio reflexivo | Fotoeléctrico sin contacto |
| Exactitud | ±80' |
| Velocidad de respuesta | Acción normal: 6000min-1 |
| Ruido de señal de posición RMS | ±2@18 bits/r |
| Frecuencia del reloj de comunicación | ≤10MHz(BISS) o ≤5MHz(SSI) |
| Tiempo de empezar | valor típico: 13 ms |
| Período de muestreo de posición absoluta | ≤75 ns |
| Velocidad permitida | ≤32200 r/min (restringido por límite de velocidad mecánico) |
| Cable | Cable de par trenzado |
| Longitud del cable | 200 mm-10000 mm |
| Conexión mecánica | Bloqueo de anillo con eje, conexión fija con placa de resorte flexible |
| Par inicial | menos de 60×10-3 Nm |
| momento de inercia | menos de 80×10-6 kg.m2 |
| Carga del eje | radiales 30N;axiales 20N |
| velocidad de giro | ≤5000rpm |
| Material de la cáscara | Aleación de aluminio |
| Temperatura ambiental | Funcionamiento: -20~+95℃;Almacenamiento: -25~+95℃ |
| Humedad ambiental | Funcionamiento y almacenamiento: 35~85%RH (sin condensación) |
| Vibración | Amplitud 1,52 mm, 5~55 HZ, 2 h para dirección X, Y, Z individualmente |
| Choque | 980m/s2 11ms, tres veces para dirección X,Y,Z individualmente |
| Proteccion | IP50 |
| Peso neto | Alrededor de 360g |
