Eje hueco
35mm
11 mm
6 mm
17-24 bits
Vuelto único, Absoluto-cambio
Ninguno
biss-c, SSI, RS485
No
| Cantidad: | |
|---|---|

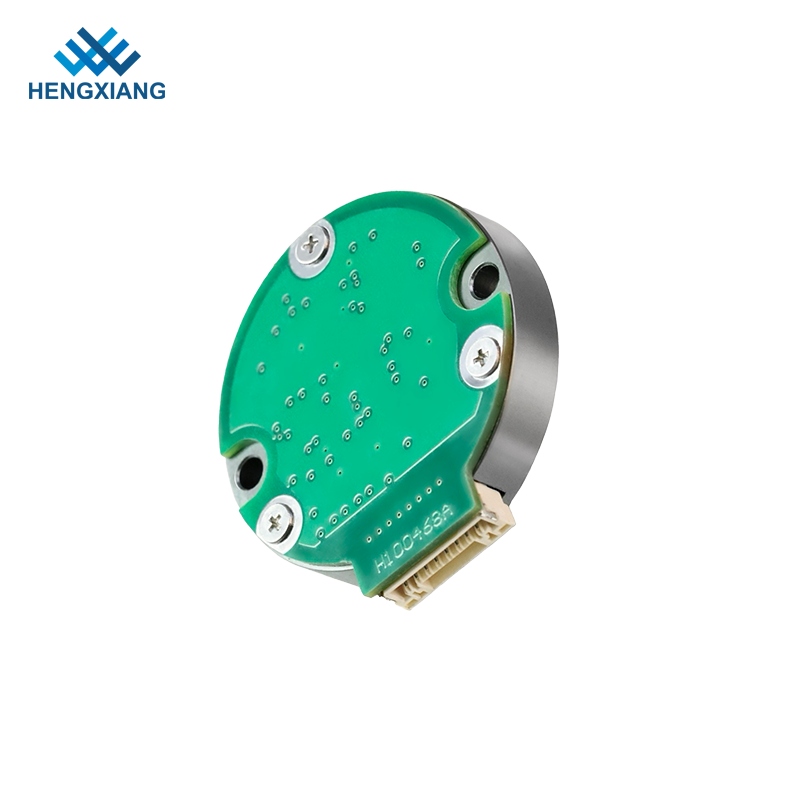

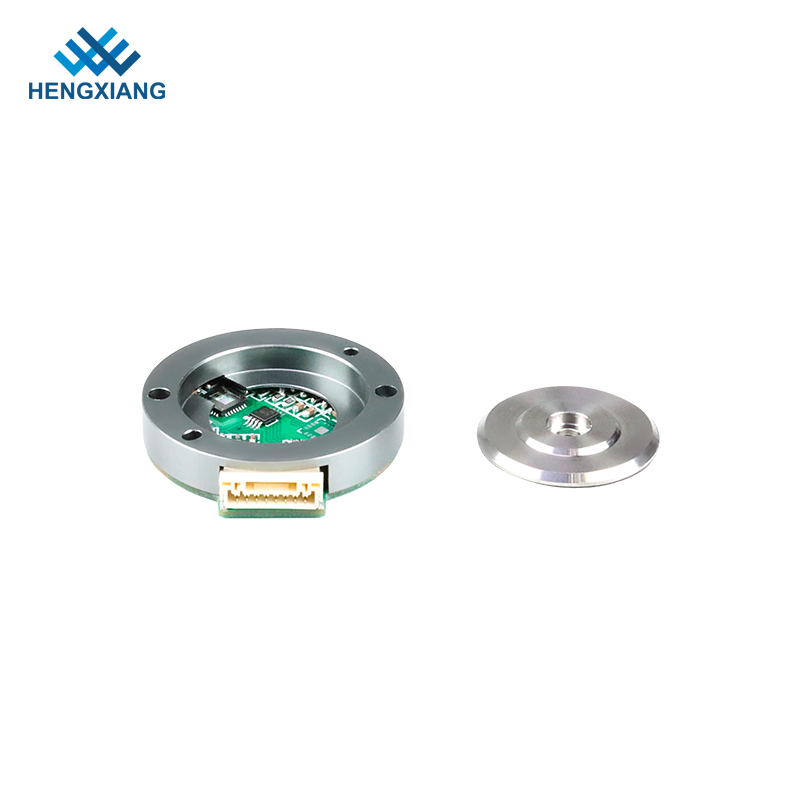

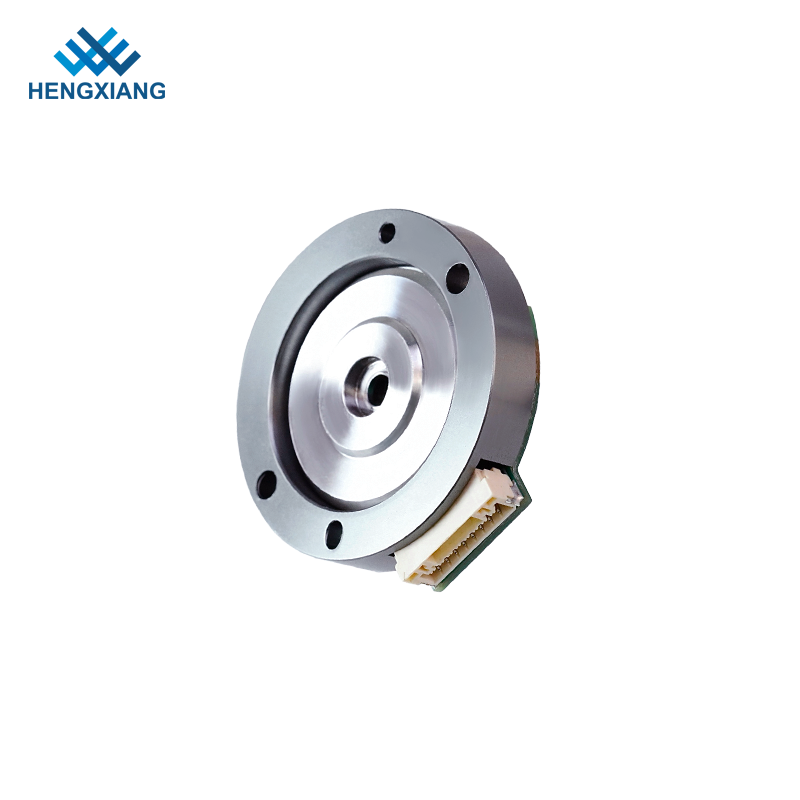

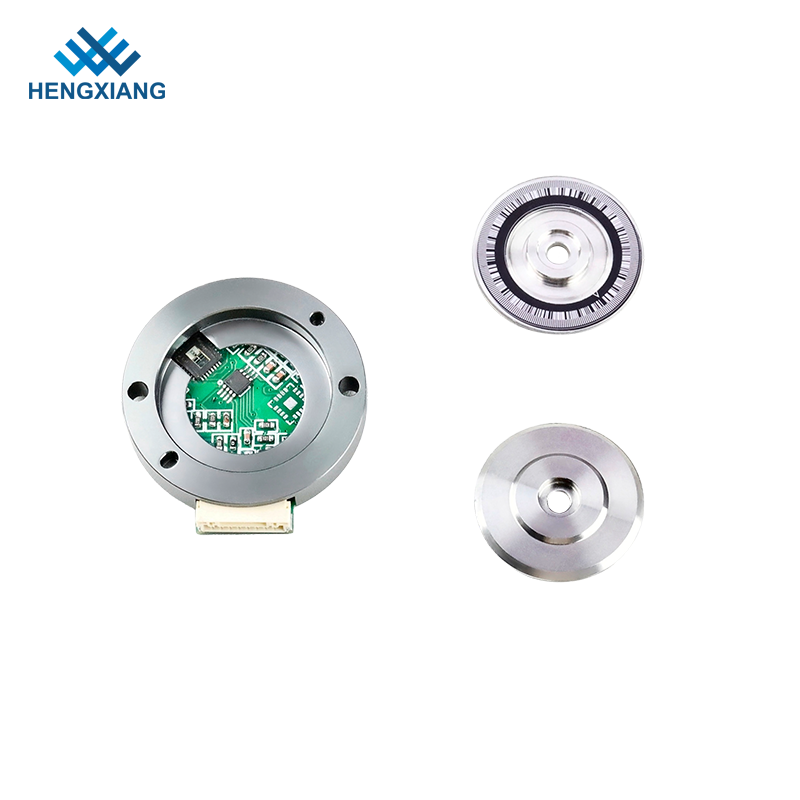

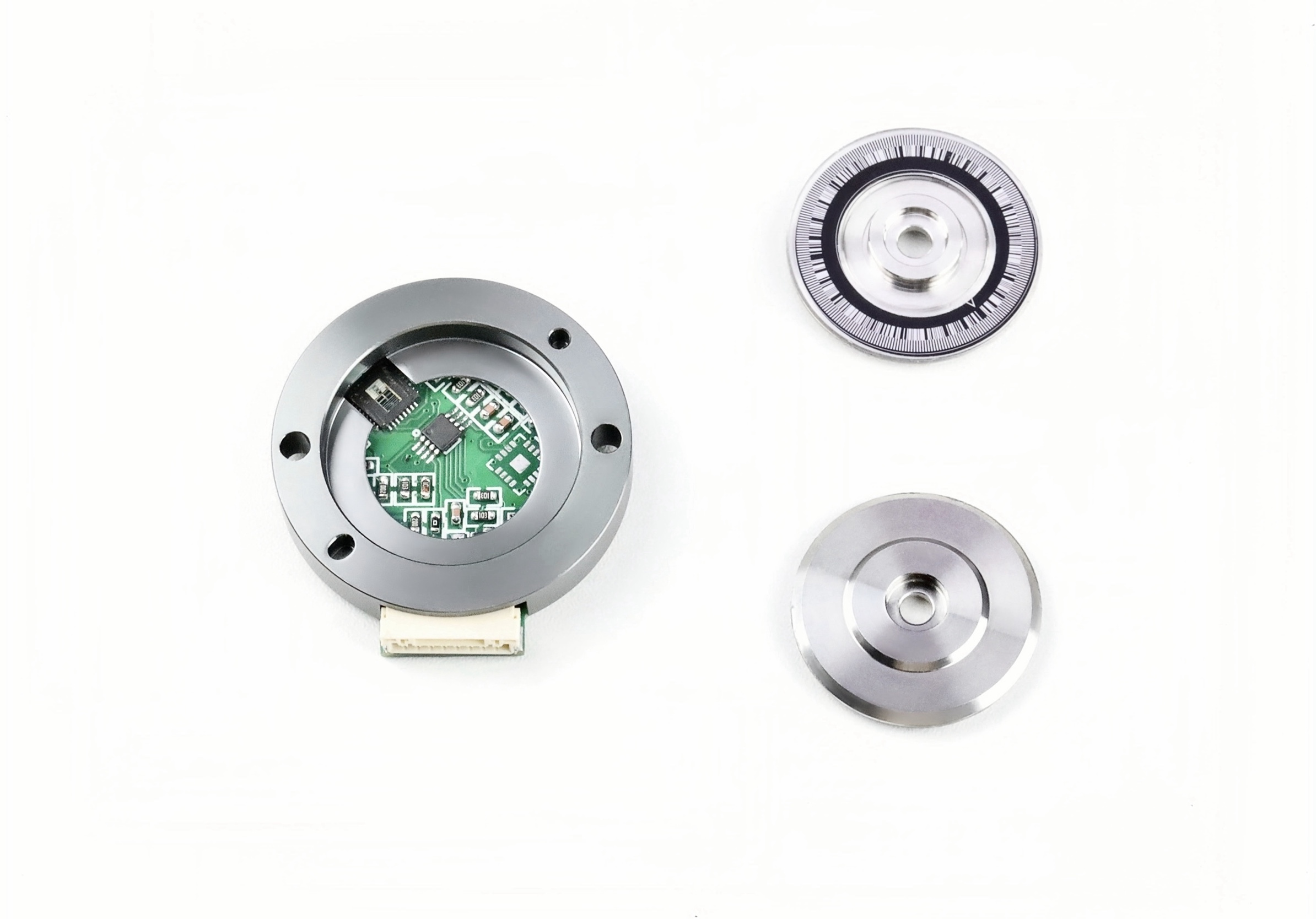

ZM35 Multi-girnting sin rodamiento absoluto (eje ciego) codificador de giro único y múltiple con estructura extra delgada
El ZM35 es un codificador fotoeléctrico absoluto sin rodamiento múltiple de alta precisión con un diseño de eje ciego, ideal para aplicaciones industriales limitadas por el espacio. Con un perfil ultra delgado (OD de 35 mm, grosor de 11.8 mm) y un eje de 6 mm, ofrece 24 bits de resolución de vuelta única (expandible a 32 bits) y hasta 24 bits de datos de posición múltiples, asegurando un control de movimiento preciso. Su principio de reflexión fotoeléctrica sin contacto garantiza la confiabilidad, mientras que interfaces como Biss_C y SSI permiten una integración perfecta con servomotores, robots y otros sistemas de automatización. Con una estructura compacta resistente, la precisión ± 80 'y el soporte para la grabación de datos múltiples de encendido apropiado, el ZM35 (que pesa ~ 80 g) funciona en entornos de -40 ℃ a 95 ℃. Disponible con conexiones de cable o cebo, es una opción versátil para exigir necesidades de automatización industrial.
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador absoluto |

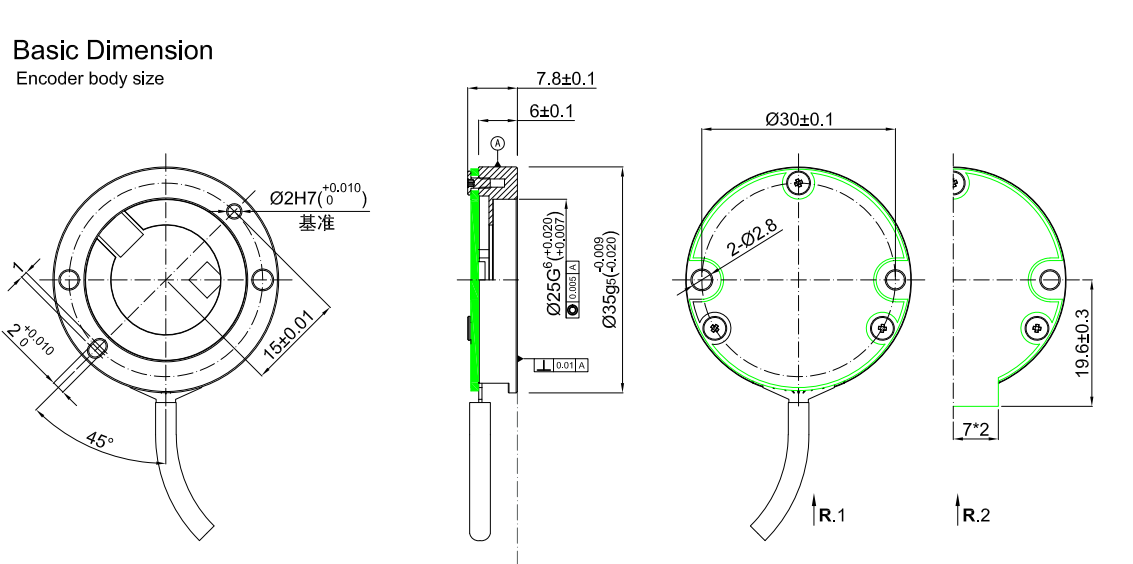

| Diámetro exterior | 35 mm |
| Espesor | 11.8 mm |
| Tipo de eje hueco | Agujero ciego |
| Diámetro de eje hueco | 6 mm |
| Resolución | 17 bits, 19bit, 20 bits, 22bit, 24 bits, se pueden ampliar a 32 bits |
| Comunicación | Biss-c; SSI |
| Conexión eléctrica | Zócalo radial; cable radial |
| Modo de salida | Giro único (binario y gris); múltiple giro (binario y gris) |
| Principio de escaneo | Fotoeléctrico |
| Exactitud | ± 80 ' |
| Velocidad de respuesta | Acción normal: 6000min |
| RMS Posición de ruido de señal | ± 2@18 bits/r |
| Frecuencia de reloj de comunicación | ≤10MHz (biss) o ≤ 5MHz (SSI) |
| Hora de inicio | Valor típico: 13 ms |
| Período de muestreo de posición absoluta | ≤75 ns |
| Velocidad permitida | ≤32200 r/min (restringido por límite de velocidad mecánica) |
| Longitud del cable | 200 mm-10000 mm |
| Conexión mecánica | Bloqueo de anillo al eje, conexión de acero fijada a la plataforma del motor |
| Par de arranque | Menos de 9.8 × 10-3 nm |
| Momento inercial | Menos de 6.5 × 10-6 kg.m2 |
| Carga del eje | Radial 20n; Axial 10n |
| Velocidad | ≤3000 rpm |
| Material de concha | Aluminio |
| Peso | Alrededor de 80 g |
| Temperatura ambiental | Operación: -40 ~+95 ℃; Almacenamiento: -40 ~+95 ℃ |
| Humedad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
| Vibración | Amplitud 1.52 mm, 5 ~ 55Hz, 2h para la dirección x, y, z individualmente |
| Choque | 490m/s2 11ms, tres veces para la dirección x, y, z individualmente |
| Protección | ninguno |
