Eje hueco
55mm
16.2 mm
14/15/19/20/24 mm
17-24 bits
Vuelto único
IP50
biss-c, SSI, RS485
No
| Cantidad: | |
|---|---|

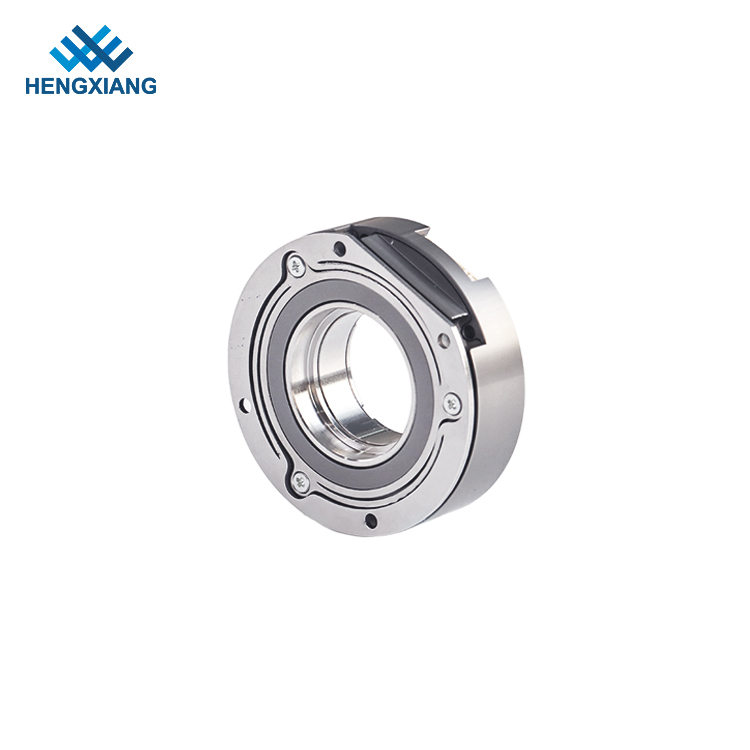

MPB55
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador absoluto |

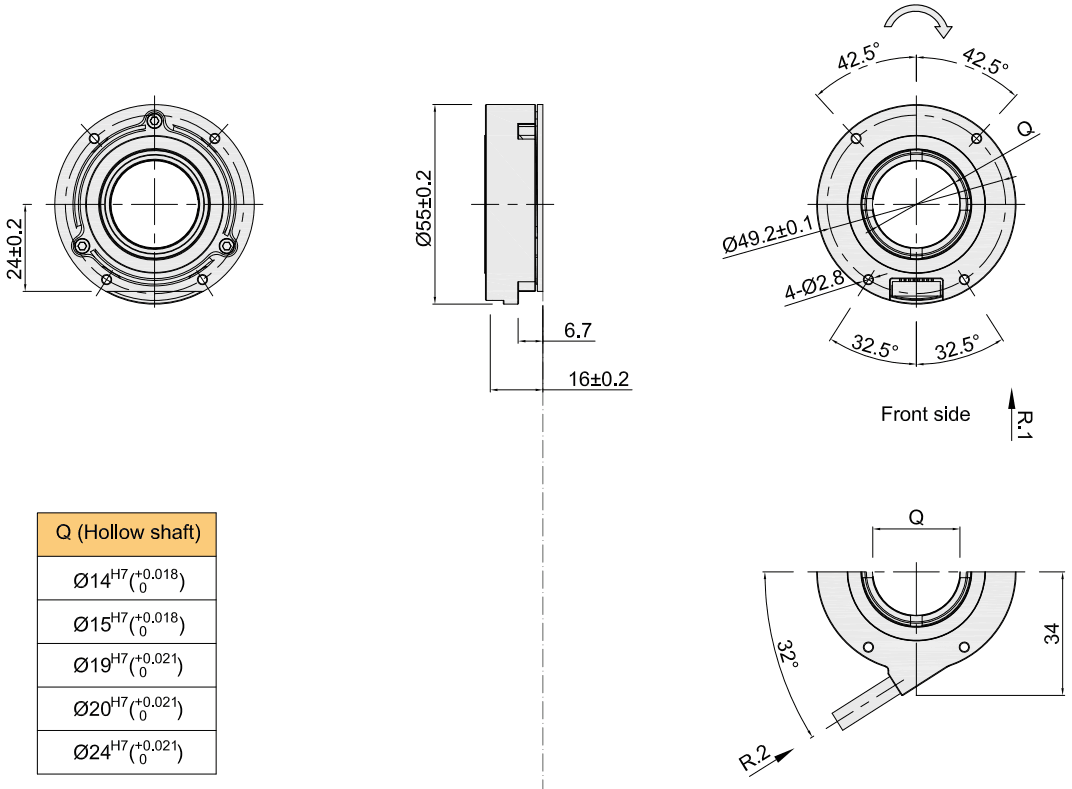

| Diámetro exterior | 55 mm |
| Espesor | 16 mm |
| Dimensión de instalación | 49.2 mm |
| Tipo de eje hueco | A través del agujero |
| Diámetro de eje hueco | 14 mm; 15 mm; 19 mm; 20 mm; 24 mm |
| Resolución | Curno único: 17bit, 19bit, 20 bits, 22 bits, 24 bits |
| Multi-giro: 1716 = 17+16 bits, 1916 = 19+16 bits, | |
| 2016 = 20+16 bits, 2216 = 22+16bit, 2416 = 24+16 bits | |
| Comunicación | Biss-c; SSI |
| Conexión eléctrica | Zócalo radial |
| Modo de salida | Multi-giro (binario y gris) |
| Giro único (binario y gris) | |
| Principio de escaneo | Fotoeléctrico |
| Exactitud | ± 80 ' |
| Velocidad de respuesta | Acción normal: 6000min |
| RMS Posición de ruido de señal | ± 2@18 bits/r |
| Frecuencia de reloj de comunicación | ≤10MHz (biss) o ≤ 5MHz (SSI) |
| Hora de inicio | Valor típico: 13 ms |
| Período de muestreo de posición absoluta | ≤75 ns |
| Velocidad permitida | ≤32200 r/min (restringido por límite de velocidad mecánica) |
| Cable | Cable de emparejamiento retorcido diferencial |
| Longitud del cable | 200 mm-10000 mm |
| Conexión mecánica | Bloqueo de anillo al eje, conexión de acero fijada a la plataforma del motor |
| Par de arranque | Menos de 9.8 × 10-3 nm |
| Momento inercial | Menos de 6.5 × 10-6 kg.m2 |
| Carga del eje | Radial 20n; Axial 10n |
| Velocidad | ≤4000 rpm |
| Material de concha | Aluminio |
| Peso | alrededor de 150 g |
| Temperatura ambiental | Operación: -20 ~+95 ℃; Almacenamiento: -25 ~+95 ℃ |
| Humedad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
| Vibración | Amplitud 1.52 mm, 5 ~ 55Hz, 2h para la dirección x, y, z individualmente |
| Choque | 980m/S2 11ms, tres veces para la dirección x, y, z individualmente |
| Protección | IP50 |
