Eje sólido
58mm
40 mm
6/8/10 mm
5-12 bits
Vuelto único
IP65, IP50
Paralelo, PNP, PNP
No
| Cantidad: | |
|---|---|

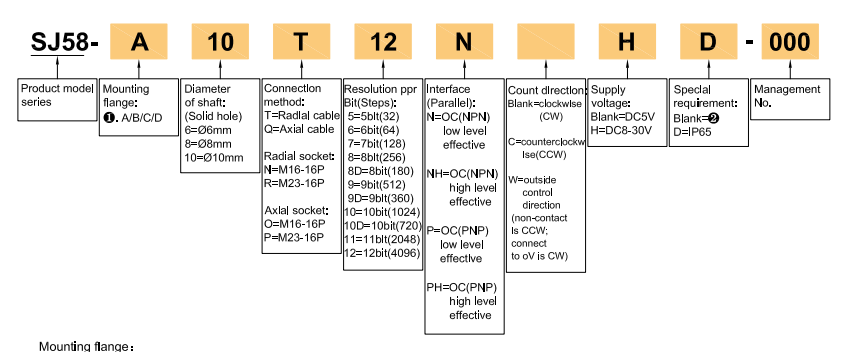

| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | codificador absoluto |

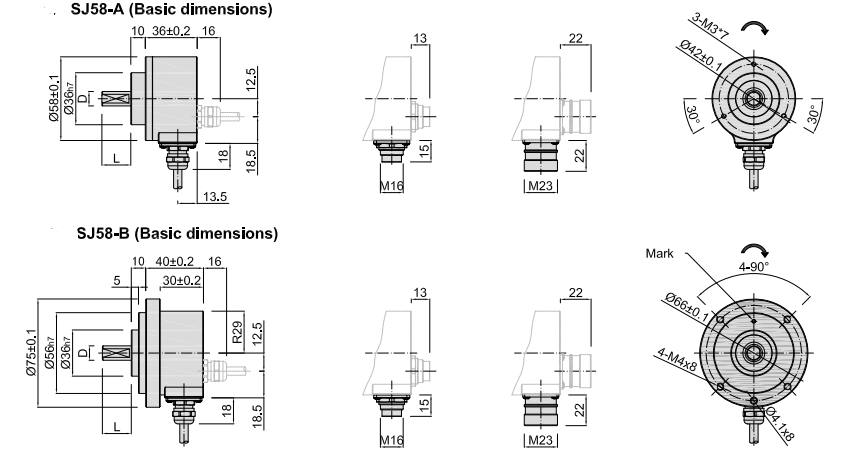

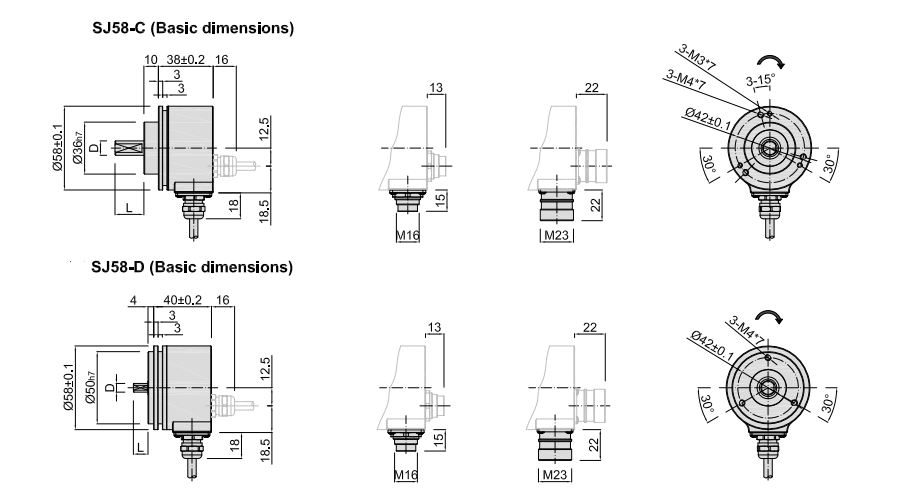

| Diámetro exterior | 58 mm |
| Espesor | 36-40 mm |
| Tipo de eje | eje sólido |
| Diámetro del eje cónico | 6 mm; 8 mm; 01 mm |
| Bit (pasos) | 5 bit; 6 bit; 7 bit; 8 bits; 9 bits; 10 bit; 11 bit; 12 bits |
| Voltaje de suministro | DC5V ； DC8-30V |
| Outlettype | cable radial |
| zócalo radial | |
| Cable axial | |
| Enchufe axial | |
| Dirección de conteo | sinistrórsum |
| dirección de control exterior | |
| dextrorso | |
| Interfaz | NPN/PNP bajo de nivel efectivo |
| NPN/PNP Alto nivel efectivo | |
| Grado de protección | IP50; IP65 |
| Longitud del cable | 1m (la longitud del cable podría agregarse adecuadamente por |
| requiere, pero necesita el pago individualmente) | |
| Corriente de consumo | 100 mA MAX |
| Frencency de respuesta superior | 100 kHz |
| Onda permitida | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| Código de salida | código gris |
| Precisión | 360/(resolución x 4) |
| Fuerza de aislamiento | AC500V 60S |
| Resistencia a aislamiento | 10mΩ |
| GND | no conectarse al codificador |
| Intertia Moment | Menos de 3x 10-6kg.m2 |
| Carga del eje | Radial 60n; Axial 40n |
| Top Rev | 6000 rpm; IP65≤4000 rpm |
| Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) |
| Temperatura ambiental | Operación: -40 ～+95 ° C ； Almacenamiento: -40 ～+95 ° C |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 49m/s2, tres veces para la dirección x, y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | Aluminio fundido |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 420 g (con paquete) |
