Eje hueco
60mm
40 mm
6/8/10/12/14/15 mm
100-5000PPR
Codificador incremental
IP65
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

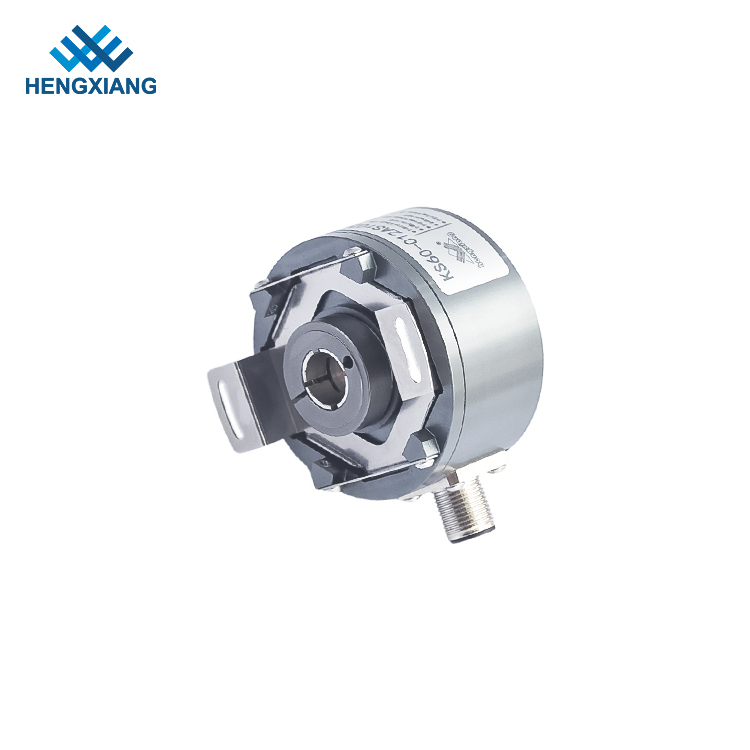

K60
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador incremental |

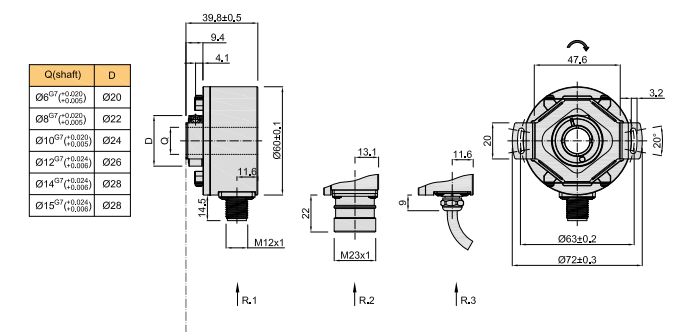

| Diámetro exterior | 60 mm |
| Espesor | 40 mm |
| Dimensión de instalación | 63 mm |
| Tipo de eje hueco | a través del agujero |
| Diámetro de eje hueco | 6 mm, 8 mm, 10 mm, 12 mm; 14 mm; 15 mm |
| Resolución | 9; 20; 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; |
| 720; 750; 800; 900; 1000; 1024; 1200; 1440; 1500; 1800; 2000; | |
| 2048; 2400; 2500; 3000; 3600; 4000; 4096; 4800; 5000; 8000; | |
| 8192; 10000; 16000; 16384; 20000; 32000; 32768; 40000; 46080; 48000; 65536 | |
| Fase de salida | Fase A, B, Z A- B- Z- |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Voltaje de suministro | DC5V; DC8-30V |
| Outlettype | Cable fuera del lado |
| Cable de la parte posterior | |
| Modo de salida | NPN/PNP (salida del colector abierto) |
| Salida de voltaje | |
| Push-Pull Salida | |
| TTL (DC5V, 26LS31) | |
| TTL (DC5V, 26C31) | |
| HTL (DC8-30V) | |
| Temperatura ambiental | Temperatura de funcionamiento: -40 ~+90 ° |
| Temperatura de almacenamiento: -40 ~+95 ° | |
| Humanidad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
| Caparazón | Aleación de aluminio |
| Corriente de consumo | 120 mA max |
| Carga del eje | Radial: 40n; Axial: 20n |
| Top Rev | ≤5000 rpm |
| Fuerza de aislamiento | AC500V 60S |
| Resistencia a aislamiento | 10mΩ |
| Relación de marca a espacio | 45% a 55% |
| Frecuencia de resonía superior | 300 khz max |
| Material de concha | Aleación de aluminio |
| Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) |
| GND | no conectarse al codificador |
| Material de eje | Acero inoxidable |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para la dirección x/y/z individualmente |
| Choque (soportar) | 490m/s2,11 ms tres veces para la dirección x, y, z individualmente |
| Grado de protección | IP65 |
| Longitud del cable | 1000 mm |
| par de arranque | menos de 9.8x10-3 nm |
| Intertia Moment | Menos de 6.5x 10-6kg.m2 |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 350 g (con paquete) |
| Proceso de dar un título | Ceñudo |
