Eje hueco
130mm
39 mm
48/52/55/60/65/70 mm
1024-10000PPR
Codificador incremental
IP50
TTL, HTL, Empujar tirar
No
| Cantidad: | |
|---|---|
Salida de voltaje
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador incremental |
| Diámetro exterior | 130 mm |
| Espesor | 39 mm |

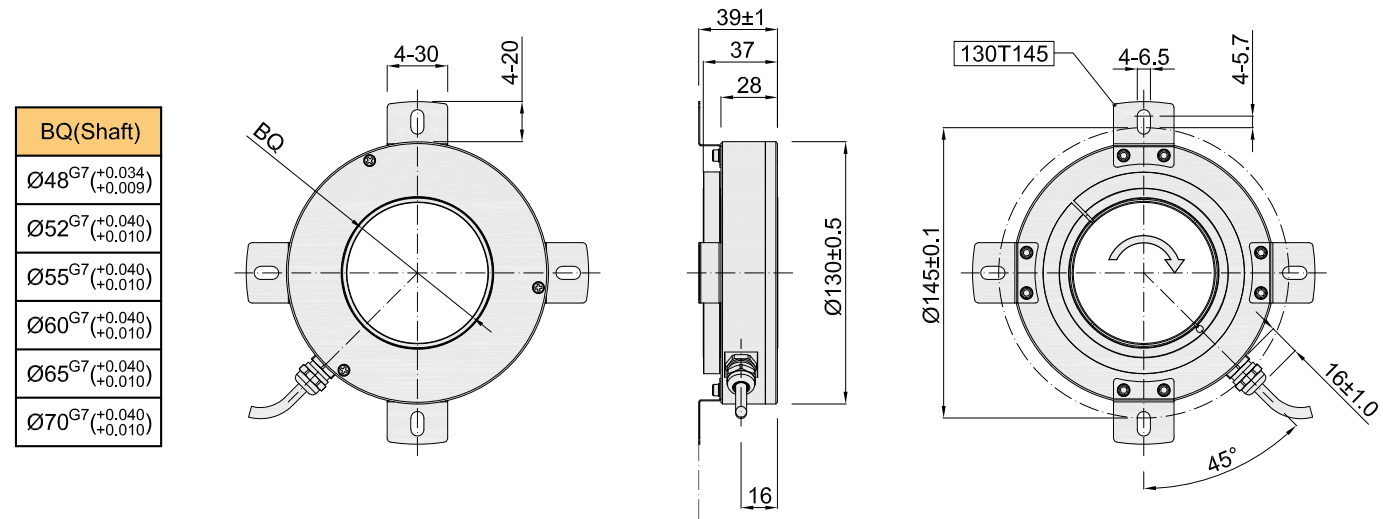

| Dimensión de instalación | R72.5 mm (placa de resorte 130T145) |
| Tipo de eje hueco | A través del agujero (anillo de sujeción en el anterior) |
| Diámetro de eje hueco | 48 mm, 55 mm, 60 mm; 65 mm; 70 mm |

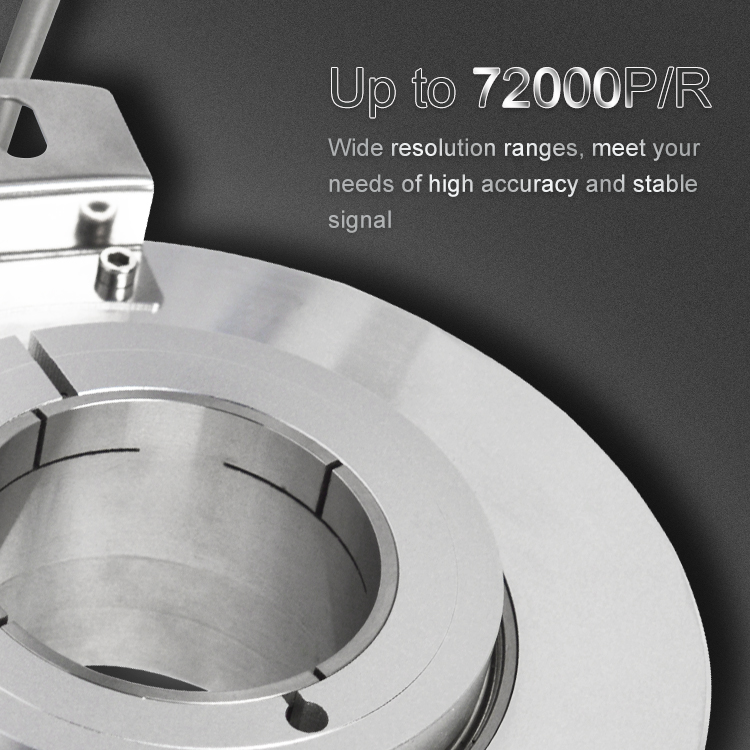

| Resolución | 1024; 2048; 4096; 8192; 16384; 32768; 65536; 72000; 131072; 144000 |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z- |
| Voltaje de suministro | DC5V; DC8-30V |
| Outlettype | Cable radial |
| Modo de salida | OC (NPN/PNP) |
 K130 | |
| Push-Pull Salida | |
| Línea Drive (26LS31) TTL | |
| Line Drive (DC8-30V) HTL | |
| Corriente de consumo | 120 mA max |
| Frencency de respuesta superior | 300 kHz |
| Resistencia a aislamiento | 10mΩ |
| GND | no conectarse al codificador |
| Relación de marca a espacio | 45% a 55% |
| par de arranque | Menos de 300 x 10-3 nm |
| Intertia Moment | Menos de 220x 10-6kg.m2 |
| Carga del eje | Radial 90n; Axial 60n |
| Top Rev | 3000 rpm |
| Temperatura ambiental | Operación: -20 ～+80 ° ； Almacenamiento: -25 ～+85 ° |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Vibración (soportar) | Amplitud 1.52 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 1960m/S2 (200g), 11 ms tres veces para la dirección x, y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | aleación de aluminio |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Grado de protección | IP50 |
| Longitud del cable | 1m (la longitud del cable podría agregarse adecuadamente por |
| requiere, pero necesita el pago individualmente) | |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 1200 g (con paquete) |
Shanghai Hengxiang Optical Electronics Co., Ltd. es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión. Tenemos una capacidad de desarrollo y desarrollo independiente maduro, que permite personalizar la producción de modelos exclusivos basados en las necesidades de los nuevos productos de tecnología de desarrollo. Fundamos en 2001 y exportamos productos a nacionales y en el extranjero después de 21 años de sedimentación. Nuestra empresa participó principalmente en el codificador, la lente óptica, los productos de germanio, etc. El control estricto de la calidad del producto y la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven al ascensor, motor, CNC, textil, robot, energía eólica, médico, equipos de línea de ensamblaje y otras industrias de tecnología de automatización.
Nos centramos en ser una marca bien conocida en el campo de los codificadores ópticos de precisión y el objetivo de ser un líder en codificadores internacionales de precisión.
'Precisión en la detección de una vida en ciencia ficción.
