Eje hueco
50mm
39 mm
8/10/12/14/15 mm
9-48000PPR
Codificador incremental
IP65, IP50
RS422, TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
Sí
| Cantidad: | |
|---|---|
K52
| Elementos | Parámetros básicos | |
| Marca | Hengxiang | |
| Tipo de codificador | Codificador incremental | |

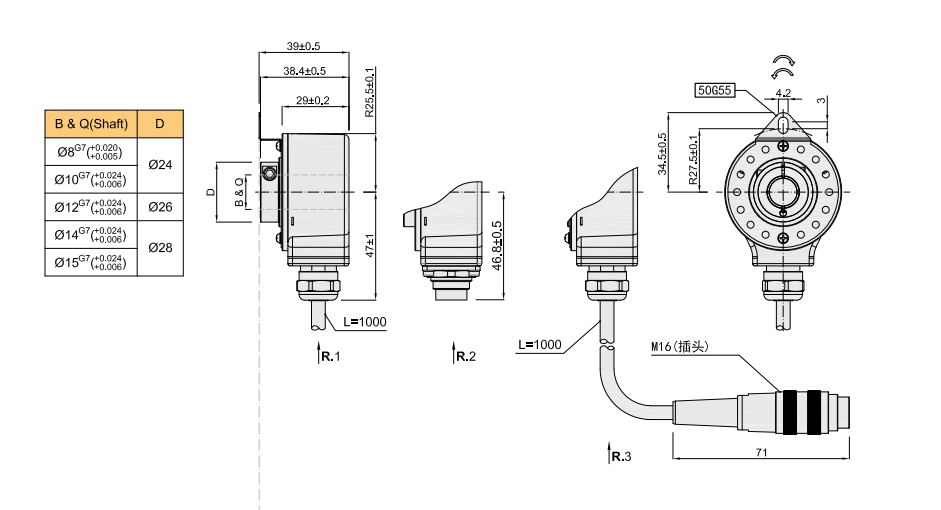

| Diámetro exterior | 51 mm | |
| Espesor | 39 mm | |
| Dimensión de instalación | R27.5 mm (placa de resorte 50T55) | |
| Tipo de eje hueco | a través de agujeros o agujeros ciego | |
| Diámetro de eje hueco | 8 mm, 10 mm, 12 mm; 14 mm; 15 mm | |
| Resolución | 100; 200; 360; 512; 1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600; | |
| 4096; 5000; 5760; 8192; 10000 ； 11520 ； 16384 ； 20000 ； 23040 | ||
| 1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; | ||
| 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6;/8192/8 | ||
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- | |
| Voltaje de suministro | DC5V; DC8-30V | |
| Outlettype | Cable de la parte posterior | |
| Zócalo de atrás | ||
| Cable de la espalda con enchufe | ||
| Modo de salida | NPN/PNP (salida del colector abierto) | |
| Salida de voltaje | ||
| Push-Pull Salida | ||
| TTL (DC5V) 26LS31/26C31 | ||
| La fase TTL (DC5V) ABZ está de vuelta de la fase UVW | ||
| HTL (DC8-30V) | ||
| Corriente de consumo | 120 mA max | |
| Frencency de respuesta superior | 300 kHz | |
| Onda permitida |  ≤3%rms | |
| Voltaje de carga | ≤DC30V | |
| GND | no conectarse al codificador | |
| Relación de marca a espacio | 45% a 55% | |
| par de arranque | menos de 9.8 x 10-3 nm | |
| Intertia Moment | Menos de 6.5x 10-6kg.m2 | |
| Carga del eje | Radial 50n; Axial 30n | |
| Top Rev | ≤3000 rpm; IP65≤2000 rpm; IP65≤1500 rpm (a través del agujero) | |
| Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) | |
| Temperatura ambiental | Operación: -20 ～+80 ° ； Almacenamiento: -25 ～+85 ° | |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) | |
| Vibración (soportar) | Amplitud 1.52 mm, 5-55Hz, 2 horas para tres eje individualmente | |
| Calcetín (soportar) | 490m/s2, 11 ms tres veces para la dirección x, y, z individualmente | |
| Material de eje | Acero inoxidable | |
| Material de concha | Aleación de aluminio | |
| Longitud del cable | 1000 mm (cable con blindaje) | |
| Grado de protección | IP50; IP65 | |
| Longitud del cable | 1m (la longitud del cable podría agregarse adecuadamente por | |
| requiere, pero necesita el pago individualmente) | ||
| Proceso de dar un título | Ceñudo | |
| paquete | Caja de cartón | |
| Peso neto | Alrededor de 310 g (con paquete) | |
