Eje hueco
100mm
38 mm
30/35/38/40/42/45 mm
512-100000PPR
Codificador incremental
IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

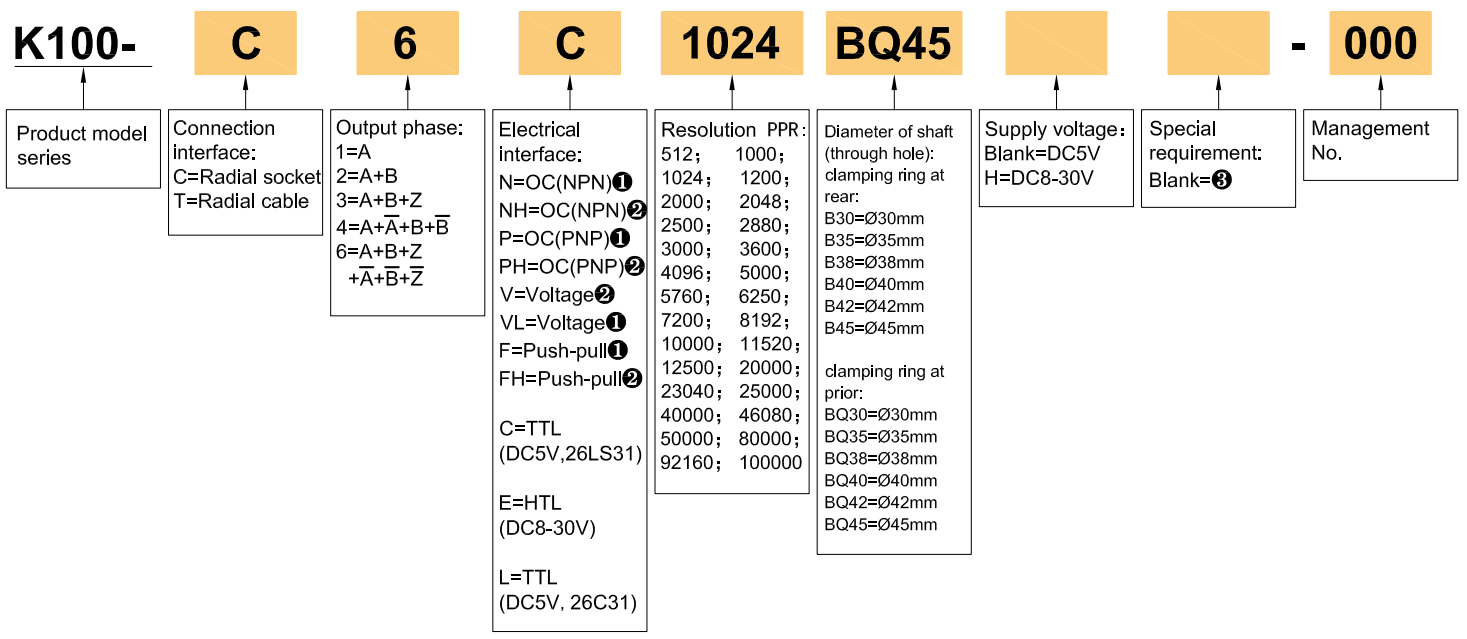

K100
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador incremental |
| Diámetro exterior | 100 mm |
| Espesor | 38 mm |

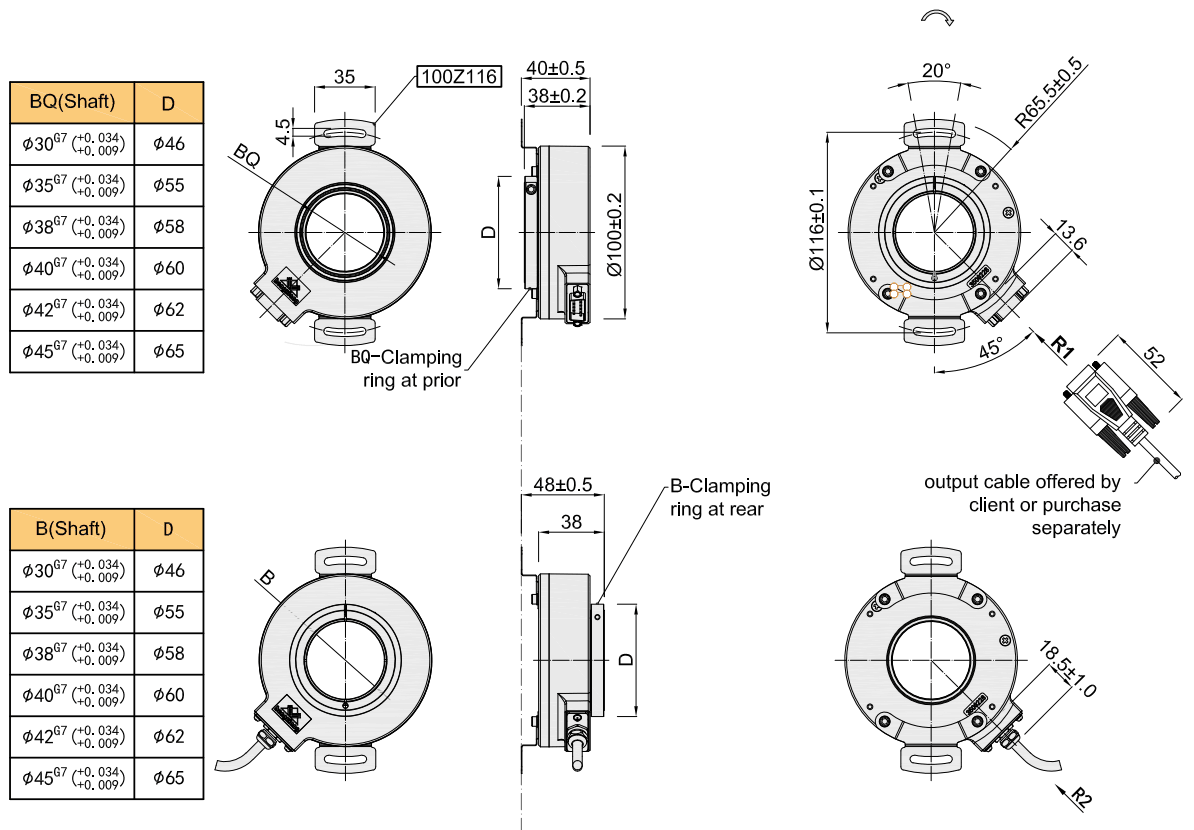

| Dimensión de instalación | R58 mm; R65.5 mm; R95 mm |
| Tipo de eje hueco | A través del orificio (anillo de sujeción en el anillo anterior y de sujeción en la parte trasera) |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuito | √ |
| Diámetro de eje hueco | 30 mm, 35 mm, 38 mm; 40 mm; 42 mm ； 45 mm ； |
| Resolución | 100; 360; 512; 1000; 1024; 1200; 2000; 2048; 2500; 2880; 3000; 3600; 4096; 5000; 5760; 7200; 8192; 10000 ； 11520; 12000; 20000; 24000; 40000; 46080; 48000; 50000; 80000; 92160; 100000 |
| 2048/6; 2048/8; 2048/10; 2500/6; 2500/8; 2500/10; 2500/16; 4096/6; 4096/8; 4096/10; 4096/16; 5000/6; 5000/8; 5000/10; | |
| 8192/6; 8192/8;/8192/10; 8192/16; 10000/6; 10000/8; 10000/10; 10000/16; | |
| Fase de salida | Fase A+, B+, Z+, A-, B-, Z-, U+, V+, W+, U-, V-, W- |
| Voltaje de suministro | DC5V; DC8-30V |
| Outlettype | Cable radial; zócalo radial |
| Modo de salida | NPN/PNP (salida del colector abierto) |
| Salida de voltaje | |
| Push-Pull Salida | |
| Line Drive (26LS31/26C31) TTL | |
| Line Drive (DC8-30V) HTL | |
| Corriente de consumo | 120 mA max |
| Frencency de respuesta superior | 300 kHz |
| Onda permitida | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| GND | no conectarse al codificador |
| Relación de marca a espacio | 45% a 55% |
| par de arranque | menos de 98 x 10-3 nm |
| Intertia Moment | Menos de 120x 10-6kg.m2 |
| Carga del eje | Radial 90n; Axial 60n |
| Top Rev | ≤3000 rpm |
| Temperatura ambiental | Operación: -20 ～+85 ° ； Almacenamiento: -25 ～+90 ° |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 1960m/S2, 11 ms tres veces para la dirección X, Y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | Aleación de aluminio |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Grado de protección | IP50 |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 670 g (con paquete) |
