Eje hueco
70mm
15 mm
25/28/30 mm
1024-10000PPR
Codificador incremental
IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

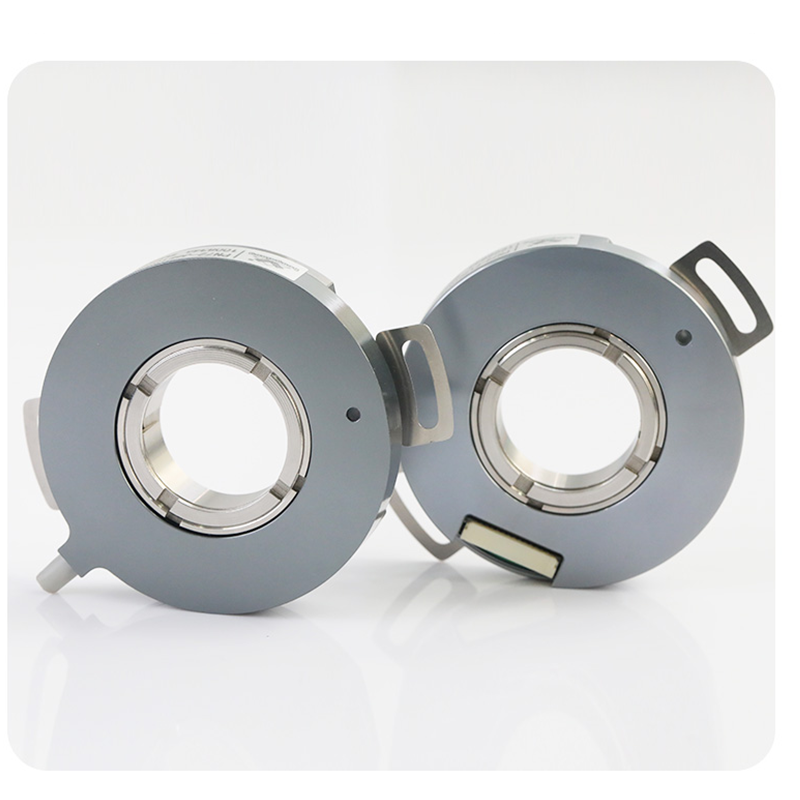

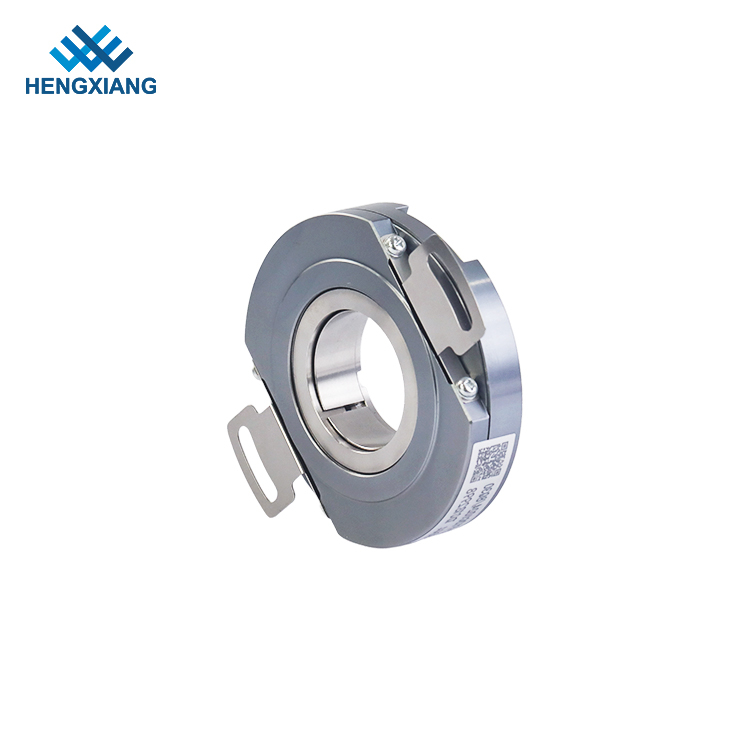

PN72

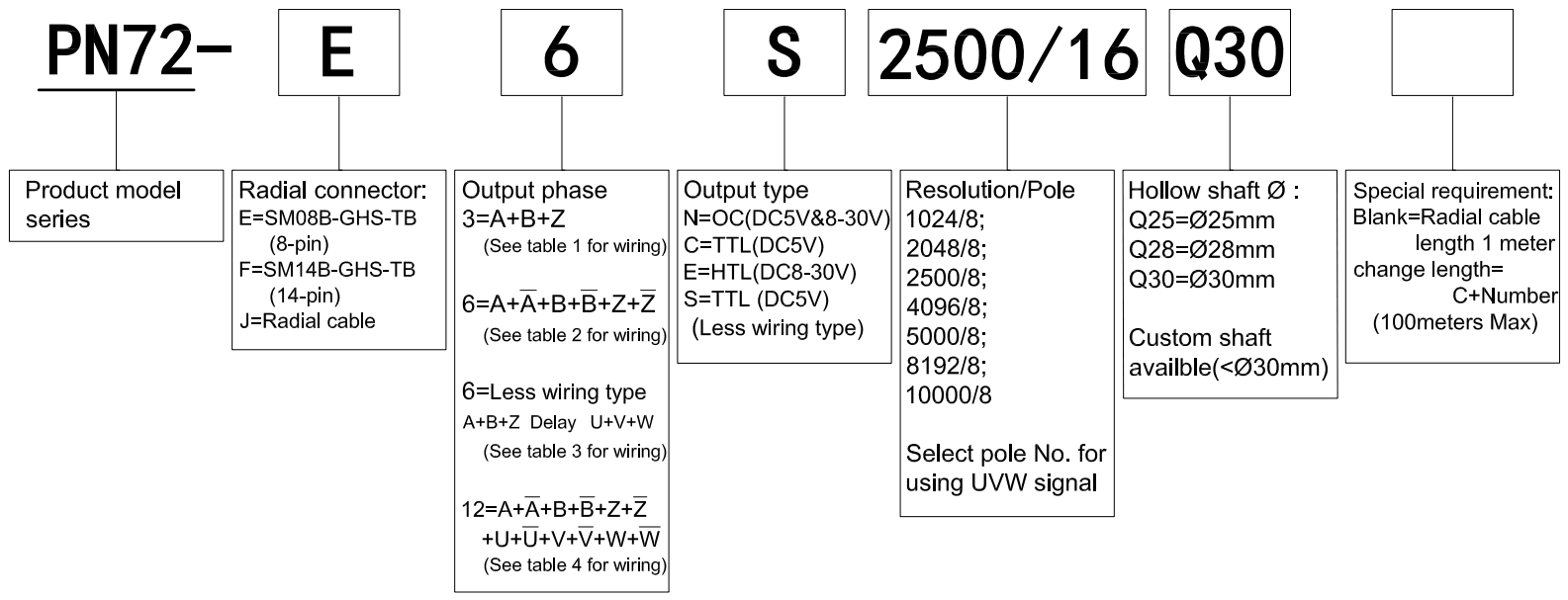

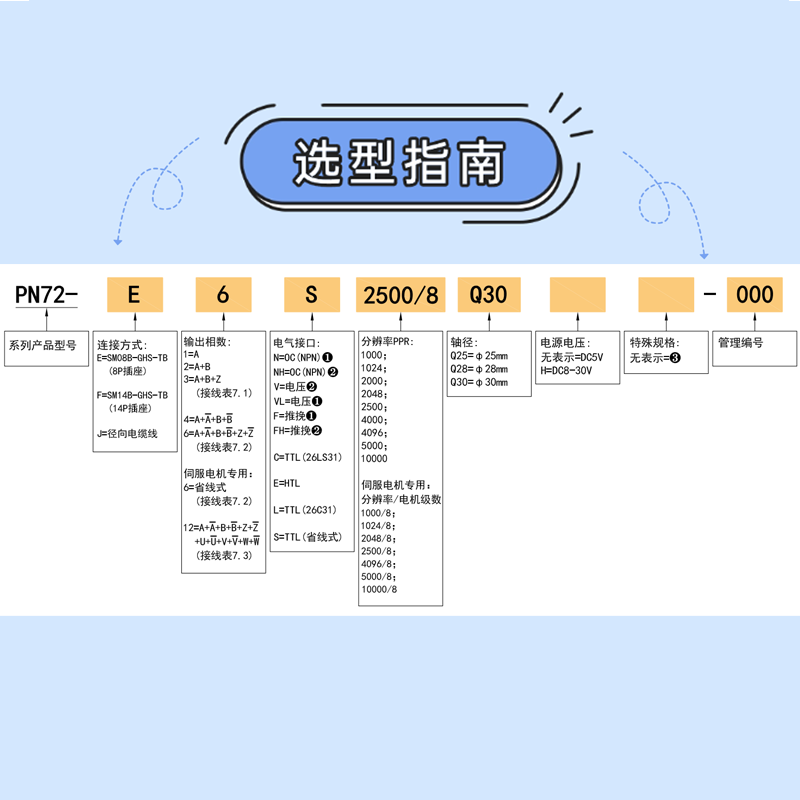

| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Tipo incremental |
| Diámetro exterior | 72 mm |
| Espesor | 15 mm |
| Tipo de eje hueco | A través del eje |
| Diámetro de eje hueco | 25 mm; 28 mm; 30 mm |
| Resolución | 1024/8; 2048/8; 2500/8; 4096/8; 5000/8; 8192;/8; 10000/8 |
| Fase de salida | 3 = A+B+Z; 6 = A+A-+B+B-+Z+Z-; 6 = menos cableado Tipo A+B+Z Retraso U+V+W; 12 = A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| Voltaje de suministro | DC5V; DC8-30V |
| Tipo de salida | Conector radial; Cable radial |
| Modo de salida | N = OC (DC5V y 8-30V); C = TTL (DC5V) |
| E = htl (dc8-30v); S = TTL (DC5V) (menos tipo de cableado) | |
| Corriente de consumo | 120 mA max |
| Frencency de respuesta superior | 100 kHz; 500 kHz; 800 kHz |
| GND | no conectado al codificador, debe estar efectivamente conectado a GND |
| Par de arranque | Menos de 60 × 10-3 nm |
| Momento de inercia | Menos de 80 × 10-6 kg.m2 |
| Temperatura ambiental | Operación: -20 ~+95 ℃; Almacenamiento: -25 ~+100 ℃ |
| Humedad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
| Protección | IP50 |
| Material | Aleación de aluminio |
| Proceso de dar un título | Ceñudo |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 200 g |

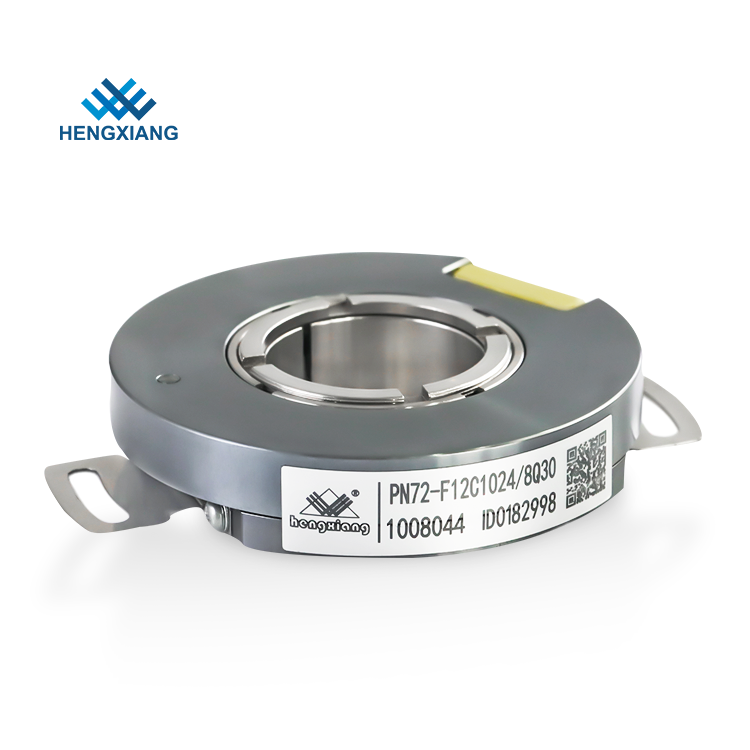

Diseño compacto y ultra delgado

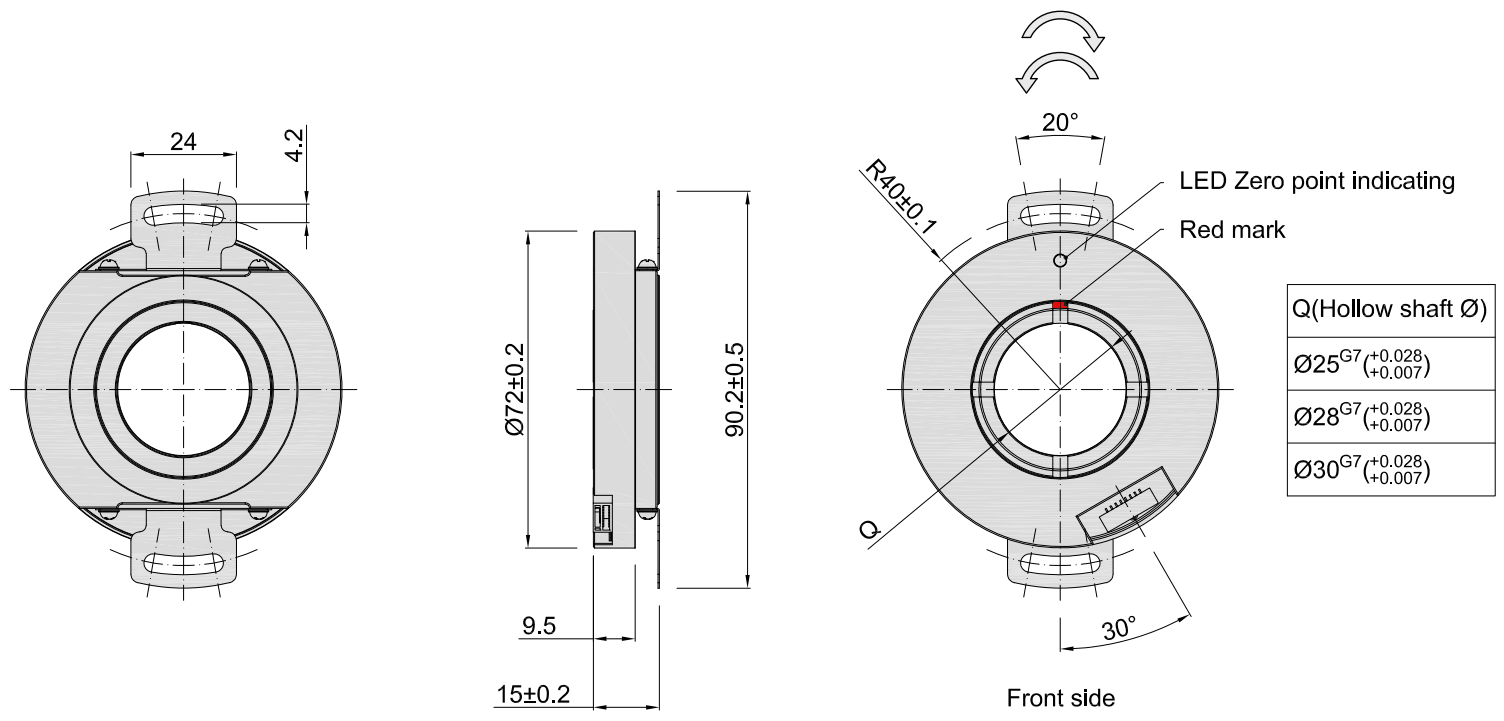

Diámetro externo: Ø72 mm, espesor: min 15 mm.
El eje hueco admite diámetros de hasta Ø30 mm.
Alta precisión y resolución
Principio fotoeléctrico sin contacto.
Resolución de hasta 10,000 PPR (pulsos por revolución).
Precisión de cambio de fase: 90 ° ± 10 ° (baja velocidad), 90 ° ± 20 ° (alta velocidad).
Protección robusta y durabilidad
Protección IP50 contra el polvo y la humedad limitada.
Diseño de doble soporte para estabilidad.
Vida de rodamiento: 1.5 × 10⁹ Revoluciones (100,000 horas a 2,500 rpm).
Instalación flexible
Dispositivo de bloqueo concéntrico a través de la eje.
Montaje flexible de placa de resorte para un ligero movimiento del eje del motor axial.
Toma radial (8p/14p) o cable radial (estándar 1.0m, personalizable de hasta 100 m).
Múltiples interfaces eléctricas
Admite OC (NPN), voltaje, Push-Pull, TTL, salidas HTL.
Polaridad inversa y protección contra cortocircuitos.
Amplia compatibilidad de la aplicación
Ideal para servomotores, robótica y control de automatización.
Opera en entornos de -20 ° C a +85 ° C.
Rendimiento de alta velocidad
Frecuencia de respuesta máxima: 100–500 kHz (depende del tipo de salida).
Velocidad de matriz: ≤5,000 rpm.
Alineación fácil de cero (modelos de servo)
Indicador LED para la alineación de la posición cero.
Incluye señales U/V/W para la sincronización del servomotor.
Liviano y duradero
Peso: ~ 200 g.
Material: base de aluminio fundida.
Cumplimiento y seguridad
Vibración/resistencia al choque (probado por estándares industriales).
Resistencia a aislamiento: AC500V para 60.
Ideal para sistemas de control de movimiento de alta precisión con restricciones espaciales.
