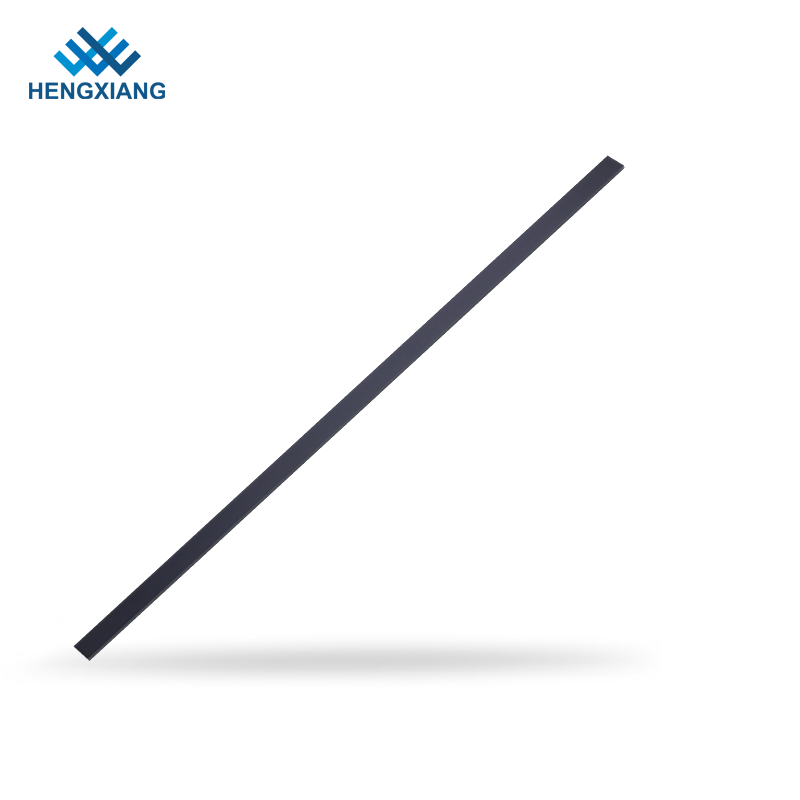

LS100 ENCODOR LINEAL incremental Resolución 40um ~ 0.0125um Encoder reflectante y una escala de rejilla lineal

Características clave de la escala lineal incremental Hengxiang LS100:

1. Diseño ultra compacto y liviano

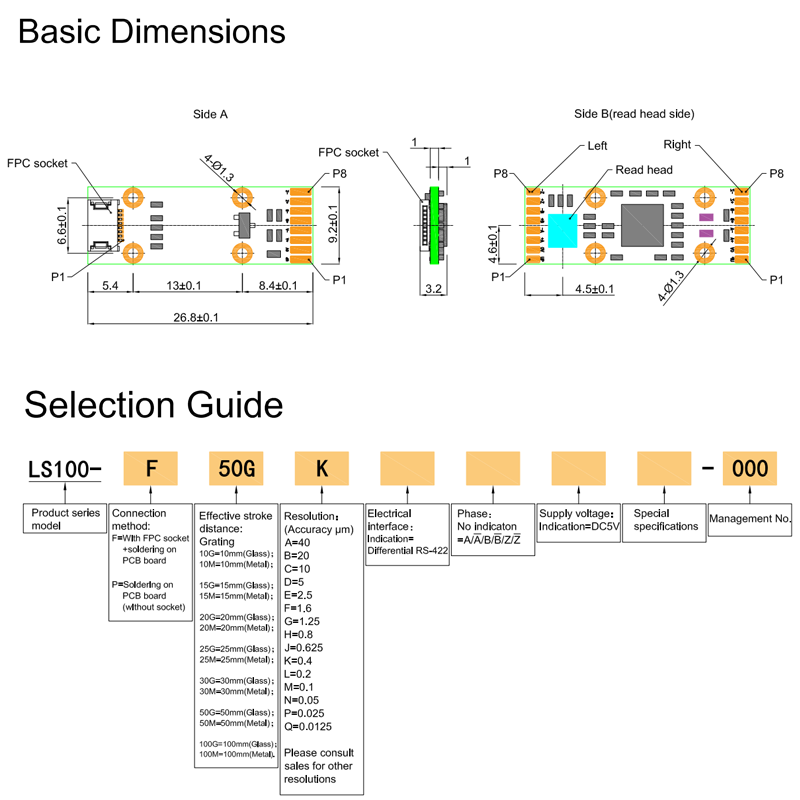

• Dimensiones: solo 26.8 mm × 9.2 mm × 3.2 mm (cabeza de lectura), lo que lo convierte en uno de los codificadores lineales más delgados.

• Peso: aproximadamente 15 g, ideal para aplicaciones con restricciones espaciales.




2. Alta precisión y resolución

• Rango de resolución: 40 µm a 0.0125 µm (ajustable a través del interpolador).

• Multiplicador de división: hasta 6400 ×, lo que permite la precisión submicrónica.

• Señales de salida: RS422 diferencial para fases A/B/Z con formas de onda sinusoidal/cosena.




3. Tecnología fotoeléctrica sin contacto

• Utiliza la escala de rejilla reflectante y la detección de luz LED para el funcionamiento sin desgaste y una larga vida útil.




4. Opciones de configuración flexibles

• Accidente cerebrovascular efectivo: hasta 150 mm (personalizable).

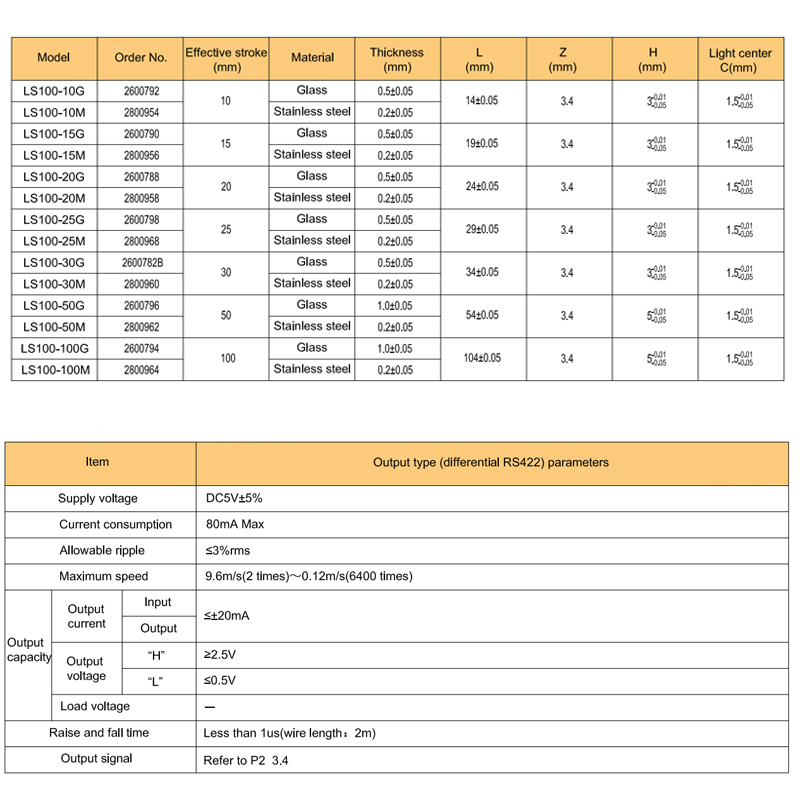

• Materiales de escala de rejilla: vidrio (0.5 mm de espesor) o acero inoxidable (0.2 mm de espesor) para variadas necesidades ambientales.

• Métodos de conexión: socket FPC o soldadura directa de PCB para integración versátil.




5. Rendimiento de alta velocidad

• Velocidad máxima: 9.6 m/s (a 2 × división) a 0.12 m/s (a 6400 × división).

• Respuesta rápida: aumento/tiempo de caída <1 µs (longitud del cable de 2 m).




6. Especificaciones eléctricas robustas

• Voltaje de suministro: DC5V ± 5% con bajo consumo de energía (≤80 mA).

• Inmunidad de ruido: la salida diferencial RS422 reduce la interferencia electromagnética.

• Integridad de la señal: voltajes de salida ≥2.5V ( 'h ') y ≤0.5V ( 'l ').




7. Duradero y confiable

• Tolerancia ambiental: opera a -20 ° C a +80 ° C (90% de HR sin condensación).

• Estabilidad mecánica: alineación de precisión para la fase z y longitudes de carrera personalizables.




8. Instalación fácil

• Montaje: fijo con 4 × M1.2 pernos (6.6 mm × 13 mm de huella).

• Cableado transparente: enchufe FPC de 8 pines con recomendaciones de par de pares retorcidos para la reducción de ruido.




9. Amplio rango de aplicaciones

• Ideal para motores de microespperios, sistemas de movimiento lineal de alta precisión y automatización industrial miniaturizada.




10. Soporte de personalización

• El accidente cerebrovascular de la escala de rejilla, la alineación de la fase z y la resolución se pueden adaptar a necesidades específicas.

•


Ideal para: aplicaciones que exigen precisión ultra alta en espacios compactos, como dispositivos médicos, equipos de semiconductores y sistemas de micro posicionamiento.
