WSN49 Codador magnético sin cojinete sin cojinetes sin mantenimiento sin mantenimiento.

Características clave del codificador magnético incremental Hengxiang WSN49:

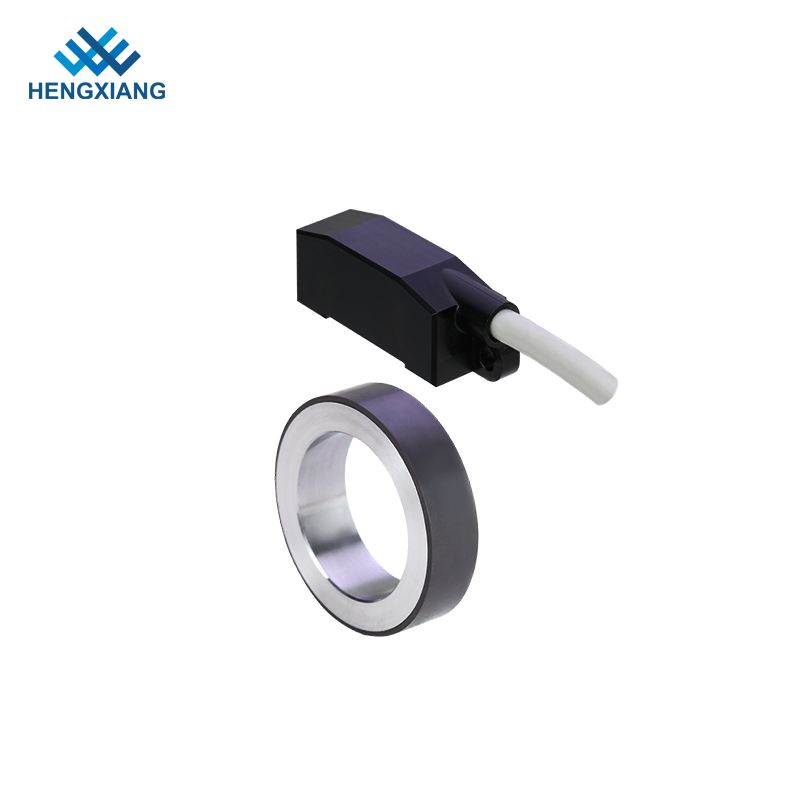

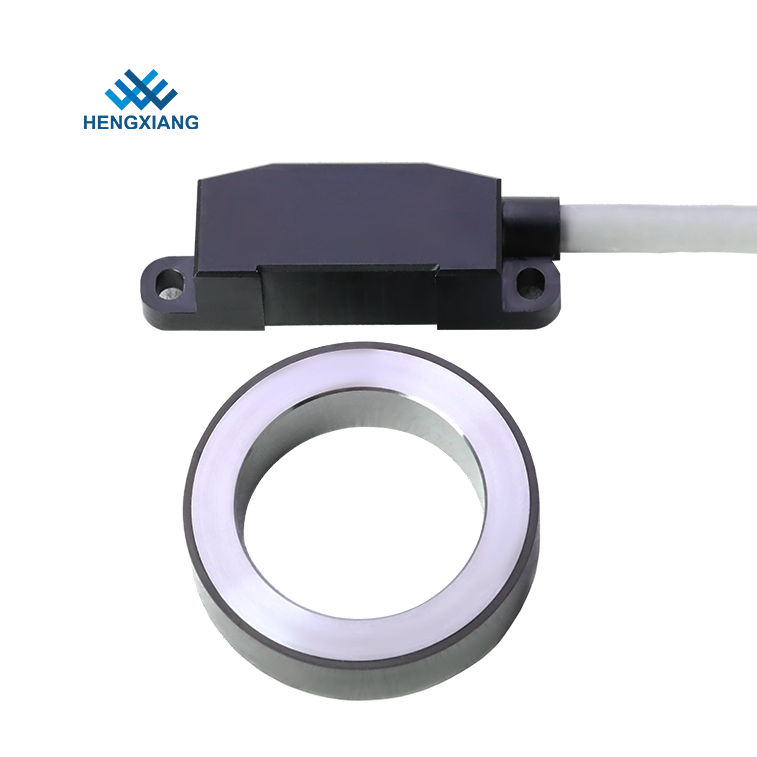

1. Diseño de eje hueco sin cojinete

• Sin mantenimiento: sin desgaste mecánico debido a la detección magnética sin contacto.

• Instalación fácil: Configuración rápida y de ahorro de espacio con rotor magnético incluido.




2. Alta precisión y resolución

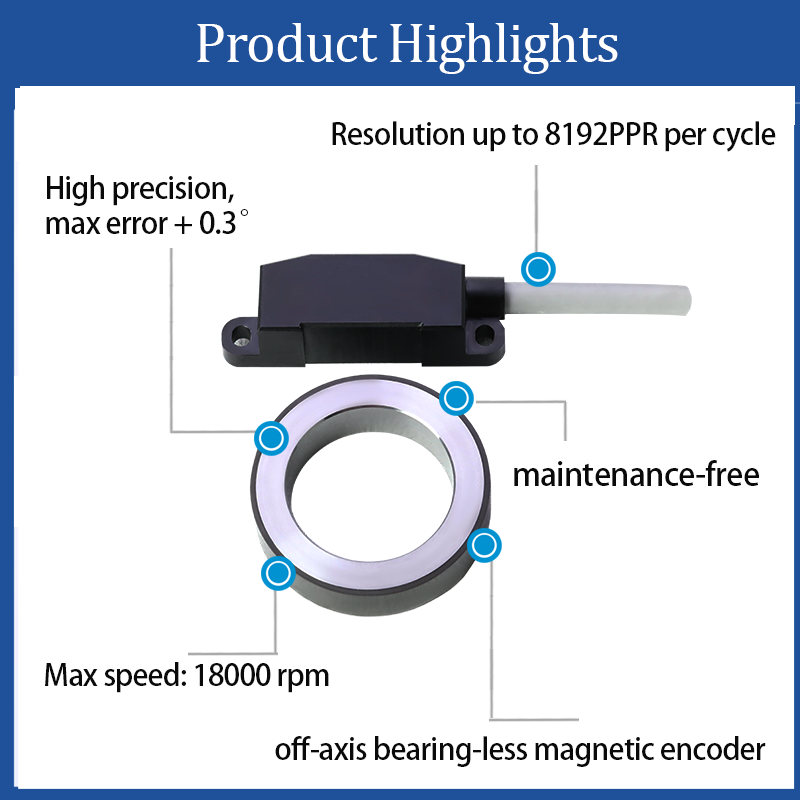

• Precisión: ± 0.3 ° Error máximo.

• Resolución: hasta 8192 pulsos por revolución (PPR) para el control de movimiento fino.




3. Rendimiento robusto

• Operación de alta velocidad: admite hasta 18,000 rpm.

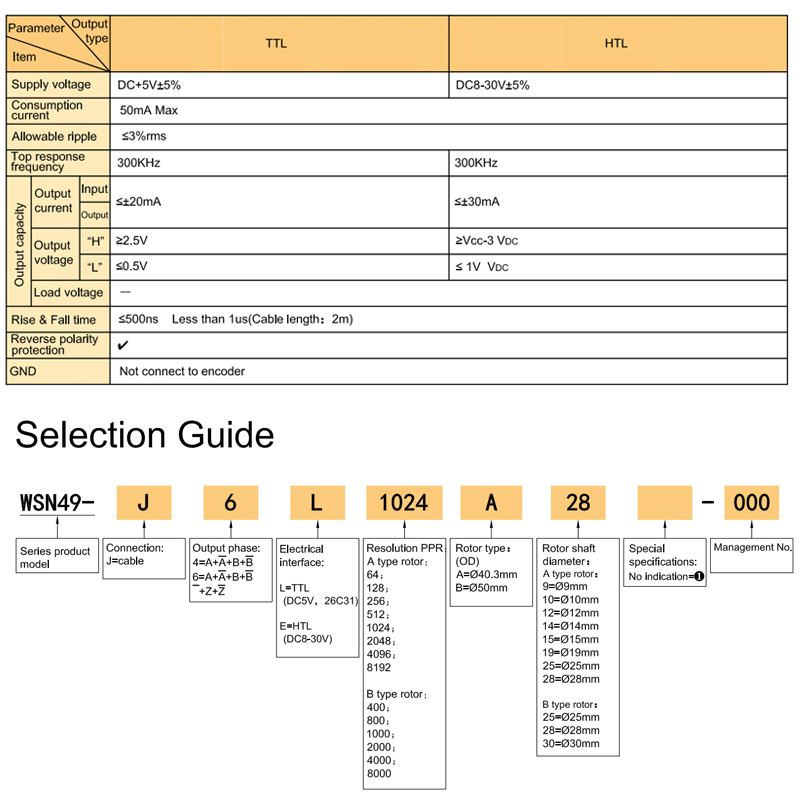

• Opciones de salida dual: TTL (DC5V) o HTL (DC8-30V) para la compatibilidad con diversos sistemas.

• Respuesta de señal rápida: aumento/tiempo de caída ≤500ns (TTL) y ≤1 µs (HTL).




4. Durabilidad y resistencia ambiental

• Protección IP67: resiste el polvo, el agua y los entornos industriales duros.

• Resistente a la choque y la contaminación: ideal para aplicaciones exigentes como textiles y maquinaria CNC.




5. Confiabilidad eléctrica

• Protección de polaridad inversa: previene el daño del cableado incorrecto.

• Salidas estables: TTL (≥2.5V 'H ') y HTL (≥Voc-3V 'H ') con señales diferenciales resistentes al ruido.




6. Configuración flexible

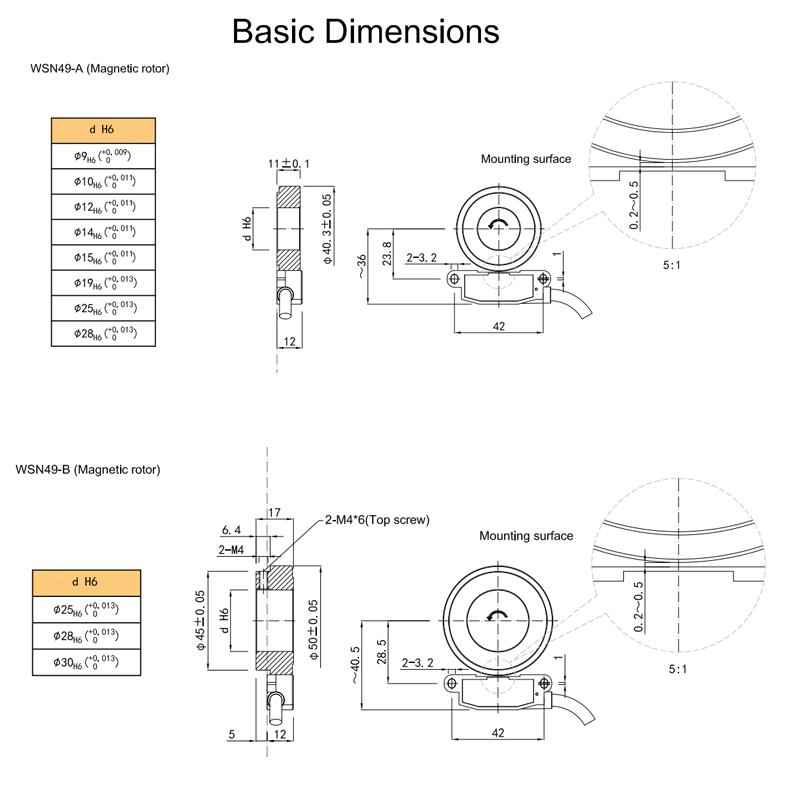

• Rotores personalizables: diámetros múltiples (9 mm a 28 mm) y resoluciones (64–8192 PPR).

• Opciones de cable: longitud estándar de 1 m, extensible de hasta 100 m.




7. Aplicaciones amplias

• Adecuado para motores, ascensores, envases y automatización donde el espacio y la durabilidad son críticos.




8. Seguridad y cumplimiento

• Guía de cableado blindado: recomienda cables de par de pares retorcidos y una conexión a tierra adecuada para la reducción de EMI.




Ideal para: automatización industrial en condiciones desafiantes que requieren una precisión de alta velocidad y sin mantenimiento.

Nota: el rotor y el sensor son pares coincidentes; Los reemplazos deben estar emparejados.
