Eje sólido
38mm
28 mm
4 mm
50-32768PPR
Codificador incremental
IP65, IP50
RS422, TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|
S38 Economic Universal 5/6 mm Solid Eje Optial Coder S38

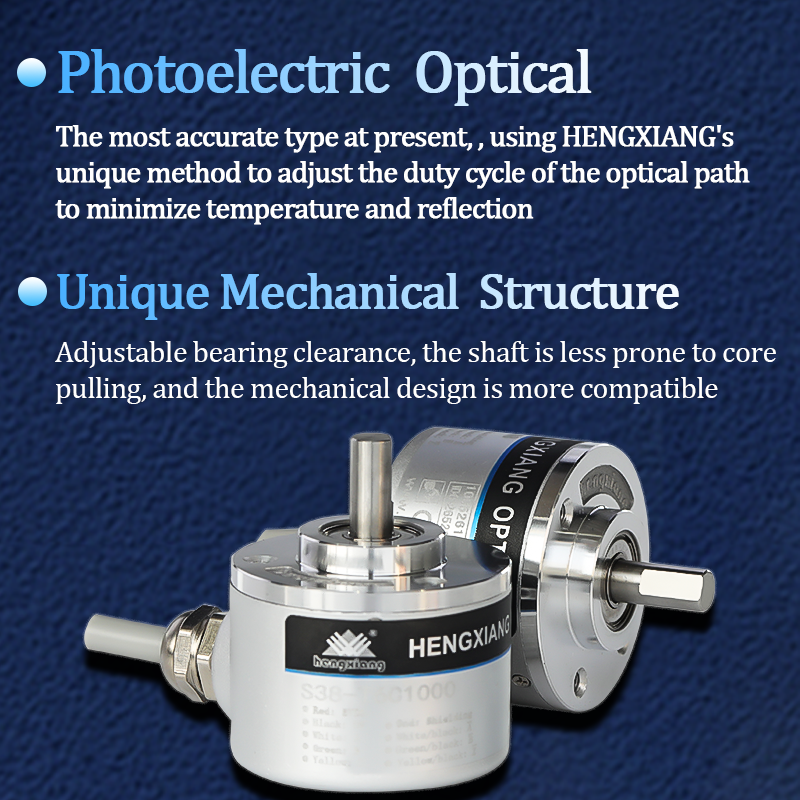

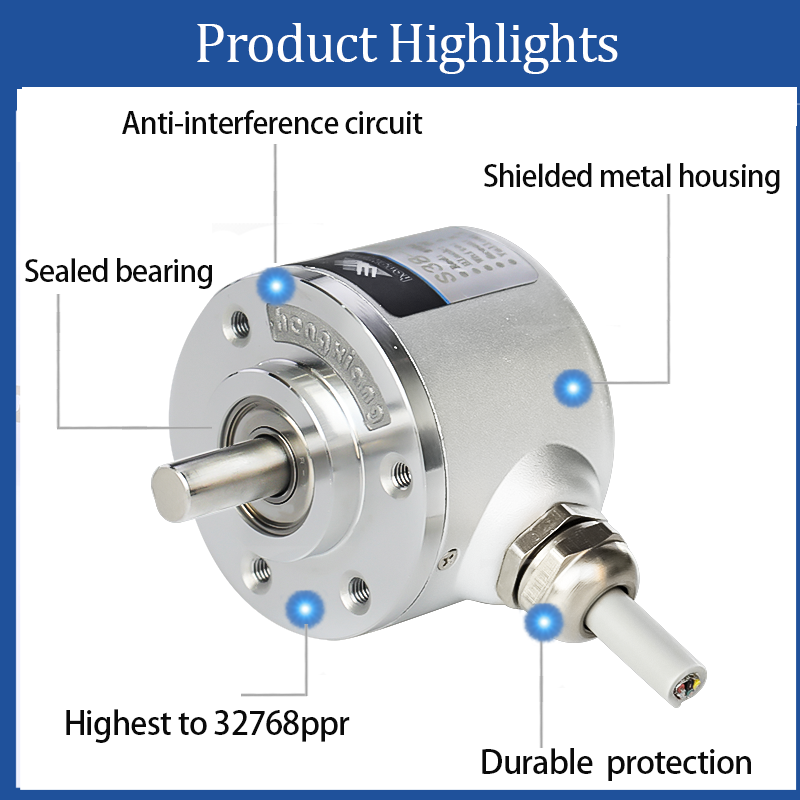

El codificador óptico incremental S38 es una solución económica compacta para la automatización industrial. Con un diámetro externo de 38 mm y un espesor de 28 mm, ofrece opciones de eje de hasta 8 mm, ideal para configuraciones con restricciones espaciales. Utilizando tecnología fotoeléctrica sin contacto, garantiza un rendimiento confiable con polaridad inversa y protección contra cortocircuitos. Múltiples interfaces eléctricas y una alta resolución de hasta 32768 PPR satisfacen diversas necesidades en textiles, envases, motores, ascensores y CNC. Admite cables radiales/axiales (estándar de 1 m) y presenta protección IP50/IP65 para la durabilidad. Pesando 120 g, funciona a ≤6000 rpm (IP50)/≤4000 rpm (IP65) en -20 ° C a +90 ° C, adecuado para entornos hostiles. El diseño robusto y la conectividad flexible del codificador lo convierten en una opción práctica para el posicionamiento de precisión en varias aplicaciones de automatización.
ARTÍCULO | Parámetros |
| Marca | Hengxiang |
| Tipo de codificador | Codificador incremental |

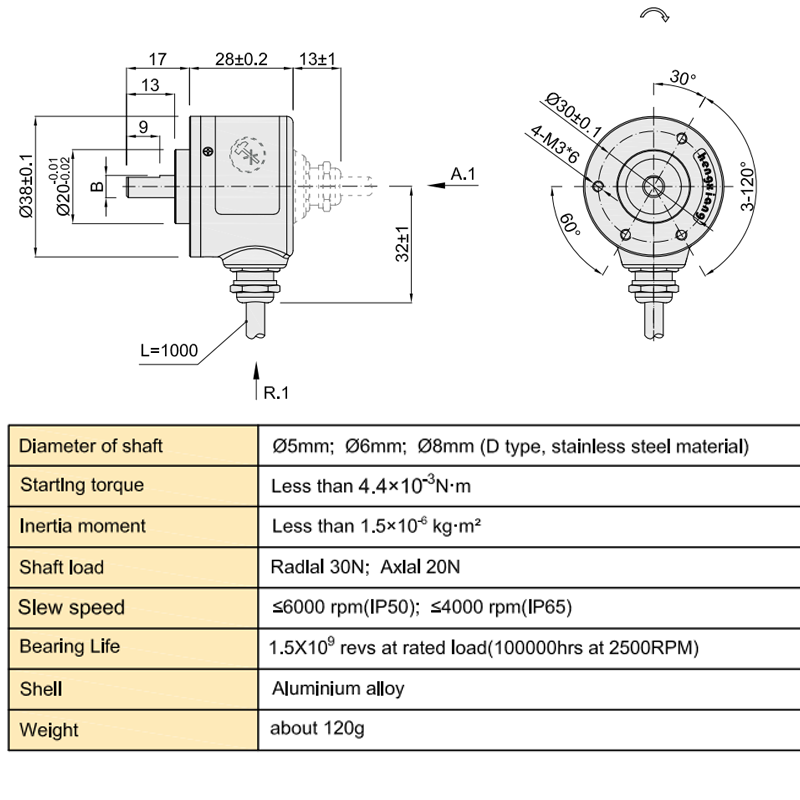

| Diámetro exterior | 38 mm |
| Espesor | 28 mm |
| Longitud del eje | 13 mm |
| Diámetro de eje sólido | 5 mm; 6 mm; 8 mm (forma d) |
| Resolución | 50; 60; 66; 100; 200; 250; 300; 360; 400; 450; 500; 512; |
| 600; 720; 750; 800; 900; 1000; 1024; 1200; 2000; 2048; 2500; | |
| 3600; 4000; 4096; 4800; 5000; 7200; 8192; 10000; 16384 | |
| 20000; 28800; 32000; 32768 | |
| Modo de salida | NPN y PNP |
| Salida de voltaje | |
| Push-Pull Salida | |
| Salida de diferencia (TTL, HTL, RS422) | |
| Protección de polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Fase de salida | Fase A, B, Z, A-, B-, Z- |
| Tipo de salida | Cable radial 7 cable axial |
| Grado de protección | IP50 e IP65 |
| Longitud del cable | 1000 mm |
| paquete | Caja de cartón |
| Peso neto | Alrededor de 120 g (con paquete) |
| par de arranque | menos de 4.4x10-3 nm |
| Intertia Moment | Menos de 1.5x 10-6kg.m2 |
| Carga del eje | Radial 30n; Axial 20n |
| Top Rev | 6000 rpm; IP65≤4000R RPM |
| Temperatura ambiental | Operación: -20 ～+90 ° ； Almacenamiento: -25 ～+95 ° |
| Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 490m/s2, 11 ms tres veces para la dirección x, y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | Aleación de alminio |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Proceso de dar un título | Ceñudo |
Shanghai Hengxiang Optical Electronics Co., Ltd. es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión. Tenemos una capacidad de desarrollo y desarrollo independiente maduro, que permite personalizar la producción de modelos exclusivos basados en las necesidades de los nuevos productos de tecnología de desarrollo. Fundamos en 2001 y exportamos productos a nacionales y en el extranjero después de 21 años de sedimentación. Nuestra empresa participó principalmente en el codificador, la lente óptica, los productos de germanio, etc. El control estricto de la calidad del producto y la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven al ascensor, motor, CNC, textil, robot, energía eólica, médico, equipos de línea de ensamblaje y otras industrias de tecnología de automatización.
Nos centramos en ser una marca bien conocida en el campo de los codificadores ópticos de precisión y el objetivo de ser un líder en codificadores internacionales de precisión.
