Eje sólido
66mm
58 mm
10 mm
9-48000PPR
Codificador incremental
IP65, IP50
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
SKU: | |
---|---|
Disponibilidad: | |
Cantidad: | |

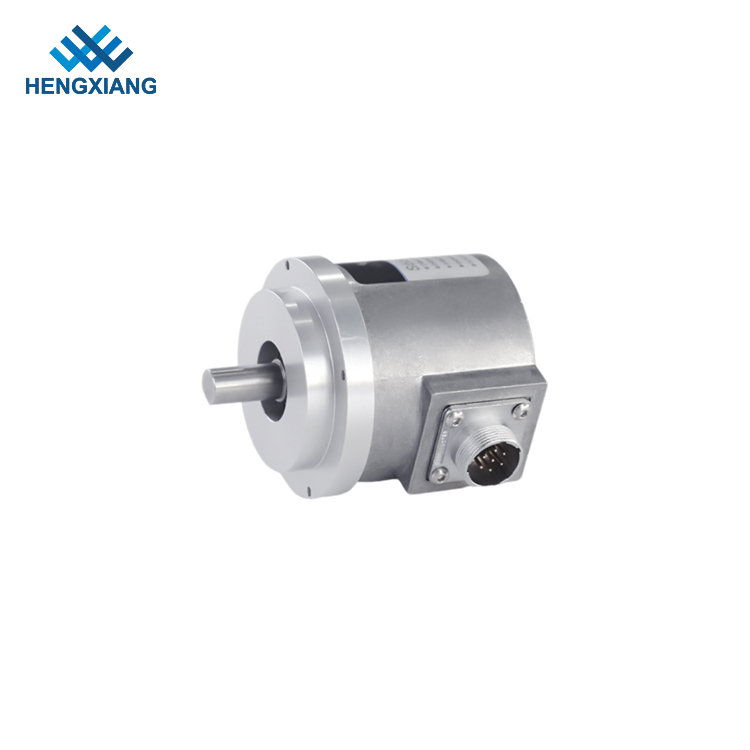

S66
Elementos | Parámetros básicos |
Marca | Hengxiang |
Tipo de codificador | Codificador incremental |
Diámetro exterior | 66 mm |
Espesor | 58 mm |
Dimensión de instalación | diámetro 62 mm |
Longitud del eje | 18 mm |
Diámetro de eje sólido | 10 mm (forma d) |
Resolución | 9; 20; 30; 50; 60; 100; 200; 240; 250; 256; 300; 360; 450; 500; 512; 600; 720; 800; 900; 1000; 1024; 1200; 1250; 1440; 1500; 2000; 2048; 2500; 2880; 3000; 3600; 4000; 4096; 4500; 5000; 5760; 6000; 7200; 8192; 9000; 10000; 11520; 12000; 14400; 16384; 18000; 20000; 23040 |
Fase de salida | Fase A+, B+, Z+, A- B- Z- |
Voltaje de suministro | DC5V; DC8 ~ 30V |
Outlettype | cable radial |
zócalo radial | |
Modo de salida | Salida del circuito abierto de colección |
Salida de voltaje | |
Push-Pull Salida | |
TTL (DC5V) | |
HTL (DC8-30V) | |
Grado de protección | IP50; IP65 |
Corriente de consumo | 100 mA MAX |
Frencency de respuesta superior | 300 kHz |
Onda permitida | ≤3%rms |
Voltaje de carga | ≤DC30V |
Fuerza de aislamiento | AC500V 60S |
Resistencia a aislamiento | 10mΩ |
GND | no conectarse al codificador |
Relación de marca a espacio | 45% a 55% |
par de arranque | menos de 5x 10-3 nm |
Intertia Moment | Menos de 3x 10-6kg.m2 |
Carga del eje | Radial 30n; Axial 20n |
Top Rev | 5000 rpm; IP65≤3000 rpm |
Vida de soporte | 1.5x109 revoluciones a carga nominal (100000 horas a 2500 rpm) |
Temperatura ambiental | Operación: -20 ~+80 ° ; Almacenamiento: -25 ~+85 ° |
Humedad ambiental | Operación y almacenamiento: 35-85%HR (no condensación) |
Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
Calcetín (soportar) | 490m/s2, 11 ms tres veces para la dirección x, y, z individualmente |
Material de eje | Acero inoxidable |
Material de concha | Aleación de alminio |
Longitud del cable | 1000 mm (cable con blindaje) |
Proceso de dar un título | Ceñudo |
paquete | Caja de cartón |
Peso neto | Alrededor de 370 g (con paquete) |
Shanghai Hengxiang Optical Electronics Co., Ltd. es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión. Tenemos una capacidad de desarrollo y desarrollo independiente maduro, que permite personalizar la producción de modelos exclusivos basados en las necesidades de los nuevos productos de tecnología de desarrollo. Fundamos en 2001 y exportamos productos a nacionales y en el extranjero después de 21 años de sedimentación. Nuestra empresa participó principalmente en el codificador, la lente óptica, los productos de germanio, etc. El control estricto de la calidad del producto y la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven al ascensor, motor, CNC, textil, robot, energía eólica, médico, equipos de línea de ensamblaje y otras industrias de tecnología de automatización.
Nos centramos en ser una marca bien conocida en el campo de los codificadores ópticos de precisión y el objetivo de ser un líder en codificadores internacionales de precisión.
'Precisión en la detección de una vida en ciencia ficción.
P: ¿Cuáles son sus principales productos?
R: Nuestra empresa estableció productos de lentes ópticas y disco de codificadores, que proporcionan una sólida base teórica para los codificadores, después de 20 años de desarrollo, ampliamos nuestro negocio a los codificadores, es por eso que nuestra calidad está altamente asegurada y ganó comentarios positivos en comparación con otra fábrica de codificadores.
P: ¿Es usted un fabricante o una agencia?
R: Somos una fábrica por más de 23 años de experiencia en fabricación, bienvenidos a visitar nuestra fábrica, estamos ubicados en la ciudad de Shanghai, China.
P: ¿Puedo personalizar un codificador si no hay parámetros similares de su catálogo actual?
R: Sí, podemos proporcionar servicios personalizados, también tenemos máquinas de impresión láser para personalizar su propio logotipo o número de pieza;
Si desea obtener un producto equivalente para otras marcas, puede contactarnos para obtener una confirmación precisa de precio y parámetros, le responderemos dentro de una hora en el tiempo de trabajo.
P: ¿Cuál es tu MOQ?
R: MOQ es 1 por ciento para nuestros codificadores regulares.
P: ¿Cuánto tiempo lleva el tiempo de entrega?
R: La entrega lleva dentro de 1 semana para muestras, aproximadamente 10 días para el pedido de masa para codificadores regulares.
S66-T2N300C2D |
S66-T2N2500C2D |
S66-T2N100C3D-001 |
S66-T2N100C3D-001 |
S66-T2N100C2D |
S66-T2C2500C2D |
