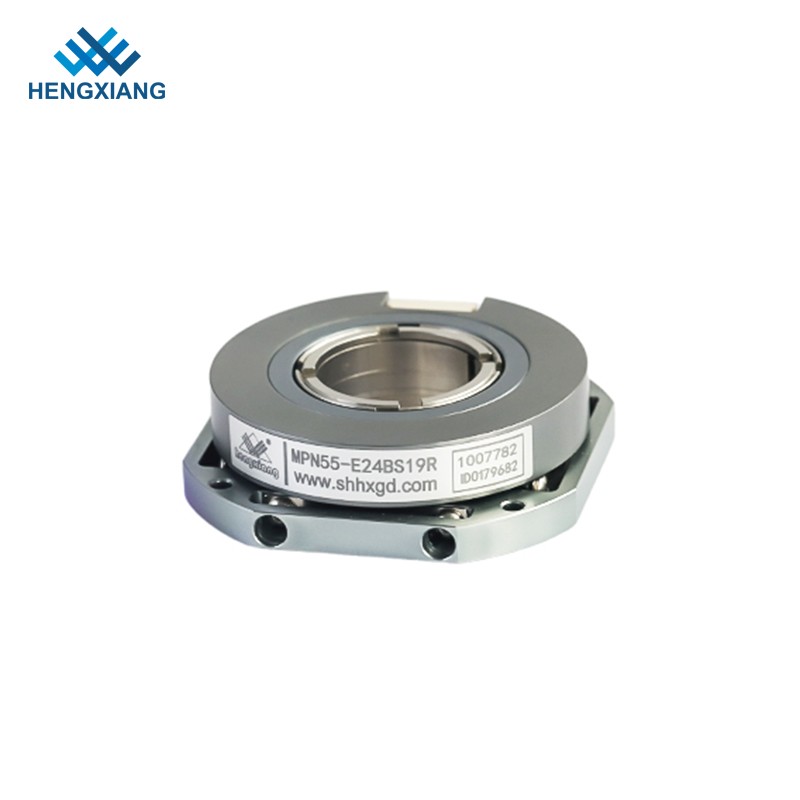

MPN55
MPN55 es un diseño óptico absoluto de alta precisión de apertura de apertura. El producto es compacto, altamente integrado y fácil de instalar, lo que puede resolver los problemas de instalación en un espacio limitado y con bajos requisitos para la instalación del eje.
Características:
1. Diámetro externoama55 mm (brida de montajeφ65 mm), espesor de 15 mm, eje hueco hasta φ24 mm;
2. Estructura de bloqueo de anillo de eje concéntrico
3. Adoptar el principio reflectante fotoeléctrico sin contacto;
4. Interfaz: Biss C o SSL;
5. Precisión: +80 ':
6. Resolución hasta 24 bits;
7. Soporte de la grabación de datos de múltiples vueltas bajo la condición de no perder energía, la grabación máxima es de 24 bits.
Nuestras ventajas
1. Diseño patentado de estructura compacta, alta integración, fácil instalación y depuración
2. Conexión blanda mecánica ultra delgada única, ahorro de espacio
3. Adopte el eje concéntrico que abarca la estructura de instalación de bloqueo, que no requiere una alta concentricidad, precisa y duradera
4. Eje de acero inoxidable de alta calidad, vida útil duradera y larga
5. Soporte de formato de comunicación Biss-C/SSI e interfaz eléctrica RS485
6. La resolución de giro único es de hasta 24 bits, y la vuelta múltiple es de hasta 32 bits bajo la condición de perder sin potencia
7. La estructura de conexión suave mecánica patentada puede resolver el problema problemático del eje del motor del usuario que salta grande relativamente
8. Utiliza la reflexión inductiva fotoeléctrica sin contacto y la recepción, la señal es estable y no cambia
Elementos | Parámetros básicos |
Marca | Hengxiang |
Tipo de codificador | Codificador absoluto |
Diámetro exterior | 55 mm （Brida de montaje 65 mm） |
Espesor | 15 mm |
Tipo de eje hueco | A través del agujero |
Diámetro de eje hueco | 14 mm; 15 mm; 19 mm; 20 mm; 24 mm |
Resolución | Curno único: 17bit, 19bit, 20 bits, 22 bits, 24 bits |
Multi-giro: 1716 = 17+16 bits, 1916 = 19+16 bits, |
2016 = 20+16 bits, 2216 = 22+16bit, 2416 = 24+16 bits |
Interfaz | E = SM08B-GHS-TB ； J = Cable radial |
Comunicación | B = biss-c; S = SSI |
Conexión eléctrica | R = RS-485 |
Modo de salida | Multi-giro (binario y gris) |
vuelto único y gris) |
Principio de escaneo | Fotoeléctrico |
Exactitud | ± 80 ' |
Velocidad de respuesta | Acción normal: 6000min-1 |
RMS Posición de ruido de señal | ± 2@18 bits/r |
Frecuencia de reloj de comunicación | ≤10MHz (biss) o ≤ 5MHz (SSI) |
Hora de inicio | Valor típico: 13 ms |
Período de muestreo de posición absoluta | ≤75 ns |
Velocidad permitida | ≤32200 r/min (restringido por límite de velocidad mecánica) |
Cable | Cable de emparejamiento retorcido diferencial |
Longitud del cable | 200 mm-10000 mm |
Conexión mecánica | Con cojinete y eje de bloqueo rodeado |
Par de arranque | Menos de 9.8 × 10-3 nm |
Momento inercial | Menos de 6.5 × 10-6 kg.m2 |
Carga del eje | Radial 20n; Axial 10n |
Velocidad | ≤6000 rpm |
Material de concha | Aluminio |
Temperatura ambiental | Operación: -20 ~+95 ℃; Almacenamiento: -25 ~+95 ℃ |
Humedad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
Vibración | Amplitud 1.52 mm, 5 ~ 55Hz, 2h para la dirección x, y, z individualmente |
Choque | 980m/S2 11ms, tres veces para la dirección x, y, z individualmente |
Protección | IP50 |
Peso neto | Alrededor de 150 g |
Aplicaciones:
Aquí hay algunas aplicaciones específicas de codificadores absolutos MPN55
L DrawWorks Drums, Bobs, pasarelas, polipolturas, cabrestantes y motores
L retroalimentación de la velocidad del motor y la unidad
L maquinaria de conversión
L Manejo de material
l Equipo de embalaje
L Equipo de decapado
l Equipo de procesamiento
L ascensores
L PLC's y los mostradores electrónicos de la reflexión de la reflexión
