Eje sólido
39 mm
31.5 mm
6/8/10 mm
10000-1048576ppr
Codificador incremental
IP65
TTL, HTL, Empujar tirar
No
| Cantidad: | |
|---|---|
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codador óptico incremental de resolución UTRA-HIGH |

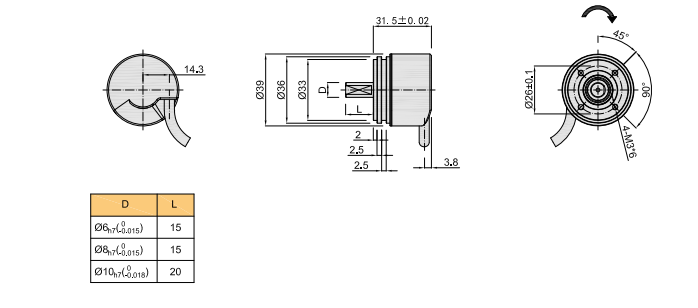

| Diámetro exterior | 39 mm |
| Espesor | 31.5 mm |
| Tipo de eje | Eje sólido |
| Diámetro del eje | 6 mm; 8 mm; 10 mm |
| Bit (pasos) | entre 10000ppr a 20 bits (1048576ppr) |
| Tipo de salida | Conexión de cable |
| Interfaz eléctrica | Push-Pull/ TTL/ HTL |
| Grado de protección | IP50 e IP65 |
| Fase de salida | Fase A+, B+, Z+A- B- Z- |
| Protección contra cortocircuitos | √ |
| Voltaje de suministro | DC5V; DC8-30V |
| Temperatura ambiental | Temperatura de funcionamiento: -40 ~+95 ° |
| Temperatura de almacenamiento: -40 ~+95 ° | |
| Humanidad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
| Grado de protección | IP50; IP65 |
| Longitud del cable | 1m (la longitud del cable podría agregarse adecuadamente por |
| requiere, pero necesita el pago individualmente) | |
| Corriente de consumo | 100 mA MAX |
| Frencency de respuesta superior | 800 kHz |
| Onda permitida | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| par de arranque | menos de 9.8x10-3 nm |
| Intertia Moment | Menos de 6.5x 10-6kg.m2 |
| Carga del eje | Radial 30n; Axial 20n |
| Top Rev | 6000 rpm |
| Vibración (soportar) | Amplitud 0.75 mm, 5-55Hz, 2 horas para tres eje individualmente |
| Calcetín (soportar) | 980m/s2, 11 ms tres veces para la dirección x, y, z individualmente |
| Material de eje | Acero inoxidable |
| Material de concha | Aleación de aluminio |
| GND | no conectarse al codificador |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Proceso de dar un título | Ceñudo |
Shanghai Hengxiang Optical Electronics Co., Ltd. es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión. Tenemos una capacidad de desarrollo y desarrollo independiente maduro, que permite personalizar la producción de modelos exclusivos basados en las necesidades de los nuevos productos de tecnología de desarrollo. Fundamos en 2001 y exportamos productos a nacionales y en el extranjero después de 21 años de sedimentación. Nuestra empresa participó principalmente en el codificador, la lente óptica, los productos de germanio, etc. El control estricto de la calidad del producto y la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven al ascensor, motor, CNC, textil, robot, energía eólica, médico, equipos de línea de ensamblaje y otras industrias de tecnología de automatización.
Nos centramos en ser una marca bien conocida en el campo de los codificadores ópticos de precisión y el objetivo de ser un líder en codificadores internacionales de precisión.
