Eje hueco
35mm
16.2 mm
6/8 mm
17-24 bits
Vuelto único
IP50
biss-c, SSI, RS485
No
| Cantidad: | |
|---|---|

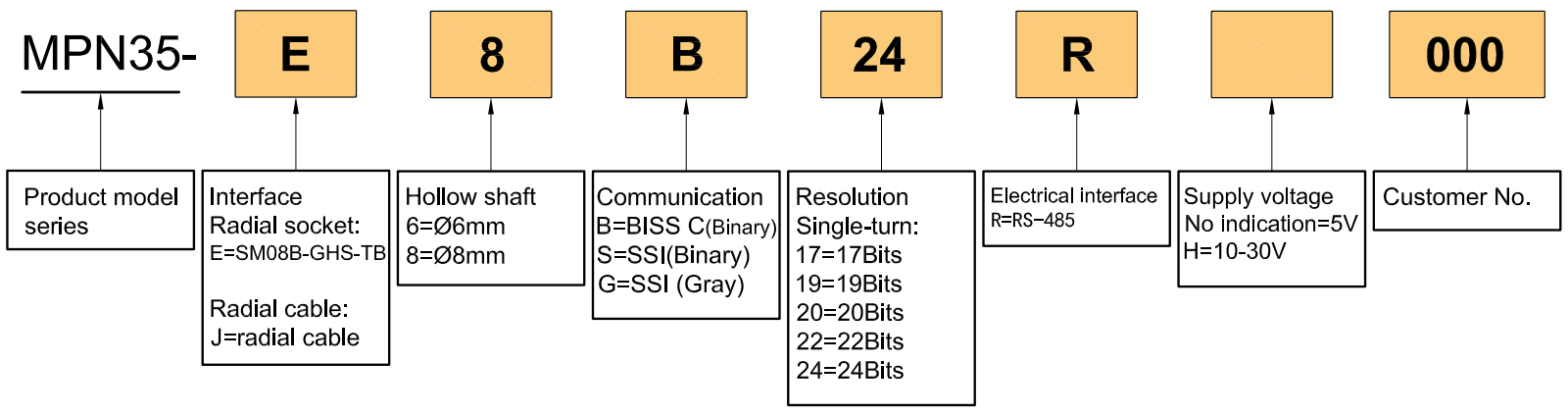

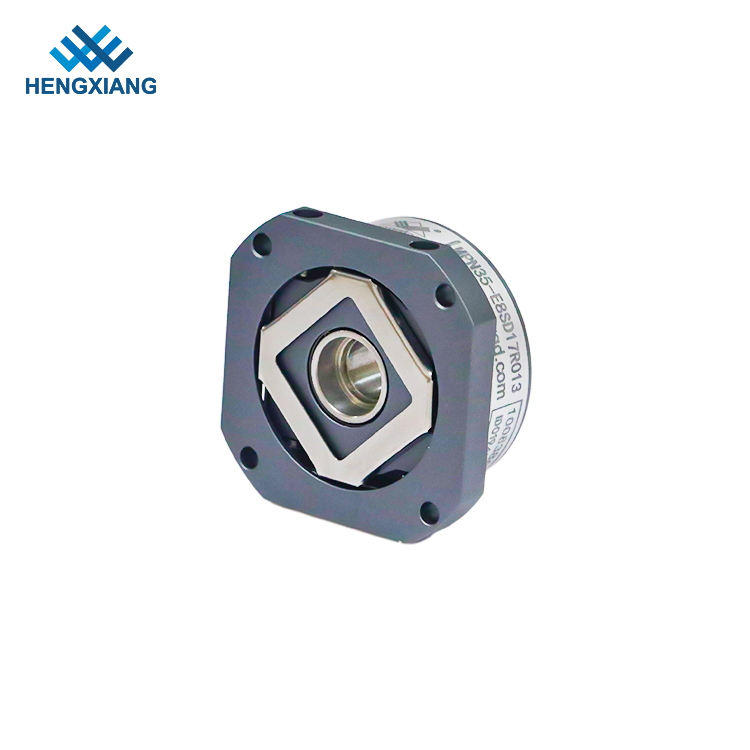

MPN35
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador absoluto |

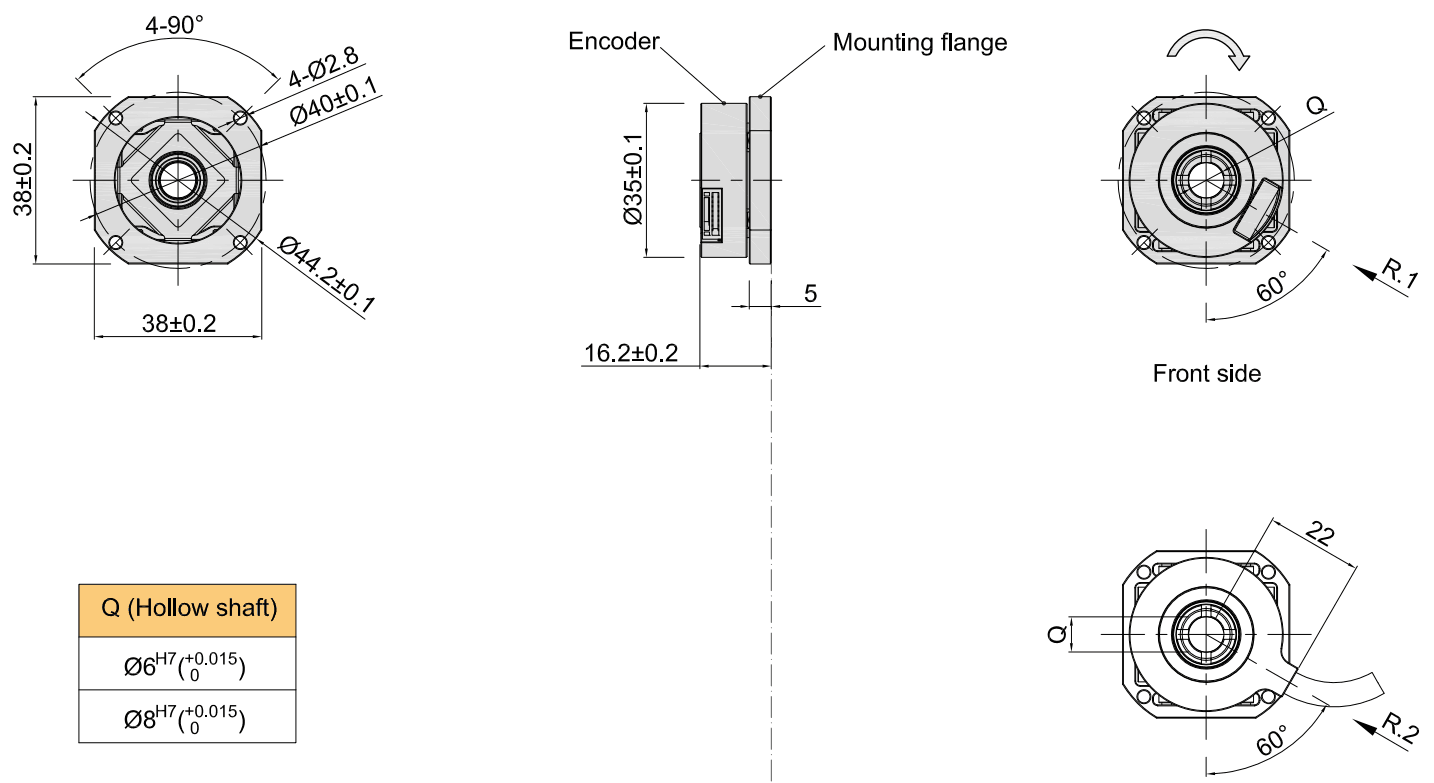

| Diámetro exterior | 35 mm |
| Espesor | 16.2 mm |
| Brida de montaje | 44.2 mm |
| Tipo de eje hueco | A través del agujero |
| Diámetro de eje hueco | 6 mm; 8 mm |
| Resolución | 17 bits, 19bit, 20 bits, 22bit, 24 bits, se pueden ampliar a 32 bits |
| Comunicación | Biss-c; SSI |
| Conexión eléctrica | Zócalo radial; cable radial |
| Modo de salida | Giro único (binario y gris) |
| Principio de escaneo | Fotoeléctrico |
| Exactitud | ± 80 ' |
| Velocidad de respuesta | Acción normal: 6000min |
| RMS Posición de ruido de señal | ± 2@18 bits/r |
| Frecuencia de reloj de comunicación | ≤10MHz (biss) o ≤ 5MHz (SSI) |
| Hora de inicio | Valor típico: 13 ms |
| Período de muestreo de posición absoluta | ≤75 ns |
| Velocidad permitida | ≤32200 r/min (restringido por límite de velocidad mecánica) |
| Cable | Cable de emparejamiento retorcido diferencial |
| Longitud del cable | 200 mm-10000 mm |
| Conexión mecánica | Bloqueo de anillo al eje, conexión de acero fijada a la plataforma del motor |
| Par de arranque | Menos de 9.8 × 10-3 nm |
| Momento inercial | Menos de 6.5 × 10-6 kg.m2 |
| Carga del eje | Radial 20n; Axial 10n |
| Velocidad | ≤3000 rpm |
| Material de concha | Aluminio |
| Peso | alrededor de 70 g |
| Temperatura ambiental | Operación: -20 ~+95 ℃; Almacenamiento: -25 ~+95 ℃ |
| Humedad ambiental | Operación y almacenamiento: 35 ~ 85%HR (no condensación) |
| Vibración | Amplitud 0.75 mm, 5 ~ 55Hz, 2H para la dirección x, y, z individualmente |
| Choque | 490m/s2 11ms, tres veces para la dirección x, y, z individualmente |
| Protección | IP50 |
