Eje hueco
22 mm
16,9 mm
6 mm
36-16384ppr
Codificador magnético
IP67
TTL, HTL
No
| Cantidad: | |
|---|---|

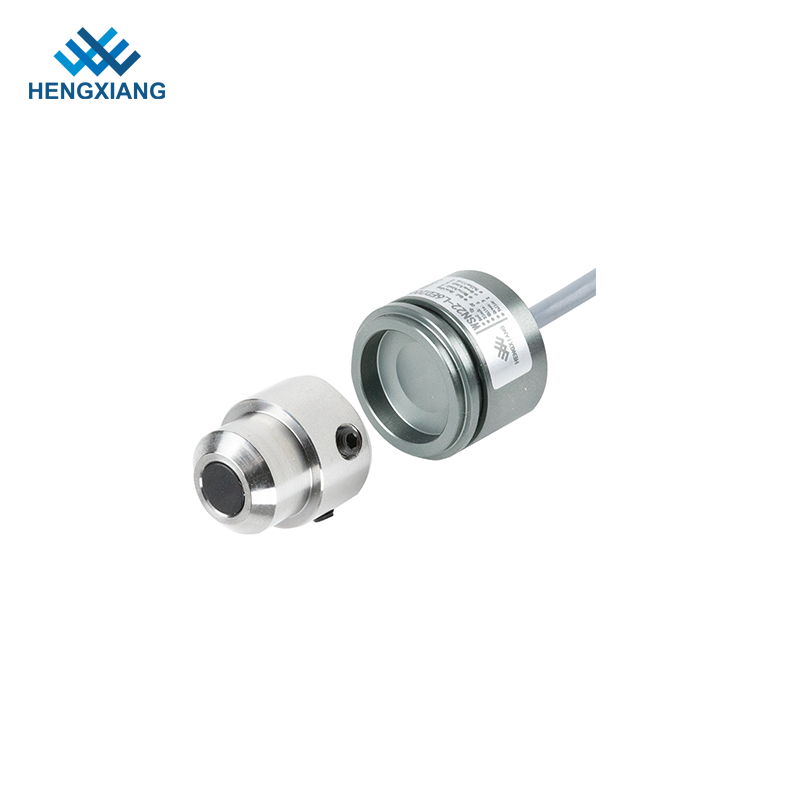

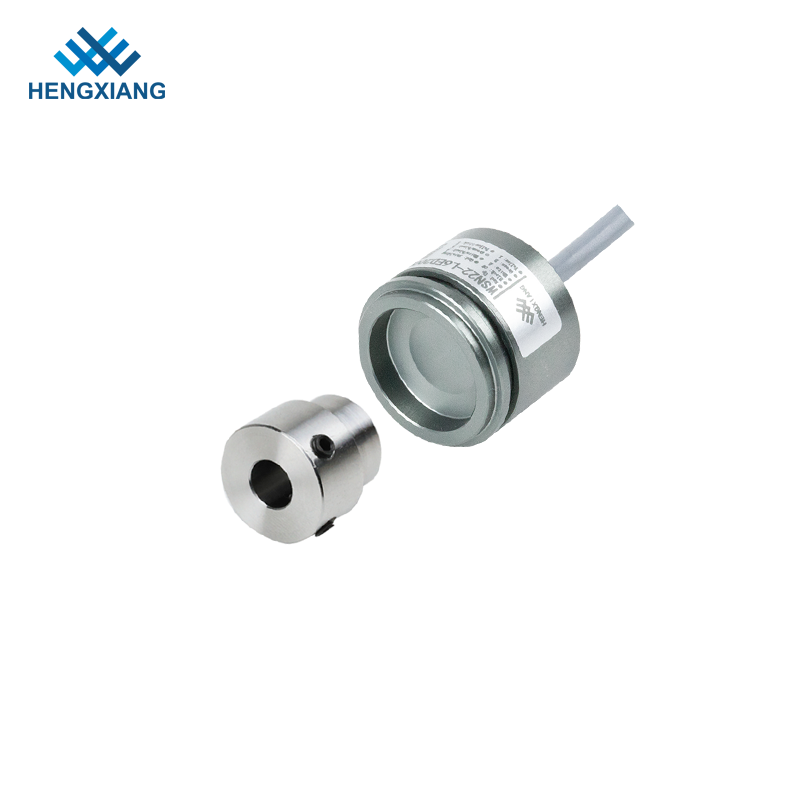

WSN22: El codificador incremental magnético compacto y confiable para automatización de precisión
En la automatización industrial, donde el espacio y la confiabilidad son lo más importante, el codificador ciego incremental sin rodamientos WSN22 de HENGXIANG es una solución destacada. Este codificador de eje pasante microminiatura combina compacidad con un rendimiento robusto, ideal para equipos pequeños y escenarios con espacio limitado.
Con un diámetro externo de 22 mm y un diámetro máximo de eje de 6 mm, el WSN22 encaja perfectamente en configuraciones estrechas como micromotores y maquinaria textil compacta. Su soporte magnético y eje asegurados con tornillos garantizan una fácil instalación y resistencia a las vibraciones.
Al adoptar la inducción magnética sin contacto, evita la fricción mecánica, aumentando la durabilidad y reduciendo el mantenimiento. La protección IP67 lo protege del polvo y la inmersión temporal en agua, lo que lo adapta a entornos industriales hostiles.
Al ofrecer una resolución máxima de 16384 PPR, permite una detección precisa de posición/velocidad. Ofrece salida diferencial para antiinterferencias, admite interfaces TTL (5 V) y HTL (7-30 V), y cuenta con polaridad inversa y protección contra cortocircuitos de 30 segundos.
Funciona a 7-30 V CC con una frecuencia de respuesta máxima de 500 KHz y funciona de manera estable entre -40 °C y 70 °C. El codificador de 30 g viene con un cable de par trenzado de 1 m (extensible a 100 m). Para obtener más información, comuníquese con HENGXIANG al fang@shhxgd.com o al +86-21-54613487.
A primera vista, destaca el diminuto tamaño del WSN22: tiene un diámetro externo de sólo 22 mm y admite un diámetro de eje de hasta 6 mm. Este factor de forma ultracompacto le permite adaptarse perfectamente a instalaciones estrechas donde codificadores más grandes no serían prácticos, como micromotores, instrumentos pequeños y maquinaria textil o de impresión compacta. A pesar de su pequeño tamaño, el codificador no compromete la integridad estructural; su soporte magnético y su eje están asegurados con un tornillo de fijación, lo que garantiza una fácil instalación y una conexión confiable que resiste las vibraciones operativas.
