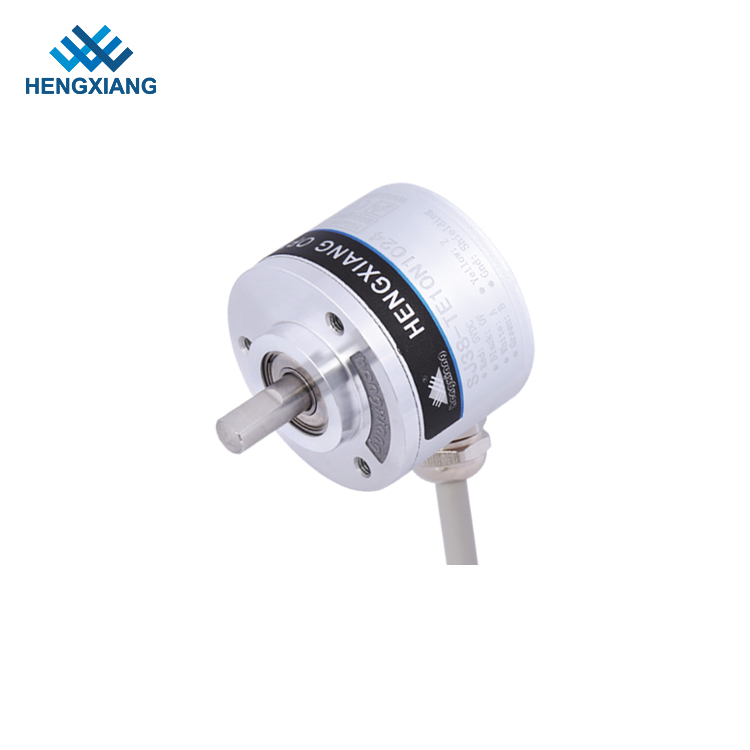

Eje sólido
38mm
28mm
5/6/8mm
5-11 bits
Absoluto de una sola vuelta
IP65, IP50
Paralelo, PNP, PNP
No
| Cantidad: | |
|---|---|
| Elementos | Parametros basicos |
| Marca | HENGXIANG |
| Tipo de codificador | codificador absoluto |
| Diámetro externo | 38mm |
| Espesor | 28mm |
| Dimensión de instalación | 30 mm de diámetro |
| Longitud del eje | 13mm |
| Diámetro del eje sólido | Forma D de 6 mm. |
| Bit (pasos) | 5 bits;6 bits;7 bits;8 bits;9 bits;10 bits;11 bits;12 bits |
| Tensión de alimentación | CC 5 V; CC 8-30 V. |
| Tipo de salida | cable radial |
| casquillo axial | |
| cable axial con enchufe | |
| cable radial con enchufe | |
| dirección de conteo | en sentido anti-horario |
| dirección de control exterior | |
| agujas del reloj | |
| Interfaz | PNP (nivel bajo/alto efectivo) |
| PNP (nivel bajo/alto efectivo) | |
| Grado de protección | IP50;IP65 |
| Longitud del cable | 1M (la longitud del cable se puede agregar adecuadamente |
| requiere, pero necesita pago individual) | |
| Consumo actual | 100 mA MÁX. |
| Frecuencia de respuesta máxima | 100 kHz |
| Ondulación permitida | ≤3%rms |
| Voltaje de carga | ≤CC30V |
| Código de salida | código gris |
| Precisión | 360/(resolución x 4) |
| Resistencia del aislamiento | CA 500 V 60 s. |
| Resistencia de aislamiento | 10MΩ |
| GND | no conectar al codificador |
| par de arranque | menos de 4,4x 10-3N.m |
| momento de intercia | menos de 1,5x 10-6kg.m2 |
| Carga del eje | radiales 30N;axiales 20N |
| REV superior | 3000rpm;IP65≤2000rrpm |
| Vida del rodamiento | 1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM) |
| Temperatura ambiental | Operando:-20 ～+85°C；almacenamiento:-25 ～+90°C |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) |
| Vibración (soportar) | Amplitud 0,75 mm, 10-55 Hz, 1 hora para tres ejes individualmente |
| Calcetín (aguantar) | 49 m/s2, 11 ms tres veces para la dirección X,Y,Z individualmente |
| Material del eje | Acero inoxidable |
| Material de la cáscara | Aluminio fundido de diámetro |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Certificación | CE |
| paquete | Caja de carton |
| Peso neto | Aproximadamente 130 g (con paquete) |
Shanghai Hengxiang Optical Electronics Co., Ltd.es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión.Contamos con una capacidad madura e independiente de investigación y desarrollo, que permite personalizar la producción de modelos exclusivos en función de las necesidades de los nuevos productos tecnológicos de desarrollo.Nosotros Fundada en 2001 y exportada productos a nivel nacional y extranjero después de 21 años de sedimentación.Nuestra empresa se dedica principalmente al codificador, lentes ópticas, productos de germanio, etc. El estricto control de la calidad del producto, la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven a los sectores de ascensores, motores, CNC, textiles, robots, energía eólica, médicos y de ensamblaje. equipos de línea y otras industrias de tecnología de automatización.
Nos enfocamos en ser una marca reconocida en el campo de los codificadores ópticos de precisión y aspiramos a ser líderes en codificadores de precisión internacionales.
'Precisión en la detección para una vida de ciencia y tecnología'. 'Hengxiang se adherirá a los principios corporativos de 'Integridad, precisión y pragmatismo, orientación al cliente, unidad y éxito mutuo'.
P: ¿Cuáles son sus principales productos?
A: Nuestra empresa estableció productos a partir de lentes ópticas y discos codificadores, que proporcionan una sólida base teórica para los codificadores. Después de 20 años de desarrollo, ampliamos nuestro negocio a los codificadores, es por eso que nuestra calidad está altamente asegurada y obtuvimos comentarios positivos en comparación con otras fábricas de codificadores.
P: ¿Es usted un fabricante o una agencia?
A: Somos una fábrica con más de 23 años de experiencia en fabricación, bienvenidos a visitar nuestra fábrica, estamos ubicados en la ciudad de Shanghai, China.
P: ¿Puedo personalizar un codificador si no hay parámetros similares en su catálogo actual?
A: Sí, podemos brindar servicios personalizados, también contamos con máquinas de impresión láser para personalizar su propio logotipo o número de pieza;
Si desea obtener productos equivalentes para otras marcas, puede contactarnos para obtener una confirmación precisa del precio y los parámetros, le responderemos dentro de una hora en tiempo hábil.
P: ¿Cuál es su MOQ?
A: La cantidad mínima de pedido es de 1 unidad para nuestros codificadores habituales.
P: ¿Cuánto tiempo lleva el plazo de entrega?
A: La entrega demora 1 semana para las muestras, aproximadamente 10 días para pedidos masivos de codificadores regulares.
