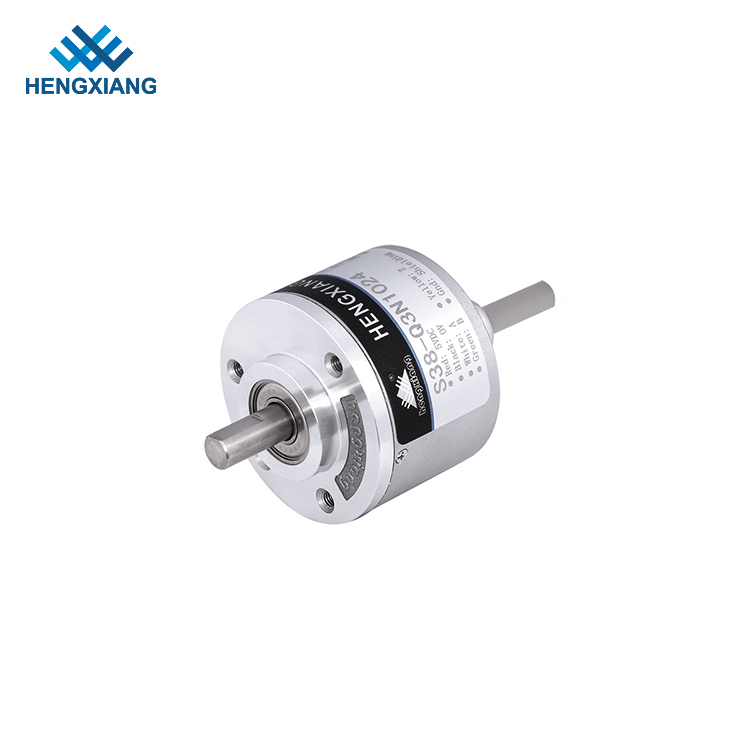

Codificador digital absoluto SJ38, eje de Codificador micro rotatorio, salida NPN de 5mm, 6mm, codificador absoluto de un solo giro, sensor codificador de posición máxima de 12 bits

Compartir con:

Codificador digital absoluto SJ38, eje de Codificador micro rotatorio, salida NPN de 5mm, 6mm, codificador absoluto de un solo giro, sensor codificador de posición máxima de 12 bits

Marca: HENGXIANG Precio de fábrica: negociable Capacidad de suministro: 50.000 piezas/piezas por año Condiciones de pago: T/T, efectivo, Western Union, Paypal, tarjeta de crédito Cantidad mínima de pedido: 1 unidad ODM y OEM: Aceptable Certificación: ISO9001 y CE y 25 ARTÍCULOS de PATENTES DE INVENCIÓN Fecha de entrega: 3-5 días hábiles para pedidos de muestra, 7-10 días para pedidos masivos Envío: FedEx/UPS/DHL/otra línea expresa

Descargar:
SJ38-E-01100128 Ver. 5.0.pdf
Diámetro externo:
Por favor seleccione
Espesor:
Por favor seleccione
Diámetro del eje:
Por favor seleccione
Resolución:
Por favor seleccione

SKU:
Estado de Disponibilidad:

Cantidad:



Consulta Añadir al carrito

codificador absoluto codificador absoluto de una vuelta

Descripción del Producto

PARAMETROS DEL PRODUCTO

Elementos	Parametros basicos
Marca	HENGXIANG
Tipo de codificador	codificador absoluto
Diámetro externo	38mm
Espesor	28mm
Dimensión de instalación	30 mm de diámetro
Longitud del eje	13mm
Diámetro del eje sólido	Forma D de 6 mm.
Bit (pasos)	5 bits (32ppr);6 bits (64ppr);7 bits (128ppr);8 bits (180ppr);8 bits (256ppr); 9 bits (360ppr);9 bits (512 ppr); 10 bits (720 ppr); 10 bits (1024 ppr) 11 bits (2048 ppr);
Tensión de alimentación	CC 5 V;CC8-30V
Tipo de salida	cable radial
	Casquillo radial
	Cable axial con enchufe
	Cable radial con enchufe
dirección de conteo	En sentido anti-horario
	Dirección de control exterior
	Agujas del reloj
Interfaz	NPN de bajo nivel efectivo
	NPN de alto nivel efectivo
	NPN de bajo nivel efectivo
	PNP de alto nivel efectivo
Grado de protección	IP50;IP65
Longitud del cable	1M (la longitud del cable se puede agregar adecuadamente
Longitud del cable	Requiere, pero necesita pago individual)
Consumo actual	100 mA MÁX.
Frecuencia de respuesta máxima	100 kHz
Ondulación permitida	≤3%rms
Voltaje de carga	≤CC30V
Código de salida	código gris
Precisión	360/(resolución x 4)
Resistencia del aislamiento	CA 500 V 60 s.
Resistencia de aislamiento	10MΩ
GND	No conectar al codificador
Par de arranque	Menos de 4,4x 10-3N.m
momento de intercia	Menos de 1,5x 10-6kg.m2
Carga del eje	radiales 30N;axiales 20N
REV superior	3000RPM;IP65≤2000 rpm
Vida del rodamiento	1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM)
Temperatura ambiental	En funcionamiento: -20 ～ +85°C;almacenamiento: -25 ～ +90°C
Humedad ambiental	Funcionamiento y almacenamiento: 35-85%RH (sin condensación)
Vibración (soportar)	Amplitud 0,75 mm, 10-55 Hz, 2 horas para tres ejes individualmente
Calcetín (aguantar)	49 m/s2, 11 ms tres veces para las direcciones X, Y, Z individualmente
Material del eje	Acero inoxidable
Material de la cáscara	Aluminio fundido de diámetro
Longitud del cable	1000 mm (cable con blindaje)
Certificación	CE
paquete	Caja de carton
Peso neto	Aproximadamente 130 g (con paquete)

Dimensiones básicas

Más

Product-SJ38 codificador digital absoluto micro eje de Codificador rotatorio 5mm 6mm salida NPN abso-1 de un solo giro

Producto-HENGXIANG-SJ38 codificador digital absoluto micro eje de Codificador rotatorio 5mm 6mm salida NPN única

Requisito de montaje

Más

Descripción rápida de la serie SJ38

Codificador de eje sólido de salida paralela de tipo absoluto SJ38: característica: código gris de salida pequeño sin error de lectura, la dirección se puede controlar desde el exterior;aplicaciones: control de automatización como motor, CNC, máquina empacadora, línea de ensamblaje industrial, etc.; dimensiones externas; diámetro externo 38 mm, espesor 28 mm, diámetro del eje 6 mm, forma de D;resolución de hasta 12 bits (4096 pasos por turno);grado de protección: IP50/IP65;
