Caso de aplicación del codificador pequeño en el motor

Requisitos del cliente

Un cliente necesita instalar un pequeño codificador en la cola del motor para lograr la instalación integrada y la depuración de señales. Sus requisitos principales son los siguientes:

L Velocidad: velocidad eléctrica máxima 30000 rpm, velocidad mecánica máxima 90000 rpm;

L Temperatura de funcionamiento: -40 ° C a +125 ° C;

L señal: valor absoluto biss-c binario 12 bits;

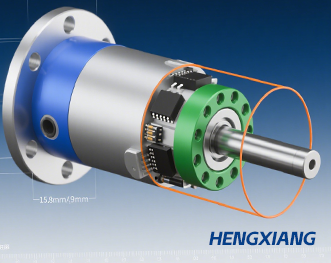

L Tamaño: Diámetro exterior de 15.8 mm, longitud de la concha 9 mm, adecuada para espacio compacto.

Selección de codificadores

Después de la detección dirigida, se seleccionó un codificador coincidente, con las siguientes características:

① Estabilidad de alta velocidad: puede soportar la velocidad mecánica de 90000 rpm y la velocidad eléctrica de 30000 rpm sin pérdida de señal;

② Adaptabilidad de la temperatura amplia: operación estable a -40 ° C a +125 ° C a través de materiales especiales y diseño estructural;

③ Señal de alta precisión: tecnología de codificación BISS-C de 12 bits para satisfacer las necesidades de control de posición;

④ Adaptación del tamaño: estructura compacta de 15.8 mm × 9 mm, ajustando perfectamente el espacio en la cola del motor.

Instalación y depuración

N Instalación integrada : la empresa codificadora personalizados y conectores personalizados para garantizar un centrado preciso del codificador y el eje del motor, controlando estrictamente la desviación axial y garantizar la firmeza de la instalación.

Nepuración de la señal N : Forma de onda de señal de prueba y fase con equipo profesional, verifique la estabilidad a la velocidad completa de 30000 rpm, ajuste los parámetros de ganancia y filtrado para garantizar que el sistema de control reciba con precisión y señales analizadas.

Efectos de aplicación

1) Control preciso: retroalimentación en tiempo real de la información de posición y velocidad, mejorando la precisión de control del arranque del motor, el cambio de velocidad y la operación de estado estacionario;

2) Tolerancia ambiental: operación continua y estable a temperaturas extremas, adaptándose a condiciones de trabajo complejas;

3) Optimización del espacio: el diseño integrado ahorra espacio, reduce la complejidad del equipo y ayuda a los productos de los clientes a ser miniaturizados.

4) Esta solución satisface completamente las necesidades del cliente, proporciona garantía para la operación estable de equipos y mejora la competitividad del producto.
