Eje hueco
42mm
33mm
6/8/10 mm
900-32768ppr
Codificador incremental
IP65
TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
No
| Cantidad: | |
|---|---|

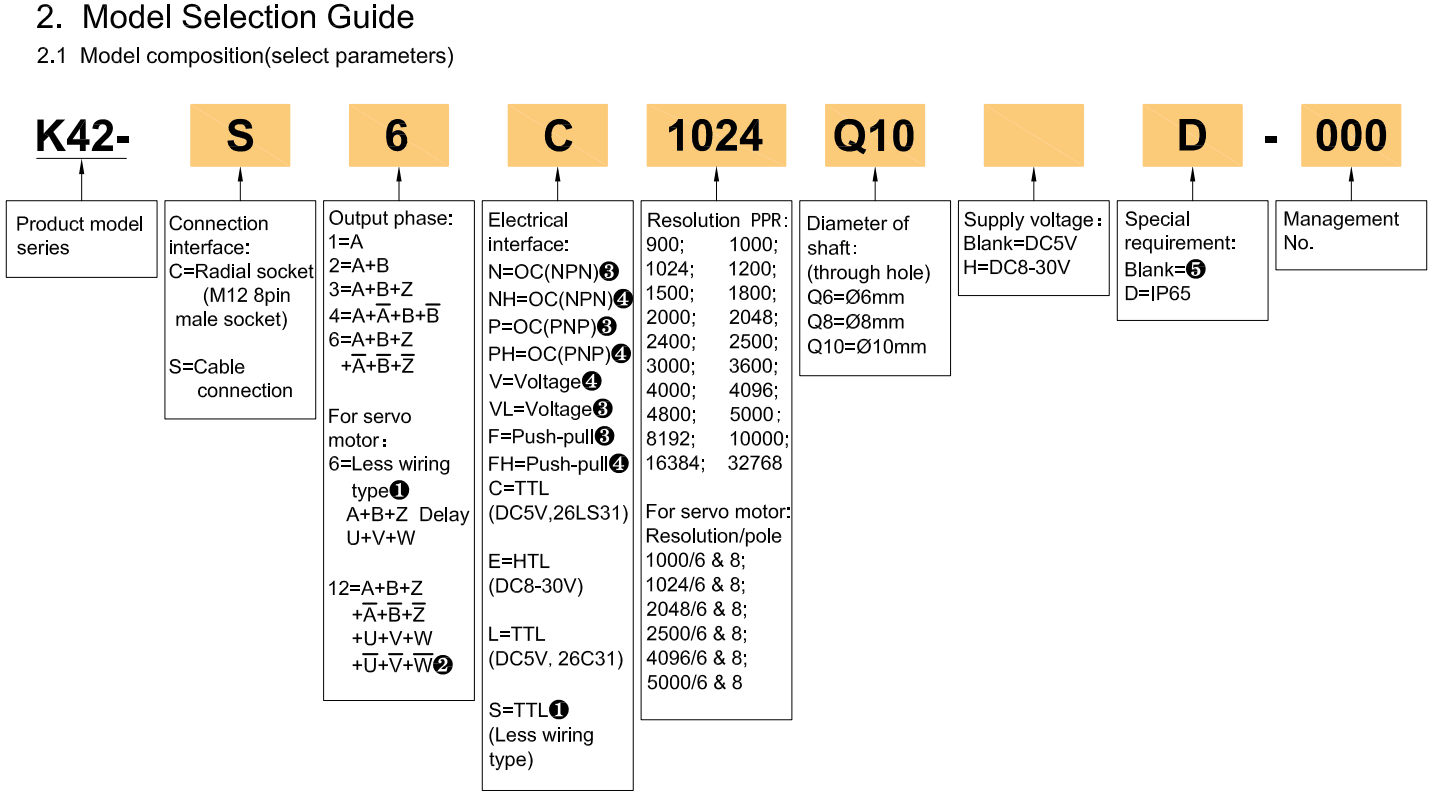

| Elementos | Parametros basicos |
| Marca | HENGXIANG |
| Tipo de codificador | Codificador incremental |

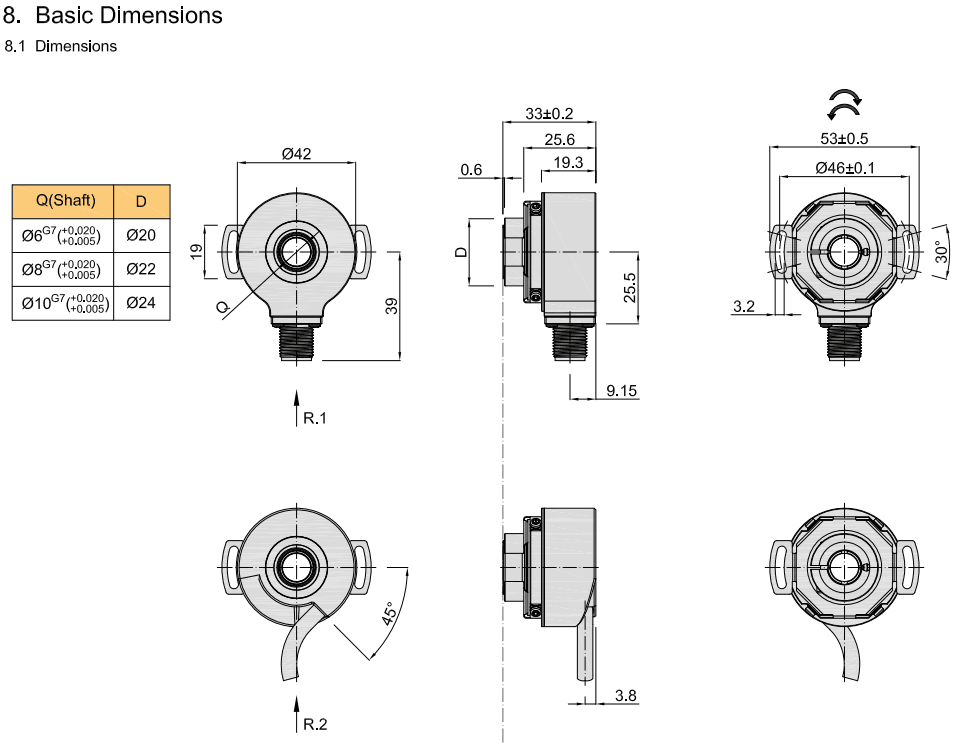

| Diámetro externo | 42mm |
| Espesor | 33mm |
| Dimensión de instalación | 46±0,1 mm |
| Tipo de eje hueco | a través del orificio |
| Diámetro del eje hueco | 6 mm;8 mm, 10 mm |
| Resolución | 900;1000;1024;1200;1500;1800;2000;2048;2400;2500;3000;3600;4000;4096;4800;5000;8192;10000;16384;32768 |
| 1000/6;1000/8;1024/6;1024/8;2048/6;2048/8;2500/6;2500/8; 4096/6;4096/8;5000/6;5000/8 | |
| Fase de salida | Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
| Tensión de alimentación | CC 5 V;CC8-30V |
| Protección contra polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Tipo de salida | cable radial |
| Toma radial (conector macho M12 de 8 pines) | |
| Modo de salida | NPN/PNP (salida de colector abierto) |
| Salida de voltaje | |
| Salida push-pull | |
| unidad de línea (26LS31) TTL | |
| Unidad de línea (DC8-30V) HTL | |
| TTL (menos tipo de cableado) | |
| Consumo actual | 100-120 mA MÁX. |
| Frecuencia de respuesta máxima | 100-300 kHz |
| Ondulación permitida | ≤3%rms |
| Voltaje de carga | ≤CC30V |
| GND | no conectar al codificador |
| Relación marca-espacio | 45% a 55% |
| par de arranque | menos de 9,8 x 10-3 Nm |
| momento de intercia | menos de 6,5x 10-6kg.m2 |
| Carga del eje | radiales 30N;axiales 20N |
| REV superior | ≤6000 rpm |
| Vida del rodamiento | 1,5x10^9 revoluciones con carga nominal (100.000 horas a 2500 RPM) |
| Temperatura ambiental | En funcionamiento: -40 ～+95°；almacenamiento:-40 ～+95° |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) |
| Vibración (soportar) | Amplitud 0,75 mm, 5-55 Hz, 2 horas para tres ejes individualmente |
| Calcetín (aguantar) | 490 m/s2, 11 ms tres veces para dirección X,Y,Z individualmente |
| Material del eje | Acero inoxidable |
| Material de la cáscara | Aleación de aluminio |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Grado de protección | IP50;IP65 |
| Longitud del cable | 1M (la longitud del cable se puede agregar adecuadamente |
| requiere, pero necesita pago individual) | |
| Certificación | CE |
| paquete | Caja de carton |
| Peso neto | Aproximadamente 150 g (con paquete) |
Shanghai Hengxiang Optical Electronics Co., Ltd.es una empresa de alta tecnología especializada en la creación, investigación, producción y comercialización de codificadores ópticos de alta precisión.Contamos con una capacidad madura e independiente de investigación y desarrollo, que permite personalizar la producción de modelos exclusivos en función de las necesidades de los nuevos productos tecnológicos de desarrollo.Nosotros Fundada en 2001 y exportada productos a nivel nacional y extranjero después de 21 años de sedimentación.Nuestra empresa se dedica principalmente al codificador, lentes ópticas, productos de germanio, etc. El estricto control de la calidad del producto, la alta precisión y el alto nivel de tecnología de procesamiento profundo sirven a los sectores de ascensores, motores, CNC, textiles, robots, energía eólica, médicos y de ensamblaje. equipos de línea y otras industrias de tecnología de automatización.
Nos enfocamos en ser una marca reconocida en el campo de los codificadores ópticos de precisión y aspiramos a ser líderes en codificadores de precisión internacionales.
'Precisión en la detección para una vida de ciencia y tecnología'. 'Hengxiang se adherirá a los principios corporativos de 'Integridad, precisión y pragmatismo, orientación al cliente, unidad y éxito mutuo'.
P: ¿Cuáles son sus principales productos?
A: Nuestra empresa estableció productos a partir de lentes ópticas y discos codificadores, que proporcionan una sólida base teórica para los codificadores. Después de 20 años de desarrollo, ampliamos nuestro negocio a los codificadores, es por eso que nuestra calidad está altamente asegurada y obtuvimos comentarios positivos en comparación con otras fábricas de codificadores.
P: ¿Es usted un fabricante o una agencia?
A: Somos una fábrica con más de 23 años de experiencia en fabricación, bienvenidos a visitar nuestra fábrica, estamos ubicados en la ciudad de Shanghai, China.
P: ¿Puedo personalizar un codificador si no hay parámetros similares en su catálogo actual?
A: Sí, podemos brindar servicios personalizados, también contamos con máquinas de impresión láser para personalizar su propio logotipo o número de pieza;
Si desea obtener productos equivalentes para otras marcas, puede contactarnos para obtener una confirmación precisa del precio y los parámetros, le responderemos dentro de una hora en tiempo hábil.
P: ¿Cuál es su MOQ?
A: La cantidad mínima de pedido es de 1 unidad para nuestros codificadores habituales.
P: ¿Cuánto tiempo lleva el plazo de entrega?
A: La entrega demora 1 semana para las muestras, aproximadamente 10 días para pedidos masivos de codificadores regulares.
