Eje hueco
48mm
34mm
6/8/10/12 mm
500-10000ppr
Codificador incremental
IP40
RS422, TTL, HTL, PNP, PNP, Empujar tirar, Voltaje
Sí
| Cantidad: | |
|---|---|

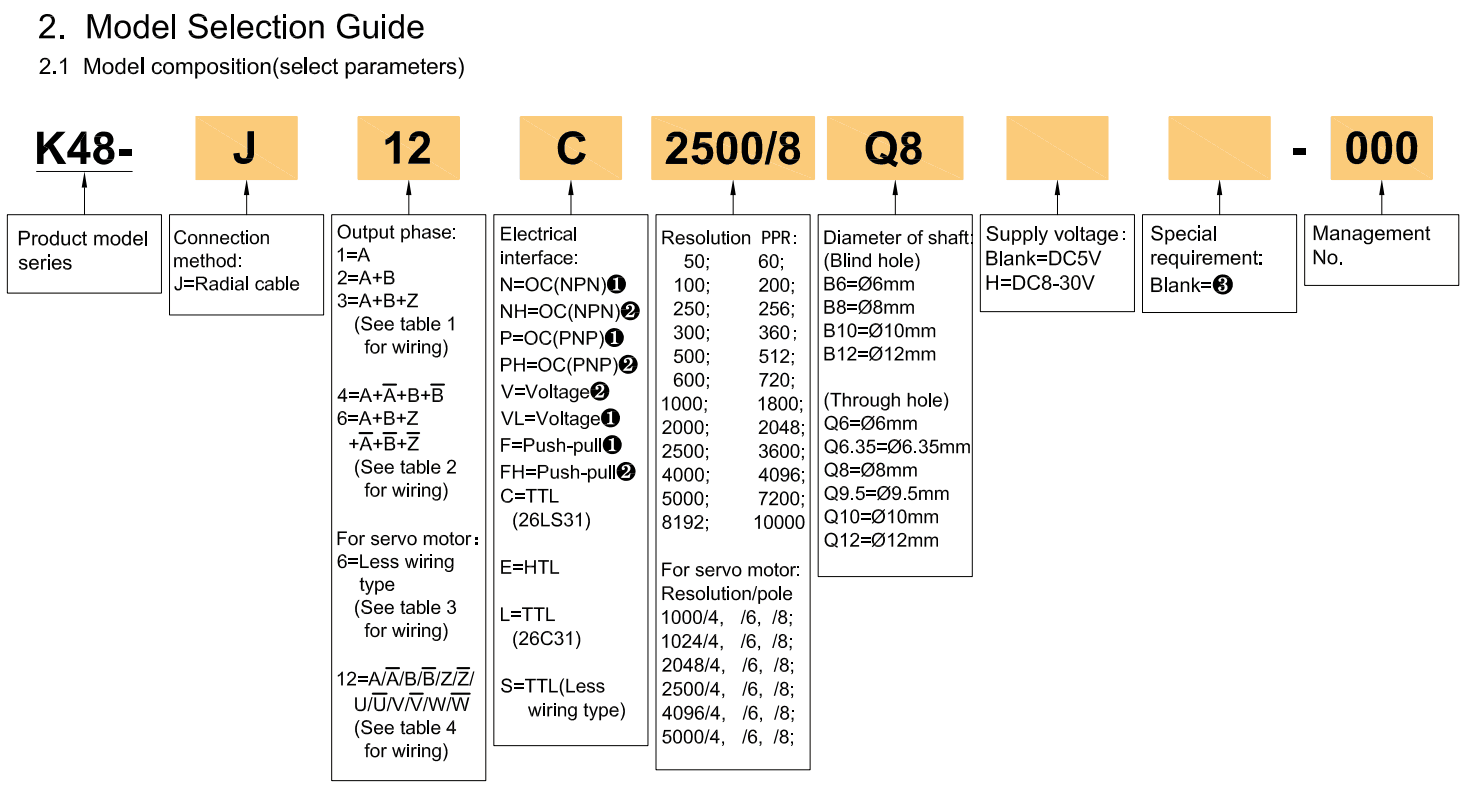

K48
| Elementos | Parametros basicos |
| Marca | HENGXIANG |
| Tipo de codificador | Codificador incremental |

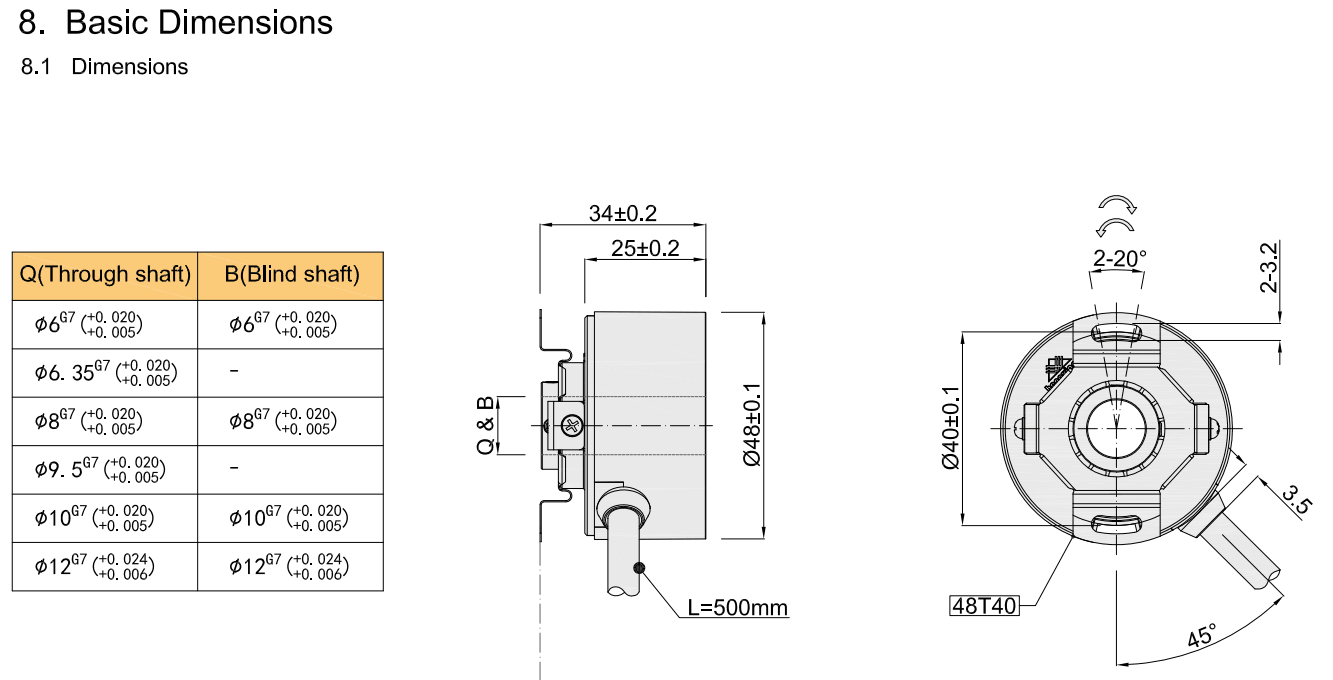

| Diámetro externo | 48mm |
| Espesor | 34mm |
| Dimensión de instalación | 40 mm (placa de resorte 48T40) |
| Eje pasante | 6/6,35/8/9,5/10/12 mm |
| Eje ciego | 6/8/10/12 mm |
| Resolución | 50;60;100;200;256;300;360;500;512;600;720;1000;1800; 2000;2048;2500;3600;4000;4096;5000;7200;8192;10000. |
| 1000/4;1000/6;1000/8; 1024/4;1024/6;1024/8; 2048/4;2048/6;2048/8; 2500/4;2500/6;2500/8; 4096/4;4096/6;4096/8; 8192/4;8192/6;8192/8. | |
| Fase de salida | Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
| Protección contra polaridad inversa | √ |
| Protección contra cortocircuitos | √ |
| Tensión de alimentación | CC 5 V;CC8-30V |
| Tipo de salida | cable radial |
| Modo de salida | NPN/PNP (salida de colector abierto) |
| Salida de voltaje | |
| Salida push-pull | |
| unidad de línea (26LS31) TTL | |
| Unidad de línea (DC8-30V) HTL | |
| La fase TTL (DC5V) ABZ está detrás de la fase UVW | |
| Grado de protección | IP40 |
| Longitud del cable | 500 mm |
| Consumo actual | 100 mA MÁX. |
| Frecuencia de respuesta máxima | 500 kHz |
| Ondulación permitida | ≤3%rms |
| Voltaje de carga | ≤CC30V |
| Resistencia del aislamiento | CA 500 V 60 s. |
| Resistencia de aislamiento | 10MΩ |
| GND | no conectar al codificador |
| Relación marca-espacio | 45% a 55% |
| par de arranque | menos de 9,8x 10-3 Nm |
| momento de intercia | menos de 6,5x 10-6kg.m2 |
| Carga del eje | radiales 30N;axiales 20N |
| REV superior | 5000RPM |
| Vida del rodamiento | 1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM) |
| Temperatura ambiental | Operando:-20 ~+85°；almacenamiento:-20 ~+90° |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) |
| Vibración (soportar) | Amplitud 0,75 mm, 5-55 Hz, 2 horas Dirección X, Y, Z individualmente |
| Calcetín (aguantar) | 490 m/s2, 11 ms tres veces para dirección X,Y,Z individualmente |
| Material | Aluminio fundido de diámetro y PVC. |
| Certificación | CE |
| paquete | Caja de carton |
| Peso neto | Aproximadamente 140 g (con paquete) |
