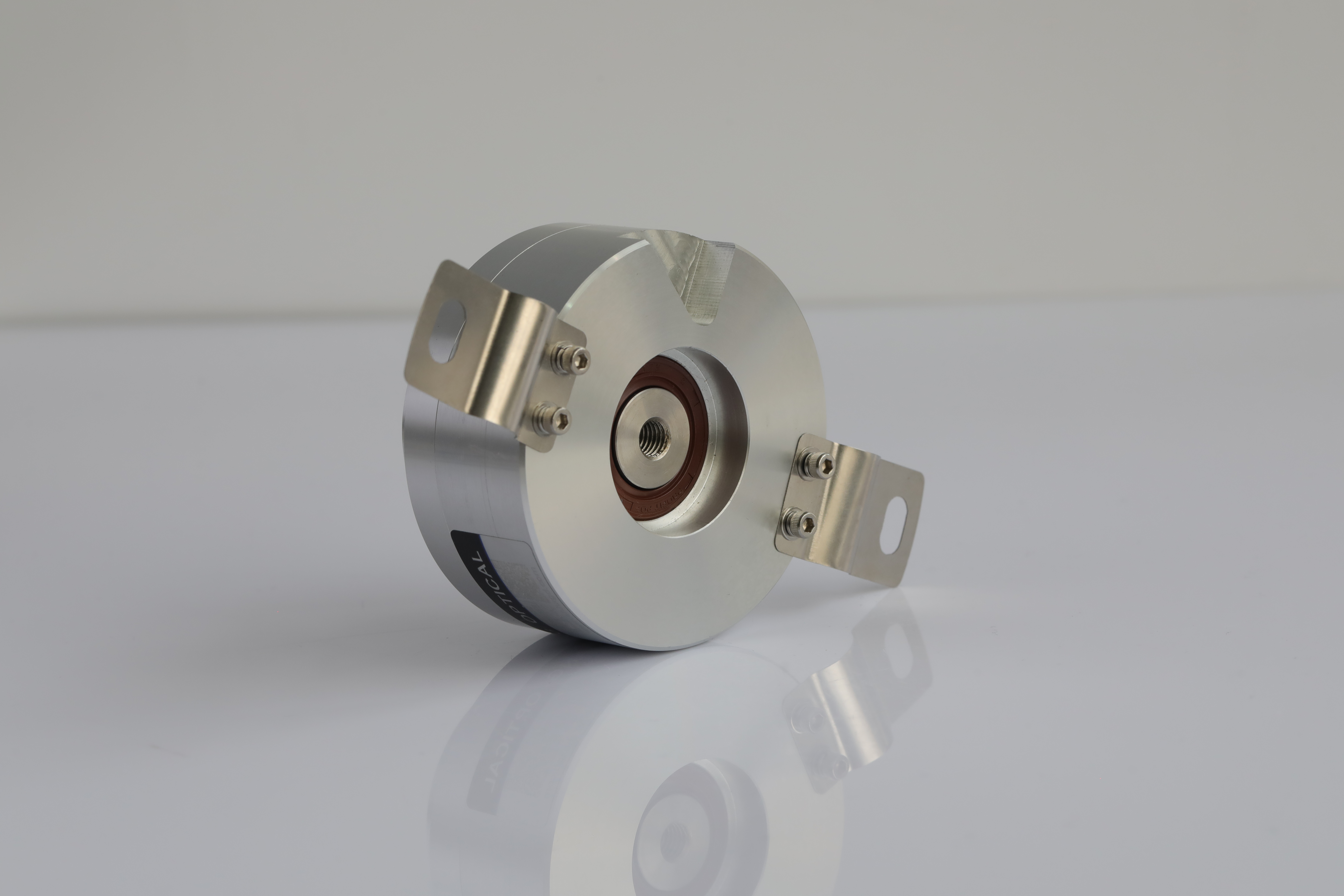

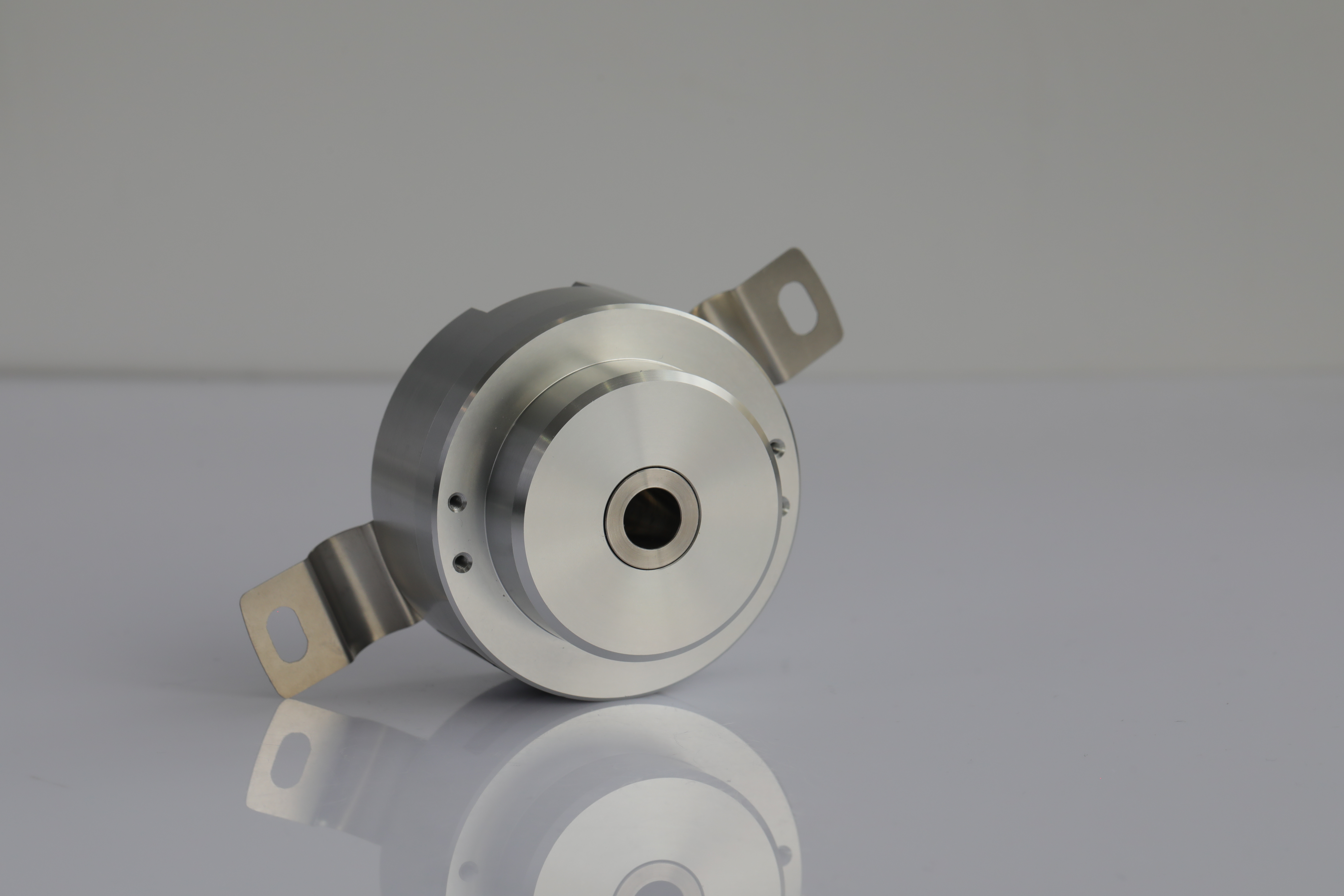

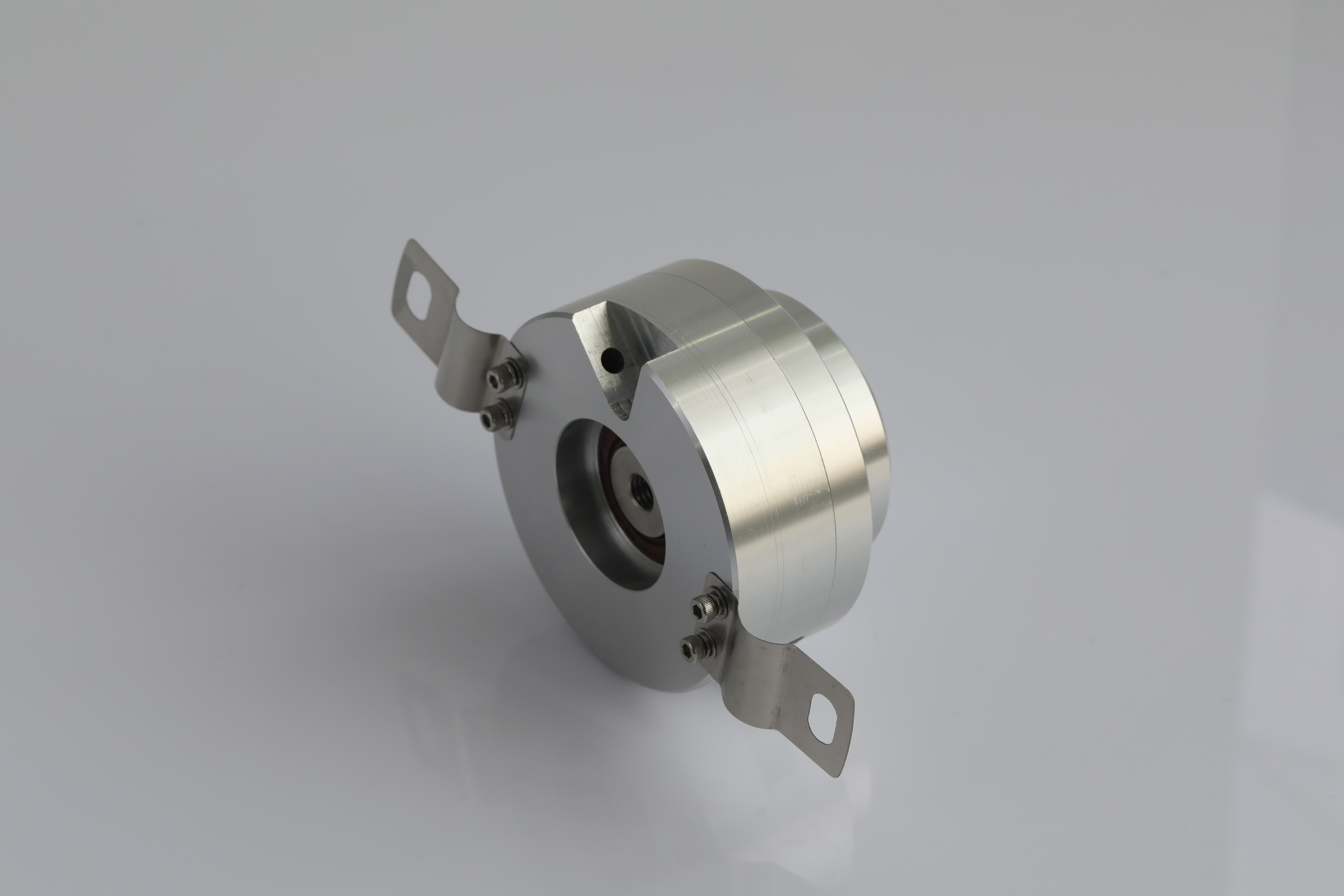

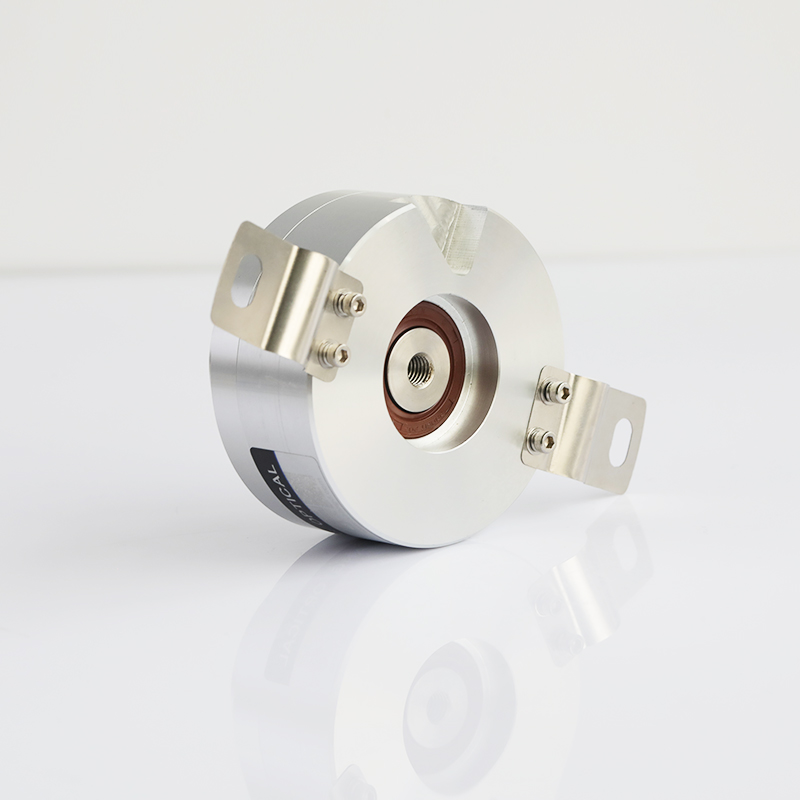

Codificador incremental K80 diámetro externo 80mm espesor 50mm codificador elevador eje hueco 20mm codificador mecánico IP65

Compartir con:

Codificador incremental K80 diámetro externo 80mm espesor 50mm codificador elevador eje hueco 20mm codificador mecánico IP65

Marca: HENGXIANG Precio de fábrica: negociable Capacidad de suministro: 50.000 piezas/piezas por año Condiciones de pago: T/T, efectivo, Western Union, Paypal, tarjeta de crédito Cantidad mínima de pedido: 1 unidad ODM y OEM: Aceptable Certificación: ISO9001 y CE y 25 ARTÍCULOS de PATENTES DE INVENCIÓN Fecha de entrega: 3-5 días hábiles para pedidos de muestra, 7-10 días para pedidos masivos Envío: FedEx/UPS/DHL/otra línea expresa

Descargar:
K80-Series encoder catalogue.pdf
Diámetro externo:
Por favor seleccione
Espesor:
Por favor seleccione
Diámetro del eje:
Por favor seleccione
Resolución:
Por favor seleccione

SKU:
Estado de Disponibilidad:

Cantidad:



Consulta Añadir al carrito

codificador incremental codificador incremental óptico

Descripción del Producto

PARAMETROS DEL PRODUCTO

Elementos	Parametros basicos
Marca	HENGXIANG
Tipo de codificador	Codificador incremental
Diámetro externo	80mm
Espesor	50mm
Dimensión de instalación	R60.5mm(placa de resorte 80T121)
Tipo de eje hueco	a través del orificio
Diámetro del eje hueco	10,5 mm, 12 mm
Resolución	1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000;
	7200;8192;10000；14400;16384；28800；32768


Fase de salida	Fase A+, B+, Z+, A-, B-, Z-,
Tensión de alimentación	CC 5 V;CC8-30V
Tipo de salida	Cable fuera del lado
	Enchufe desde el lateral

Modo de salida	NPN y PNP
	Salida de voltaje
	Salida push-pull
	Salida de diferencia (TTL, HTL, RS422)
Consumo actual	100 mA MÁX.
Frecuencia de respuesta máxima	300KHZ
Ondulación permitida	≤3%rms
Voltaje de carga	≤CC30V
GND	No conectar al codificador
Relación marca-espacio	45% a 55%
par de arranque	Menos de 5 x 10-3 Nuevo Méjico
momento de intercia	Menos de 3x 10-6kg.m2
Carga del eje	radiales 50N;30N axiales
REV superior	3000RPM;IP65≤2000 rpm
Vida del rodamiento	1.5x109 revoluciones con carga nominal (100000 horas a 2500 RPM)
Temperatura ambiental	En funcionamiento: -20 ~ +80°; almacenamiento: -25 ~ +85°
Humedad ambiental	Funcionamiento y almacenamiento: 35-85%RH (sin condensación)
Vibración (soportar)	Amplitud 0,75 mm, 5-55 Hz, 2 horas para tres ejes individualmente
Calcetín (aguantar)	490 m/s2, 11 ms tres veces para las direcciones X, Y, Z individualmente
Material del eje	Acero inoxidable
Material de la cáscara	Aluminio fundido de diámetro
Longitud del cable	1000 mm (cable con blindaje)
Grado de protección	IP50;IP65
Longitud del cable	1M (la longitud del cable se puede agregar adecuadamente según Require, pero es necesario pagarlo individualmente)

Certificación	CE
Paquete	Caja de carton
Peso neto	Aproximadamente 600 g (con paquete)

Dimensiones básicas

Más

Product-K80 codificador incremental diámetro externo 80mm espesor 50mm codificador elevador eje hueco -1

Producto-HENGXIANG-K80 codificador incremental diámetro externo 80mm espesor 50mm codificador elevador hol

Ventaja de la fábrica de codificadores 'HENGXIANG'

Más de 19 años de experiencia en producción de codificadores; Más de 20 años de ingenieros experimentados; Equipo de trabajo profesional; Estándar de alta calidad; Tiempo de respuesta rápido;Certificado de patente de modelo de utilidad; Marca propia y marca única; Certificación CE para todos los modelos; Fecha de entrega inmediata; Inspección completa al 100% antes del envío

Ventaja de la fábrica de codificadores 'HENGXIANG'

Acerca del codificador básico

Según una amplia gama de aplicaciones de codificadores, es necesario medir la precisión del movimiento de un eje giratorio y conocer su posición de rotación, velocidad o incluso aceleración.Para hacer esto, se utiliza una pieza eléctrica que se llama eje o codificador rotatorio en el conjunto motor/eje.

Acerca del codificador básico

Acerca de la garantía y el servicio posventa

1. Soporte técnico las 24 horas por correo electrónico 2. Proporcione accesorios adicionales para la máquina. También brinde servicio de programa de fabricación de acuerdo con sus dibujos. Diseño personalizado o especial está bien.3. El período de garantía de todos nuestros productos es de 12 meses.4. La destrucción provocada por el hombre será una excepción.5.Podemos suministrar materiales o soporte técnico a nuestros clientes para ayudarlos a solucionar los problemas.

Acerca de la garantía y el servicio posventa

Acerca del envío

Los productos se pueden enviar a través de TNT, FedEx, UPS, DHL, EMS, etc. Puede seleccionar el servicio exprés según sus requisitos si es un cobrador de carga. Si no tiene ninguna cuenta de mensajería, verificaremos y encontraremos un servicio exprés más económico y seguro para usted.Nuestra fábrica tiene un 30% de descuento con la mayoría de las empresas de mensajería, por lo que el precio podría ser lo más económico posible.
