Eje hueco
50mm
39mm
6/8/10/12/14/15 mm
5-12 bits
Absoluto de una sola vuelta
IP65, IP50
Paralelo, PNP, PNP
No
| Cantidad: | |
|---|---|

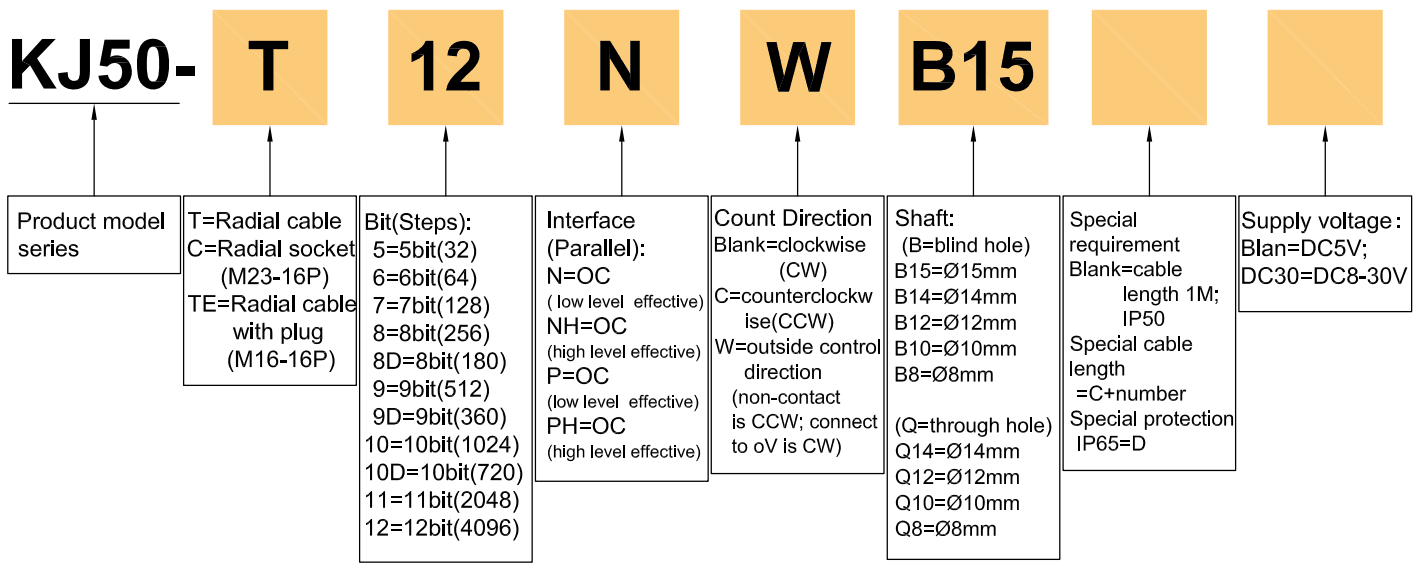

KJ50
| Elementos | Parametros basicos |
| Marca | HENGXIANG |
| Tipo de codificador | codificador absoluto |

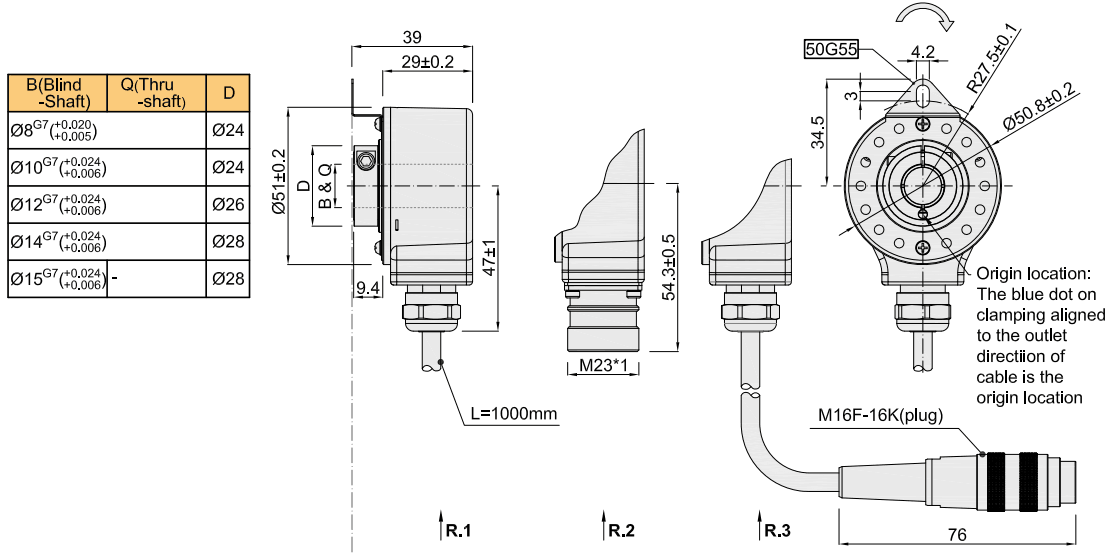

| Diámetro externo | 51mm |
| Espesor | 39mm |
| Dimensión de instalación | 40 mm de diámetro |
| Tipo de eje hueco | Agujero pasante o agujero ciego |
| Diámetro del eje hueco | 8 mm; 10 mm; 12 mm; 14 mm; 15 mm |
| Bit (pasos) | 5 bits;6 bits;7 bits;8 bits;9 bits;10 bits;11 bits;12 bits |
| Tensión de alimentación | CC 5 V; CC 8-30 V. |
| Tipo de salida | cable radial |
| casquillo radial | |
| cable radial con enchufe | |
| dirección de conteo | en sentido anti-horario |
| dirección de control exterior | |
| agujas del reloj | |
| Interfaz | Nivel bajo NPN/PNP efectivo |
| NPN/PNP alto nivel efectivo | |
| Grado de protección | IP50;IP65 |
| Longitud del cable | 1M (la longitud del cable se puede agregar adecuadamente |
| requiere, pero necesita pago individual) | |
| Consumo actual | 100 mA MÁX. |
| Frecuencia de respuesta máxima | 100 kHz |
| Ondulación permitida | ≤3%rms |
| Voltaje de carga | ≤CC30V |
| Código de salida | código gris |
| Precisión | 360/(resolución x 4) |
| Resistencia del aislamiento | CA 500 V 60 s. |
| Resistencia de aislamiento | 10MΩ |
| GND | no conectar al codificador |
| par de arranque | menos de 9,8x 10-3N.m |
| momento de intercia | menos de 6,5x 10-6kg.m2 |
| Carga del eje | radiales 40N;30N axiales |
| REV superior | ≤4000RPM ;IP65≤3000r rpm;IP65≤2000rpm(a través del orificio) |
| Vida del rodamiento | 1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM) |
| Temperatura ambiental | Operando:-20 ~+85°C (cable enrollado repetible: -10°C); almacenamiento: -25 ~+90°C |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) |
| Vibración (soportar) | Amplitud 0,75 mm, 10-55 Hz, 2 horas para tres ejes individualmente |
| Calcetín (aguantar) | 490m/s2, tres veces para las direcciones X,Y,Z individualmente |
| Material del eje | Acero inoxidable |
| Material de la cáscara | Aluminio fundido de diámetro |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Certificación | CE |
| paquete | Caja de carton |
| Peso neto | Aproximadamente 310 g (con paquete) |
