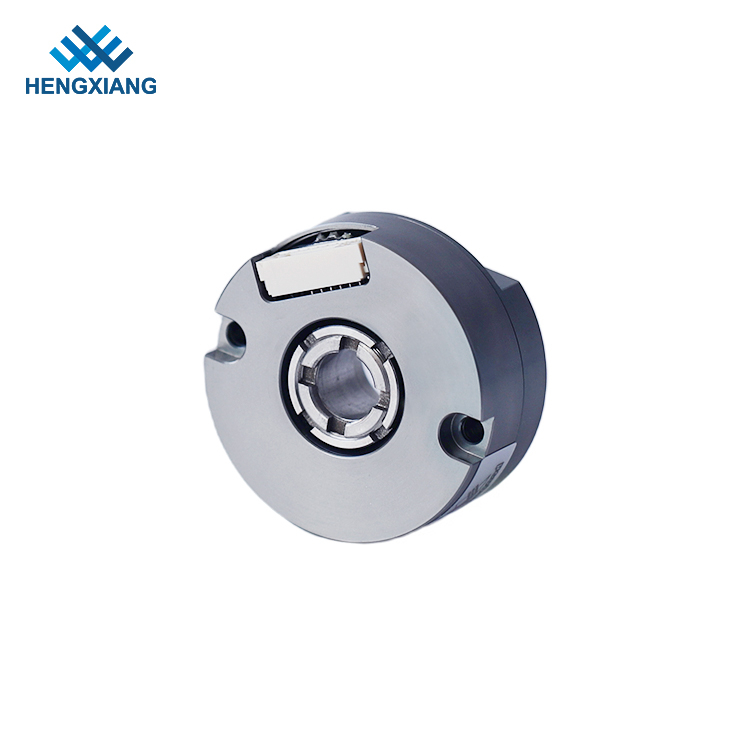

Eje hueco
35 mm
15 mm
6/8/10 mm
17-24 bits
Vuelto único
IP50
biss-c, SSI
No
| Cantidad: | |
|---|---|

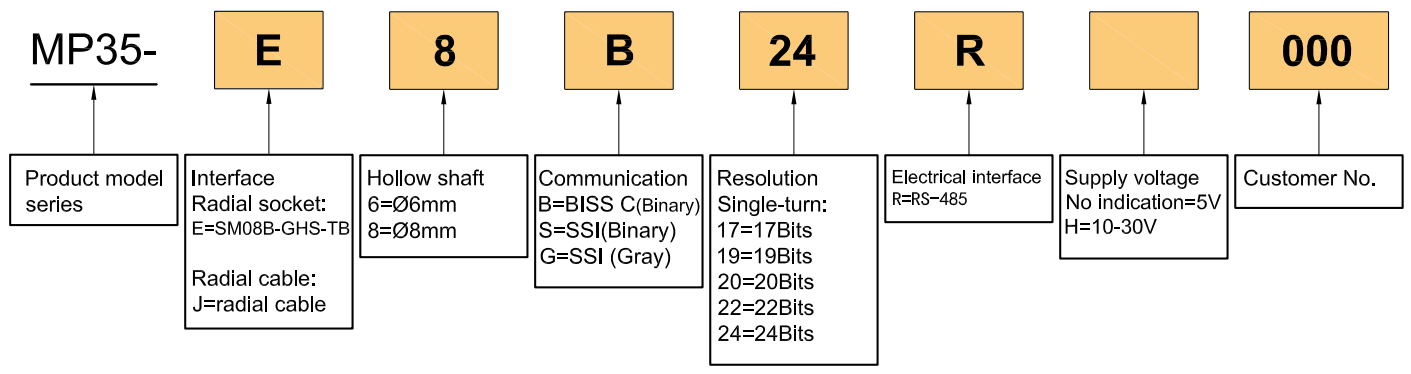

Mp35
| Elementos | Parámetros básicos |
| Marca | Hengxiang |
| Tipo de codificador | Codificador absoluto |

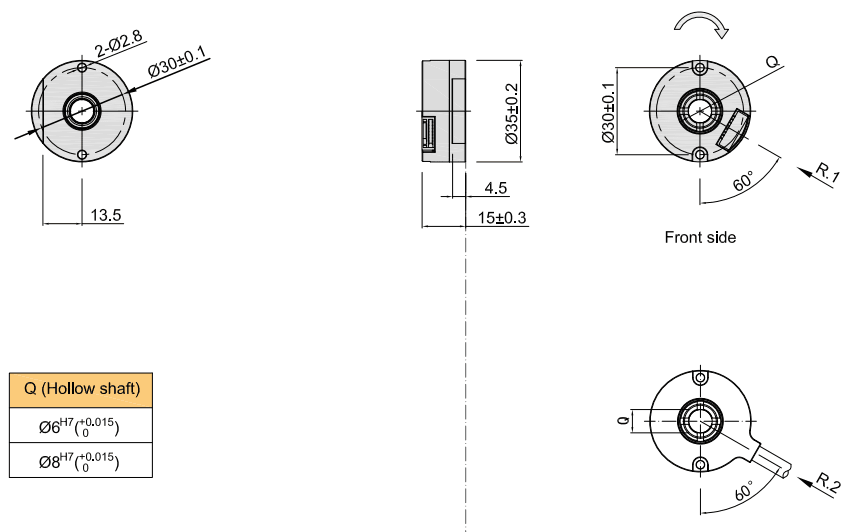

| Diámetro exterior | 35 mm |
| Espesor | 15 mm |
| Dimensión de instalación | 30 mm |
| Tipo de eje hueco | A través del agujero |
| Diámetro de eje hueco | 6 mm; 8 mm |
| Resolución | 17 bits, 19bit, 20 bits, 22bit, 24 bits, se pueden ampliar a 32 bits |
| Comunicación | Biss-c; SSI |
| Conexión eléctrica | Zócalo radial; cable radial |
| Modo de salida | Giro único (binario y gris) |
| Principio de escaneo | Fotoeléctrico |
| Exactitud | ± 80 ' |
| Velocidad de respuesta | Acción normal: 6000min |
| RMS Posición de ruido de señal | ± 2@18 bits/r |
| Frecuencia del reloj de comunicación | ≤10MHz(BISS) o ≤5MHz(SSI) |
| Hora de inicio | valor típico: 13 ms |
| Período de muestreo de posición absoluta | ≤75 ns |
| Velocidad permitida | ≤32200 r/min (restringido por límite de velocidad mecánico) |
| Cable | Cable de par trenzado diferencial |
| Longitud del cable | 200 mm-10000 mm |
| Conexión mecánica | Anillo de bloqueo al eje, conexión de acero fijada a la plataforma del motor. |
| Par inicial | menos de 9,8×10-3 Nm |
| momento de inercia | menos de 6,5×10-6 kg.m2 |
| Carga del eje | radiales 20N; 10N axiales |
| velocidad de giro | ≤3000rpm |
| Material de la carcasa | Aluminio |
| Peso | alrededor de 70 g |
| Temperatura ambiental | Funcionamiento: -20~+95℃; Almacenamiento: -25~+95℃ |
| Humedad ambiental | Funcionamiento y almacenamiento: 35~85%RH (sin condensación) |
| Vibración | Amplitud 0,75 mm, 5~55 HZ, 2 h para dirección X, Y, Z individualmente |
| Choque | 490m/s2 11ms, tres veces para dirección X,Y,Z individualmente |
| Protección | IP50 |
