PARAMETROS DEL PRODUCTO
| Elementos | Parametros basicos |
| Marca | HENGXIANG |
| Tipo de codificador | codificador absoluto |

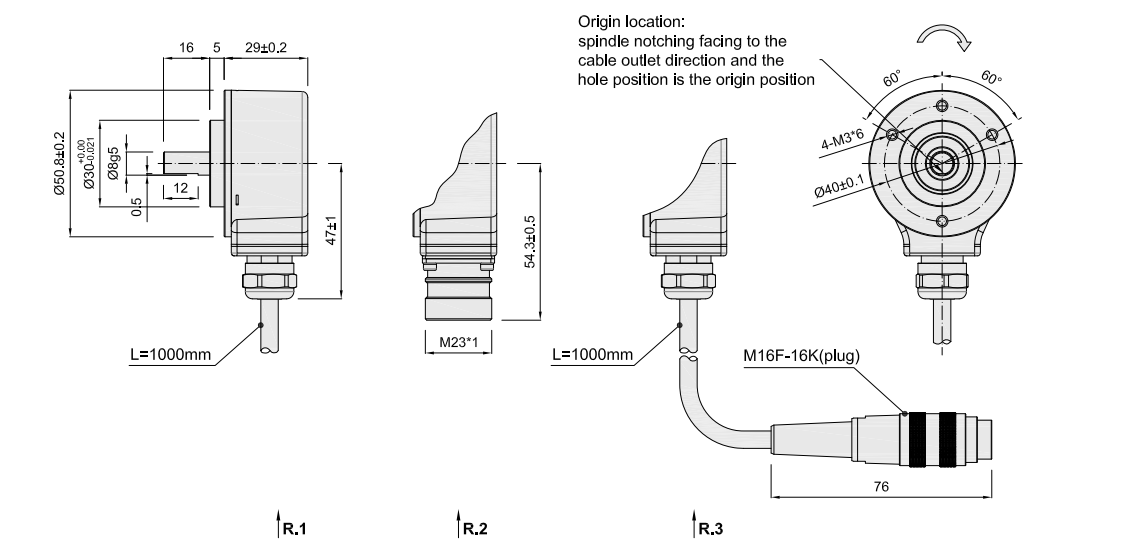

| Diámetro externo | 51mm |
| Espesor | 29mm |
| Dimensión de instalación | 40 mm de diámetro |
| Longitud del eje | 16mm |
| Diámetro del eje sólido | Forma D de 8 mm. |
| Bit (pasos) | 5 bits (32ppr);6 bits (64ppr);7 bits (128ppr);8 bits (180ppr);8 bits (256ppr); 9 bits (360ppr);9 bits (512 ppr); 10 bits (720 ppr); 10 bits (1024 ppr); 11 bits (2048 ppr); 12 bits (4096) |
| Tensión de alimentación | CC 5 V;CC8-30V |
| Tipo de salida | cable radial |
| Casquillo radial | |
| Cable radial con enchufe | |
| dirección de conteo | En sentido anti-horario |
| Dirección de control exterior | |
| Agujas del reloj | |
| Interfaz | NPN de bajo nivel efectivo |
| NPN de alto nivel efectivo | |
| PNP de alto nivel efectivo | |
| PNP de bajo nivel efectivo | |
| Grado de protección | IP50; IP65 |
| Longitud del cable | 1M (la longitud del cable se puede agregar adecuadamente |
| Requiere, pero necesita pago individual) | |
| Consumo actual | 100 mA MÁX. |
| Frecuencia de respuesta máxima | 100 kHz |
| Ondulación permitida | ≤3%rms |
| Voltaje de carga | ≤CC30V |
| Código de salida | código gris |
| Precisión | 360/(resolución x 4) |
| Resistencia del aislamiento | CA 500 V 60 s. |
| Resistencia de aislamiento | 10MΩ |
| GND | No conectar al codificador |
| Par de arranque | Menos de 5x 10-3N.m |
| momento de intercia | Menos de 3x 10-6kg.m2 |
| Carga del eje | radiales 50N;30N axiales |
| REV superior | 4000RPM;IP65≤3000 rpm |
| Vida del rodamiento | 1,5x109 revoluciones con carga nominal (100.000 horas a 2500 RPM) |
| Temperatura ambiental | Operando:-20 ～ +85°C；almacenamiento:-25 ～ +90°C |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) |
| Vibración (soportar) | Amplitud 0,75 mm, 5-55 Hz, 2 horas para tres ejes individualmente |
| Calcetín (aguantar) | 49 m/s2, 11 ms tres veces para las direcciones X, Y, Z individualmente |
| Material del eje | Acero inoxidable |
| Material de la cáscara | Aluminio fundido de diámetro |
| Longitud del cable | 1000 mm (cable con blindaje) |
| Certificación | CE |
| paquete | Caja de carton |
| Peso neto | Aproximadamente 300 g (con paquete) |
