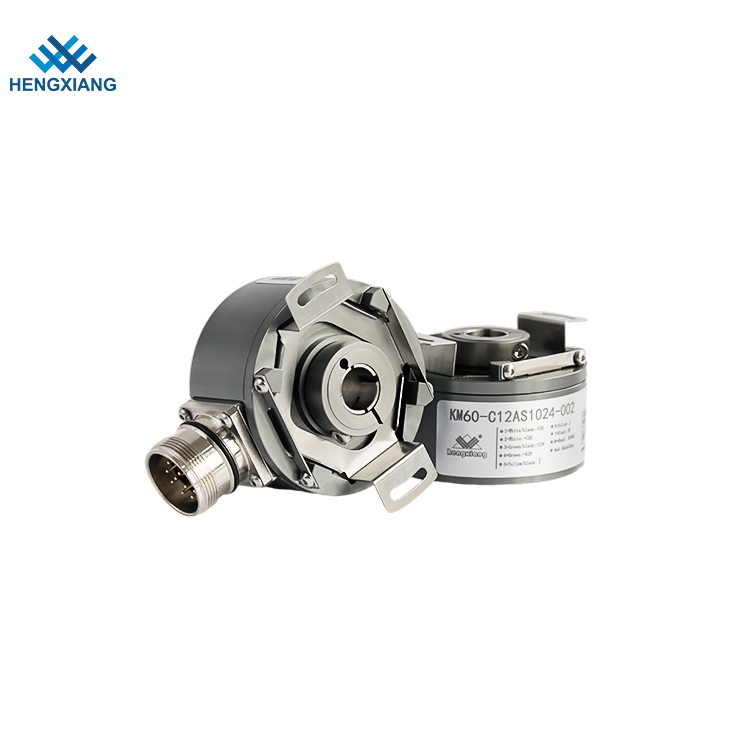

| Elementos | Parametros basicos |
| Marca | HENGXIANG |
| Tipo de codificador | codificador absoluto |
| Diámetro externo | 60mm |
| Espesor | 39,8 mm |
| Dimensión de instalación | 63 ± 0,1 mm de diámetro |
| Tipo de eje | Eje pasante |
| Diámetro del eje | 6 mm;8 mm; 10 mm;12 mm;14 mm;15mm |
| Bit (pasos) | 17 bits de una sola vuelta;19 bits;20 bits;22 bits;24 bits; hasta 32 bits;Multivuelta: 16 bits+(17-26 bits) |
| Tipo de salida | Conexión de cable;casquillo radial |
| Interfaz eléctrica | RS-485 |
| Comunicación | BISS C (binario) |
| SSI (Binario/Gris) |
| Grado de protección | IP65 |
| Longitud del cable | 1M (la longitud del cable se puede agregar adecuadamente |
| requiere, pero necesita pago individual) |
| Velocidad de respuesta | Acción normal: 6000min-1 |
| Ruido de señal de posición RMS | ±2 a 18 bits/r |
| Frecuencia del reloj de comunicación | ≤10 MHz (BiSS) o ≤5 MHz (SSI) |
| Tiempo de empezar | Valor típico: 13 ms |
| Priod de muestreo de posición absoluta | ≤75 ns |
| Conexión mecánica | Bloqueo de anillo con eje, conexión fija con placa de resorte flexible |
| par de arranque | menos de 9,8x 10-3N.m |
| momento de intercia | menos de 6,5x 10-6kg.m2 |
| Carga del eje | radiales 30N;axiales 20N |
| Velocidad permitida | ≤6000 rpm |
| Temperatura ambiental | En funcionamiento: -40 ～+95°C; almacenamiento:-40 ～+95°C |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (sin condensación) |
| Vibración (soportar) | Amplitud 1,52 mm, 5-55 Hz, 2 horas para tres ejes individualmente |
| Choque (soportar) | 980 m/s2, 11 ms tres veces para dirección X,Y,Z individualmente |
| Material del eje | Acero inoxidable |
| Material de la cáscara | Aleación de aluminio |
| Certificación | CE |
| paquete | Caja de carton |
| Peso neto | Aproximadamente 150 g (con paquete) |
